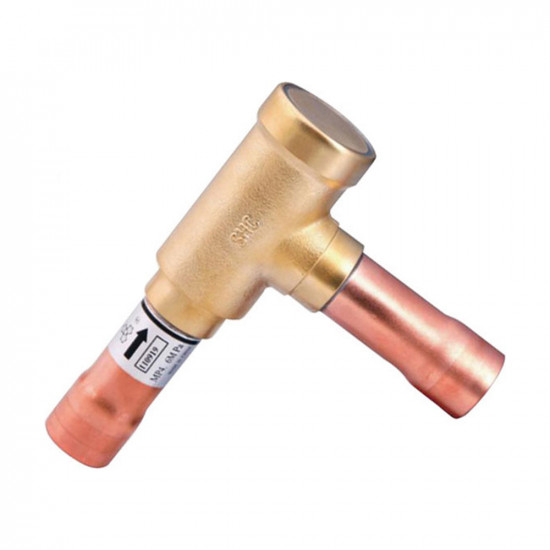

Sanhua YCVS4H01 ობრატნი კლაპანი (უკუსარქველი) – 1/2" ODF სარჩილავი, Kv 2,64, 49 bar

Sanhua YCVS4H01 არის დგუშის ტიპის ობრატნი კლაპანი (უკუსარქველი), რომელიც სამაცივრო ხაზში ნაკადს მხოლოდ ერთი მიმართულებით ატარებს. აქვს 1/2" ODF სარჩილავი მიერთება და Kv 2,64 m³/h გამტარუნარიანობა.

უკუნაკადის გადამკეტი დგუშის ტიპის ობრატნი კლაპანი — გაჩერებისას ხელს უშლის ფრეონის მიგრაციას

კომპრესორის გაჩერებისას გამომშვები მხრის მაღალი წნევის აირი უკან დაბრუნებას ცდილობს. ამ უკუნაკადს შეუძლია კომპრესორი საპირისპიროდ დაატრიალოს და გამოიწვიოს ფრეონის კარტერში მიგრაცია — ეს კი გაშვებისას ჰიდროდარტყმას ნიშნავს. ობრატნი კლაპანი ამ გზას კეტავს.

პარალელური კომპრესორების სისტემებში ხელს უშლის მომუშავე კომპრესორის აირის გადასვლას გაჩერებული კომპრესორის გამომშვებ ხაზში. სითბურ ტუმბოებსა და რამდენიმე ისპარიტელიან კონტურებში ნაკადის მიმართულებას აფიქსირებს.

დგუშის ტიპის კონსტრუქცია მუშაობს ზამბარიანი დგუშის მეშვეობით, რომელიც საპირისპირო წნევისას ბუდეზე ჯდება. გასახსნელად საჭირო წნევათა სხვაობა მხოლოდ 5 kPa (0,05 bar) არის, ამიტომ ნორმალური ნაკადისას მნიშვნელოვან დანაკარგს არ ქმნის.

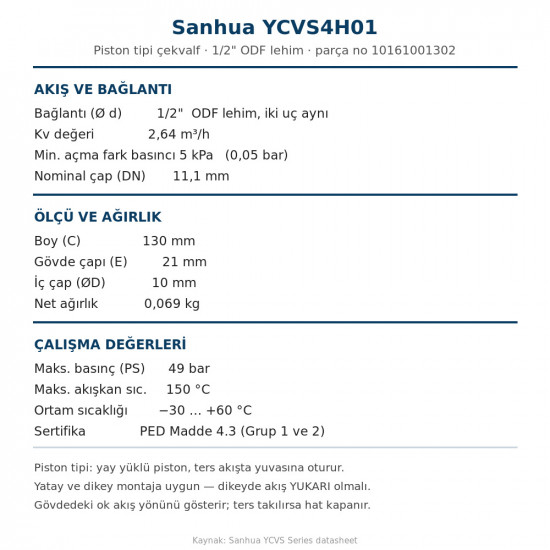

ტექნიკური მახასიათებლები (Sanhua YCVS-ის ოფიციალური Datasheet)

• მოდელი: Sanhua YCVS4H01 | ნაწილის ნომერი: 10161001302
• მიერთება: 1/2" ODF სარჩილავი, ორივე ბოლო ერთი ზომის
• Kv მნიშვნელობა: 2,64 m³/h
• გახსნის მინ. წნევათა სხვაობა (OPD): 5 kPa (0,05 bar)
• ნომინალური დიამეტრი (DN): 11,1 mm
• ზომები: სიგრძე 130 mm · კორპუსის დიამეტრი 21 mm · შიდა დიამეტრი 10 mm
• წმინდა წონა: 0,069 kg
• მაქს. წნევა (PS): 49 bar | ფრეონის მაქს. ტემპერატურა (TS): 150 °C
• გარემოს ტემპერატურა: −30 … +60 °C
• სერტიფიკატი: PED მუხლი 4.3 — სითხეთა ჯგუფი 1 და 2

• ⚠️ ნაკადის მიმართულება სავალდებულოა: კორპუსზე არსებული ისარი ნაკადის მიმართულებას აჩვენებს. შებრუნებით დაყენებული ობრატნი კლაპანი ხაზს მთლიანად კეტავს — გაშვებამდე მიმართულება აუცილებლად გადაამოწმეთ.
• მონტაჟის პოზიცია: შესაძლებელია ჰორიზონტალური და ვერტიკალური მონტაჟი. ვერტიკალური მონტაჟისას ნაკადი ზემოთ უნდა იყოს მიმართული.
• 🔧 რჩილვის გაფრთხილება: რჩილვისას კორპუსი სველი ქსოვილით შეახვიეთ; ზედმეტი სითბო აზიანებს დგუშის ზამბარას და ჰერმეტიზაციის ზედაპირს.
• იმავე სერიის სხვა ზომები: 5/8" → YCVS5H03 (Kv 4,00) · 3/4" → YCVS6H03 · 7/8" → YCVS7H03 — ყველა ხელმისაწვდომია ჩვენს კატალოგში.
• შენიშვნა: 1/2" ზომაში ჩვენს კატალოგში ასევე არის წინა თაობის მოდელები (YCVS10-44GSHC-1 და YCV-15018). YCVS4H01 მიმდინარე სერიის შესაბამისი მოდელია; აირჩიეთ ის, რომელიც თქვენს შეკვეთის კოდს შეესაბამება.
