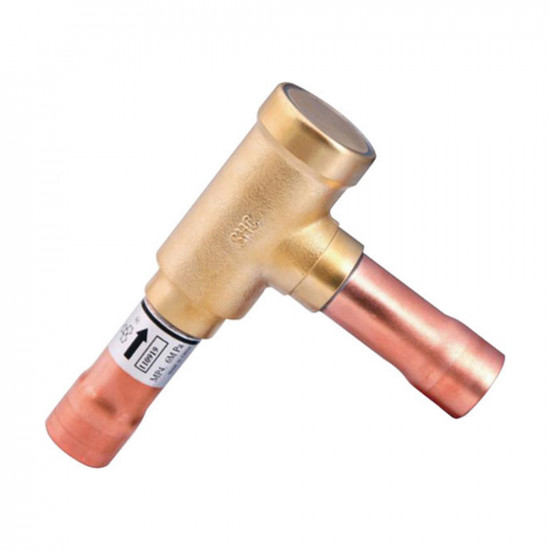

Sanhua YCVS3H01 ობრატნი კლაპანი (ცალმხრივი სარქველი) – 3/8" ODF მისარჩილი, Kv 1,60, 49 bar

Sanhua YCVS3H01 არის პორშნიანი ტიპის ობრატნი კლაპანი (ცალმხრივი სარქველი), რომელიც სამაცივრო ხაზში ნაკადის გავლას მხოლოდ ერთი მიმართულებით უზრუნველყოფს. აქვს 3/8" ODF მისარჩილი მიერთება და Kv 1,60 m³/h გამტარუნარიანობა.

უკუნაკადის გადამკეტი პორშნიანი ობრატნი კლაპანი — გაჩერებისას ხელს უშლის ფრეონის მიგრაციას

კომპრესორის გაჩერებისას დაჭირხნის მხარეს არსებული მაღალი წნევის აირი უკან დაბრუნებას ცდილობს. ეს უკუნაკადი შეიძლება კომპრესორს უკუღმა ატრიალებდეს და ასევე იწვევს ფრეონის კარტერში მიგრაციას — რაც გაშვებისას ჰიდროდარტყმას ნიშნავს. ობრატნი კლაპანი ამ გზას კეტავს.

პარალელურ-კომპრესორიან სისტემებში ხელს უშლის მომუშავე კომპრესორის აირის გაჟონვას გაჩერებული კომპრესორის დაჭირხნის ხაზში. სითბურ ტუმბოებსა და მრავალისპარიტელიან კონტურებში ნაკადის მიმართულებას აფიქსირებს.

პორშნიანი ტიპის კონსტრუქცია მუშაობს ზამბარიანი პორშნით, რომელიც უკუწნევისას თავის ბუდეში ჯდება. ვინაიდან გასაღებად საჭირო წნევათა სხვაობა მხოლოდ 5 kPa (0,05 bar) არის, ნორმალური ნაკადისას მნიშვნელოვან დანაკარგს არ ქმნის.

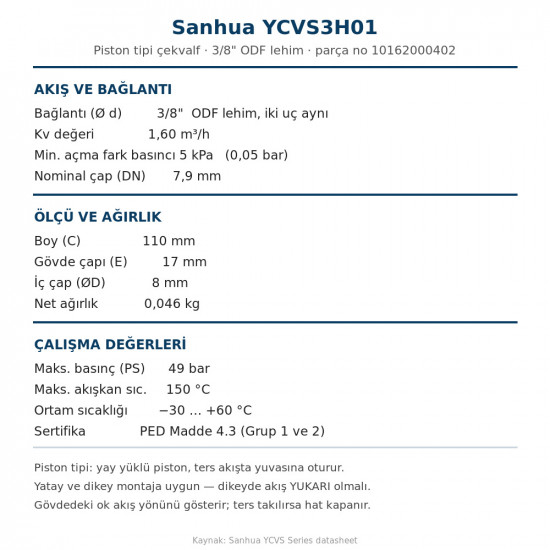

ტექნიკური მახასიათებლები (ოფიციალური Sanhua YCVS Datasheet)

• მოდელი: Sanhua YCVS3H01 | ნაწილის ნომერი: 10162000402
• მიერთება: 3/8" ODF მისარჩილი, ორივე ბოლო ერთი ზომის
• Kv მნიშვნელობა: 1,60 m³/h
• გაღების მინ. წნევათა სხვაობა (OPD): 5 kPa (0,05 bar)
• ნომინალური დიამეტრი (DN): 7,9 mm
• ზომები: სიგრძე 110 mm · კორპუსის დიამეტრი 17 mm · შიდა დიამეტრი 8 mm
• წმინდა წონა: 0,046 kg
• მაქს. წნევა (PS): 49 bar | მაქს. მაცივარაგენტის ტემპერატურა (TS): 150 °C
• გარემოს ტემპერატურა: −30 … +60 °C
• სერტიფიკატი: PED მუხლი 4.3 — მაცივარაგენტის ჯგუფი 1 და 2

• ⚠️ ნაკადის მიმართულება აუცილებელია: კორპუსზე არსებული ისარი ნაკადის მიმართულებას აჩვენებს. უკუღმა დაყენებული ობრატნი კლაპანი ხაზს მთლიანად კეტავს — გაშვებამდე მიმართულება აუცილებლად გადაამოწმეთ.
• მონტაჟის პოზიცია: შესაძლებელია ჰორიზონტალური და ვერტიკალური მონტაჟი. ვერტიკალური მონტაჟისას ნაკადი ზემოთ უნდა იყოს მიმართული.
• 🔧 რჩილვის გაფრთხილება: რჩილვისას კორპუსი სველი ქსოვილით შემოახვიეთ; ზედმეტი სითბო აზიანებს პორშნის ზამბარას და ჰერმეტიზაციის ზედაპირს.
• იმავე სერიის სხვა ზომები: 1/2" → YCVS4H01 (Kv 2,64) · 5/8" → YCVS5H03 (Kv 4,00) · 3/4" → YCVS6H03 · 7/8" → YCVS7H03 — ყველა ხელმისაწვდომია ჩვენს კატალოგში.
• შენიშვნა: 1/2" ზომაში ჩვენს კატალოგში ასევე არის წინა თაობის მოდელები (YCVS10-44GSHC-1 და YCV-15018). YCVS3H01 მიმდინარე სერიის შესაბამისი მოდელია; აირჩიეთ ის, რომელიც თქვენს შეკვეთის კოდს შეესაბამება.
