ტურბინკები და წამკითხველები | კატიოლის ნაკადის დატჩიკი

რა არის ტურბინკები და წამკითხველები? რა ფუნქციას ასრულებენ კატიოლში?

კატიოლის სისტემებში ტურბინკები და წამკითხველები დატჩიკების კრიტიკული ჯგუფია. ისინი სახმარი წყლის ხაზში ნაკადს აფიქსირებენ და ინფორმაციას ელექტრონულ პლატას გადასცემენ. ამ ნაწილს სასაუბრო ენაზე წყლის ნაკადის ტურბინკას, ნაკადის დატჩიკს, ნაკადის რელეს ან ნაკადის ჩამრთველს უწოდებენ. ცხელი წყლის ონკანის გახსნისთანავე სწორედ ის იძლევა პირველ სიგნალს კატიოლის ჩასართავად. ტურბინკის ფრთები წყლის ხარჯით იწყებენ ბრუნვას. ფრთების ბოლოზე არსებული მაგნიტი hall-effect წამკითხველს ააქტიურებს და ელექტრონული პლატა ანთებას იწყებს. Yedepa.com-ის მარაგში გვაქვს ათობით OEM მარკის ტურბინკა და ნაკადის დატჩიკი, მათ შორის Bosch, Bitron, Grundfos, Generous, Caleffi და Eltek.

ხშირად კატიოლი ცხელ წყალს არ იძლევა, წყალი ხან მოდის და ხან წყდება, ან სახმარი წყალი მხოლოდ თბილი გამოდის. ასეთი შემთხვევების მნიშვნელოვანი ნაწილი პირდაპირ ტურბინკისა და წამკითხველის პრობლემებს უკავშირდება. ამიტომ HVAC მასტერებისთვის ტურბინკის სწორი შერჩევა მხოლოდ ზაპჩასტის მოწოდება არ არის. ეს სერვისის შემდგომი პრეტენზიების ნულამდე დაყვანის საკითხიცაა.

ტექნიკური დეტალები და მუშაობის პრინციპი

ნაკადის ტურბინკები ძირითადად სამი ნაწილისგან შედგება: კორპუსი (თითბერის ან მაღალი ტემპერატურისადმი მდგრადი პოლიმერის), შიგნით მბრუნავი მაგნიტიანი ფრთიანი როტორი და გარედან სამაგრით დამაგრებული ელექტრონული წამკითხველი (hall დატჩიკი). ცხელი სახმარი წყლის ხაზში გამავალი წყალი როტორს აბრუნებს. როტორის ბრუნვის სიჩქარე ხარჯის პირდაპირპროპორციულია. წამკითხველი ყოველ სრულ ბრუნზე ერთ იმპულსს (პულსს) გამოიმუშავებს და ეს იმპულსები კატიოლის ელექტრონულ პლატას გადაეცემა.

ჩართვის ზღვარი: ჩვეულებრივ 1,5 - 2,2 ლ/წთ შორისაა. ზღვარს ქვემოთ კატიოლი ანთებას არ იწყებს.
სიგნალის ტიპი: hall-effect დატჩიკები ციფრულ სიხშირეს იძლევა, ძველ მექანიკურ რელეებს კი მხოლოდ on/off კონტაქტი აქვს.
მიერთების ზომა: მოდელების უმეტესობაში სტანდარტულია 1/2" ხრახნი. Vaillant-ისა და Viessmann-ის ზოგიერთ მოდელში დედალი ჩასასმელი (push-fit) მიერთება გამოიყენება.
სამუშაო ტემპერატურა: ნორმალური დიაპაზონია -10°C-დან +90°C-მდე. კირიან წყალში კორპუსის შიგნით ნალექი გროვდება და წარმადობას ამცირებს.

მოდელების უმეტესობაში წამკითხველი (დატჩიკის თავაკი) და ტურბინკის კორპუსი შეიძლება ცალ-ცალკე შეიძინოთ. თუმცა Yedepa.com-ის ინჟინრების გუნდი 7 წელზე ხნიან კატიოლებში სრული ნაკრების შეცვლას გირჩევთ. ძველი როტორის საკისრები მიკრონის დონეზე ცვეთილია და ახალმა წამკითხველმა შეიძლება მცდარი სიგნალი წაიკითხოს.

ტიპები და მოდელები

ბაზარზე ტურბინკების/წამკითხველების დაახლოებით ოთხი ძირითადი ჯგუფი არსებობს. თუ სერვისის დროს იცით, რომელ ჯგუფთან გაქვთ საქმე, სწორ ნაწილს კატიოლის გახსნამდე შეუკვეთავთ.

თითბრის კორპუსიანი hall-effect ტურბინკები: სტანდარტულია Buderus-ის, Bosch-ისა და Vaillant-ის ძირითად მოდელებში. მაღალი გამძლეობა, ხარჯის ფართო დიაპაზონი.
პოლიმერის კორპუსიანი კომპაქტური ტურბინკები: გამოიყენება Ferroli-ის, İmmergaz-ის, Demirdöküm-ისა და Vokera-ს ზოგიერთ სერიაში. მსუბუქი და ხელმისაწვდომი ფასისაა.
ნაკადის რელე (reed/მემბრანული): მარტივი მოდელებია, რომლებიც მხოლოდ on/off ინფორმაციას იძლევა და ხარჯს არ ზომავს. გვხვდება ძველი თაობის ან ბიუჯეტურ კატიოლებში.
ინტეგრირებული ხარჯის+ტემპერატურის დატჩიკები: პრემიუმ კონდენსაციურ მოდელებში იმავე კორპუსში NTC ტემპერატურის ზონდიც არის.

რომელი მოდელი ავირჩიოთ? შერჩევის გზამკვლევი

ტურბინკის სწორი შერჩევისას სამი ცვლადია გადამწყვეტი: კატიოლის მარკა/მოდელი, OEM კოდი და მიერთების ტიპი. Yedepa.com-ის კატალოგში ეს სამი მონაცემი თითოეული პროდუქტისთვის მკაფიოდაა მითითებული. ქვემოთ მოცემული სწრაფი შედარების ცხრილი ადგილზე ყველაზე ხშირ შემთხვევებს აჯამებს:

კატიოლის ოჯახი	რეკომენდებული ტურბინკა	OEM კოდი	მარკა
Buderus / Bosch GB022	Buderus Bosch კატიოლის წყლის ნაკადის ტურბინკა	7746900079	Bosch
Vaillant Pure	Vaillant Pure კატიოლის წყლის ნაკადის ტურბინკა	OEM	OEM
Vaillant Plus / Protherm	Vaillant Plus Protherm ნაკადის ტურბინკა	0020211945 / 0020197555	Grundfos
Bosch / BSG / Vokera	Bitron წყლის ნაკადის რელე	33900019 / 8707406130	Bitron
Viessmann Vitodens 100	1/2" ნაკადის რელე	7828287 / 7823866	Generous
Ferroli (Caleffi-სთან თავსებადი)	Caleffi 1/2" ნაკადის დატჩიკი	39804220	Caleffi
Ferroli / Demirdöküm	Eltek ნაკადის ტურბინკა	OEM	Eltek S.p.A.
İmmergaz	İmmergaz ნაკადის რელე	OEM	Bitron

თუ თქვენი კატიოლი Viessmann Vitodens 050T Trend სერიისაა, აირჩიეთ დედალი ჩასასმელი მიერთების მქონე Viessmann წყლის ნაკადის დატჩიკი 7876065 / VI7398247. მიერთების ტიპის არევა გაჟონვას და ცრუ ავარიის სიგნალებს იწვევს.

ტურბინკები და წამკითხველები, რომლებსაც Yedepa.com-ზე იპოვით

ჩვენს მარაგში არსებული ყველაზე მოთხოვნადი ტურბინკებისა და ნაკადის დატჩიკების აქტუალური სია:

Buderus Bosch კატიოლის წყლის ნაკადის ტურბინკა GB022 – 7746900079 (Bosch) – ქარხნული OEM Buderus-ისა და Bosch-ის კონდენსაციური მოდელებისთვის.

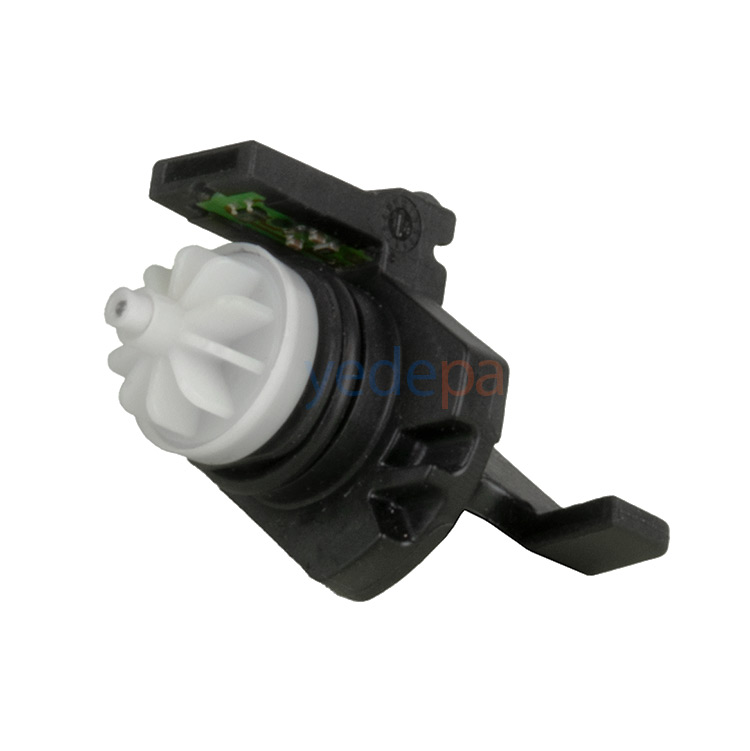

Vaillant Pure კატიოლის წყლის ნაკადის ტურბინკა (OEM) – სრულად თავსებადია Vaillant Pure სერიასთან.

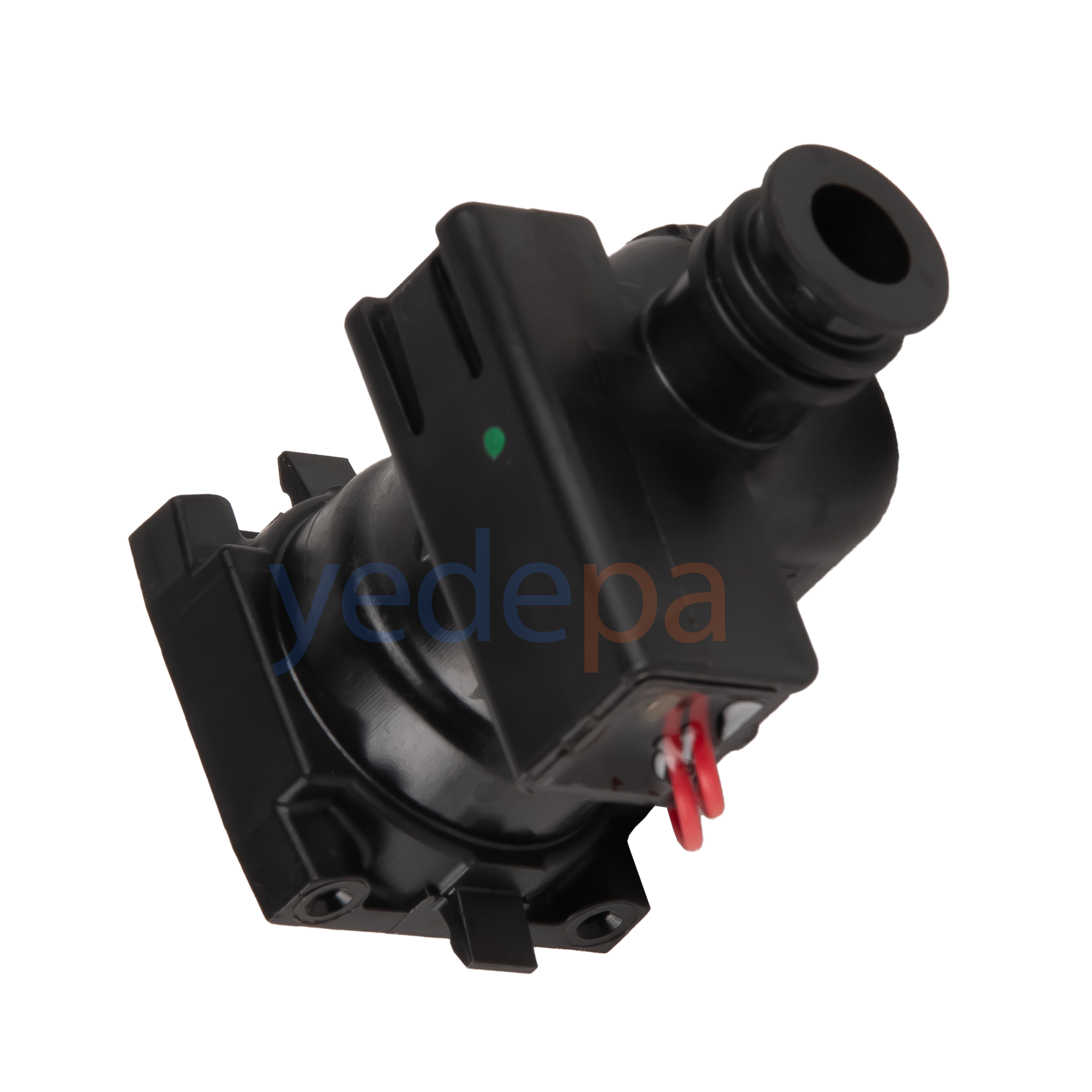

Bitron წყლის ნაკადის რელე 33900019 / 8707406130 – Bosch, BSG და Vokera კატიოლებისთვის, 2,2-1,5 ლ/წთ ზღვრით.

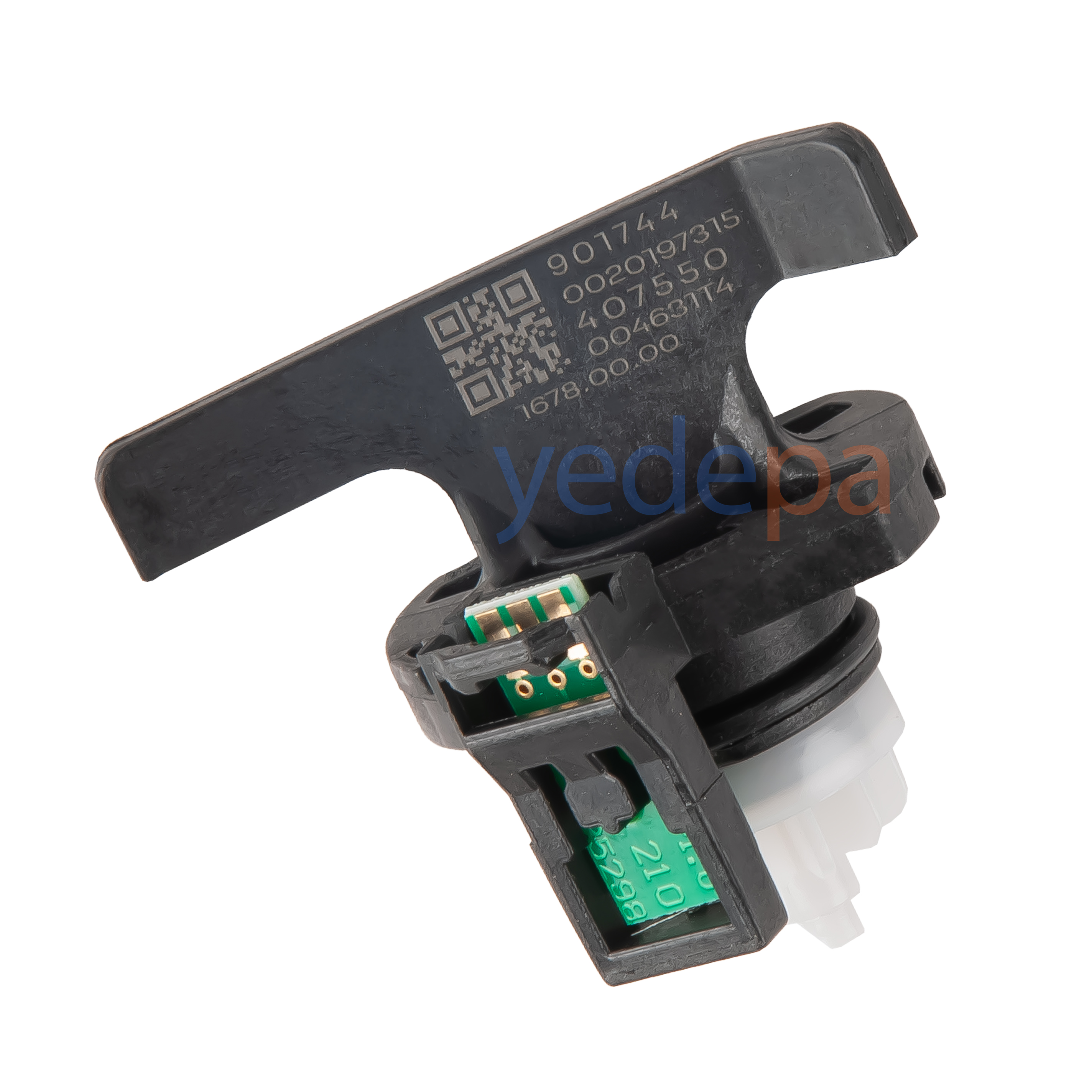

Vaillant Plus / Protherm წყლის ნაკადის ტურბინკა 0020211945 - 0020197555 (Grundfos) – იდეალურია Vaillant ecoTEC Plus-ისა და Protherm Lynx-ისთვის.

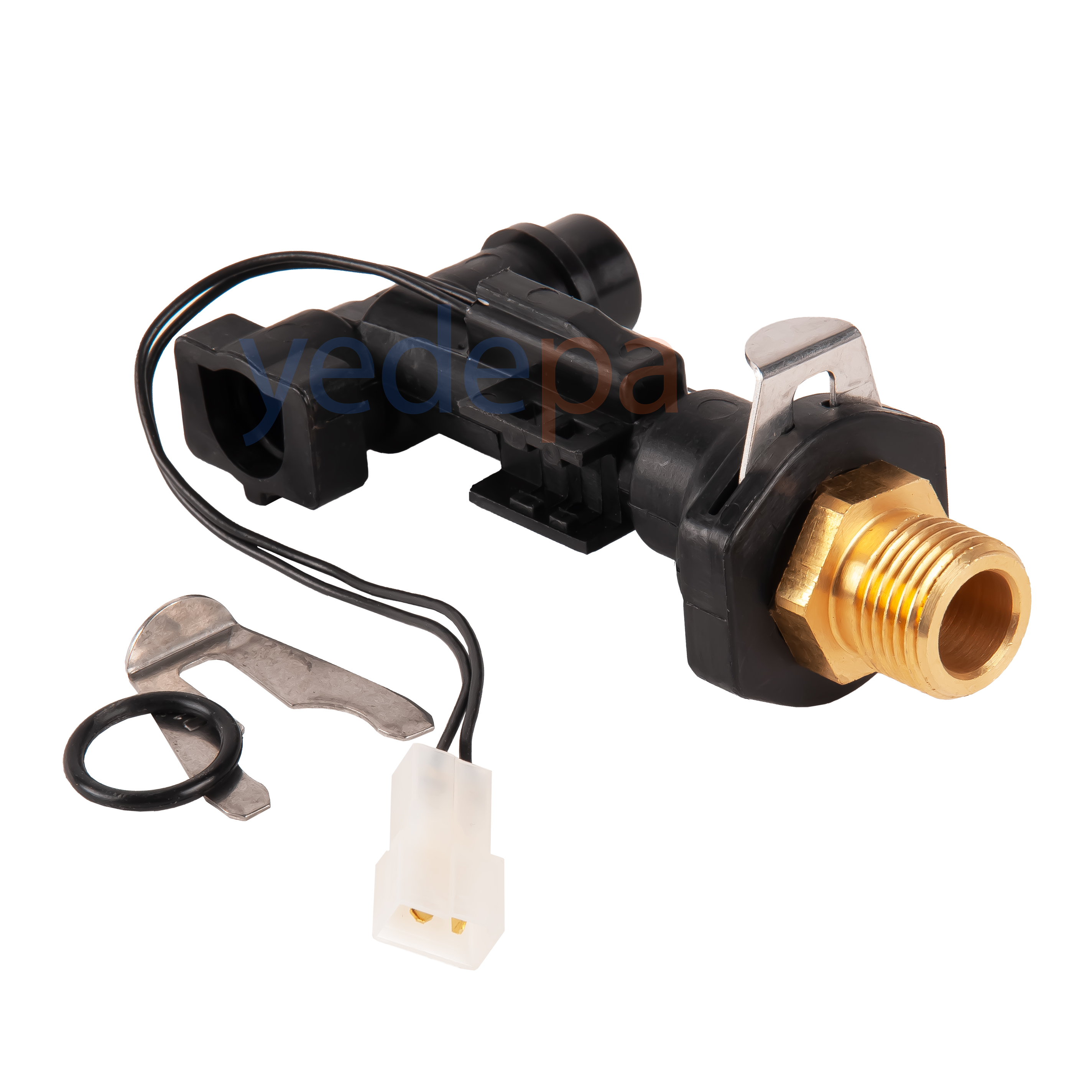

Viessmann Vitodens 100 WB1A / WH1B 1/2" ნაკადის რელე 7828287 – 7823866 – VI7344484 (Generous).

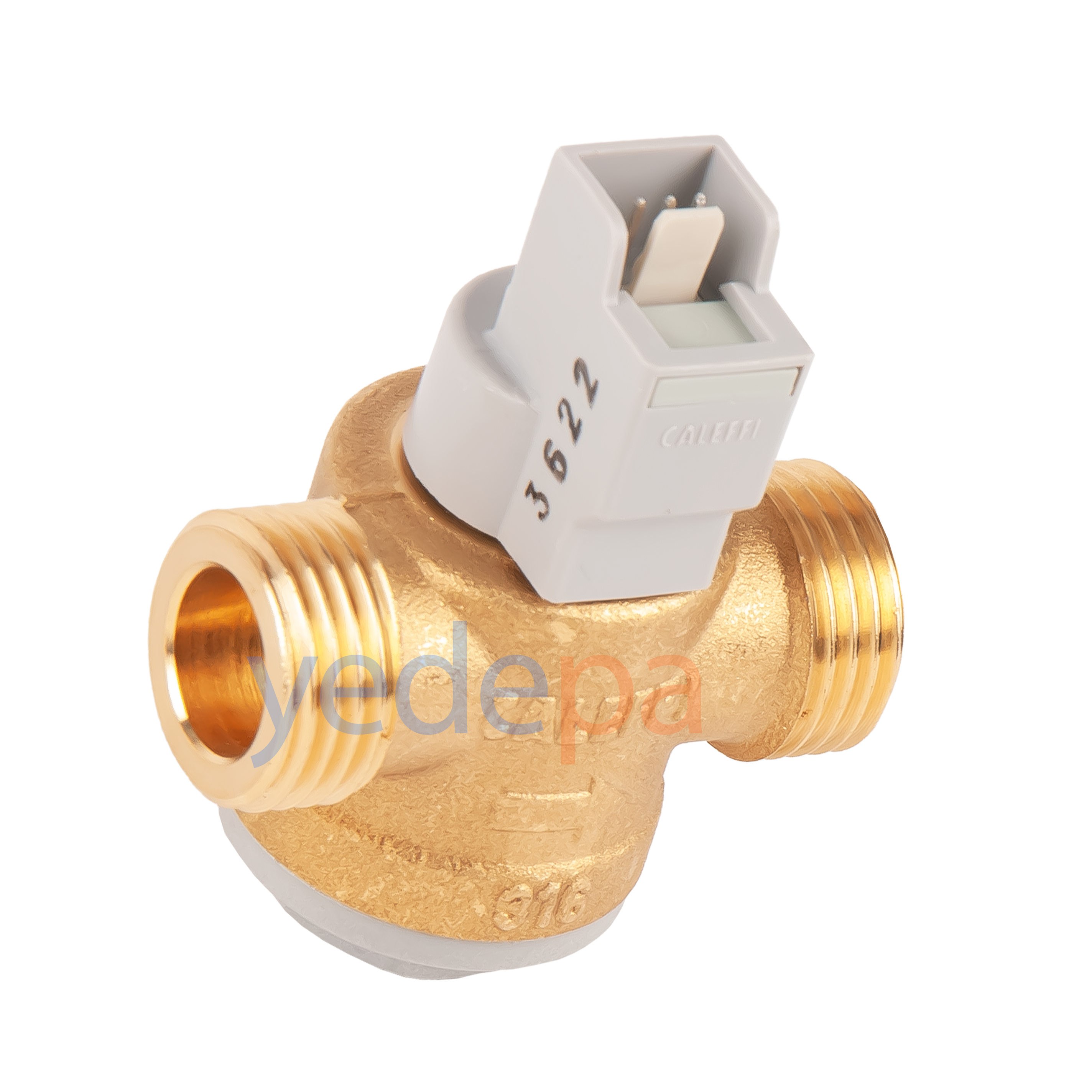

Caleffi 1/2" წყლის ნაკადის დატჩიკი 39804220 – იტალიური წარმოების, Ferroli-სა და თავსებადი მოდელებისთვის.

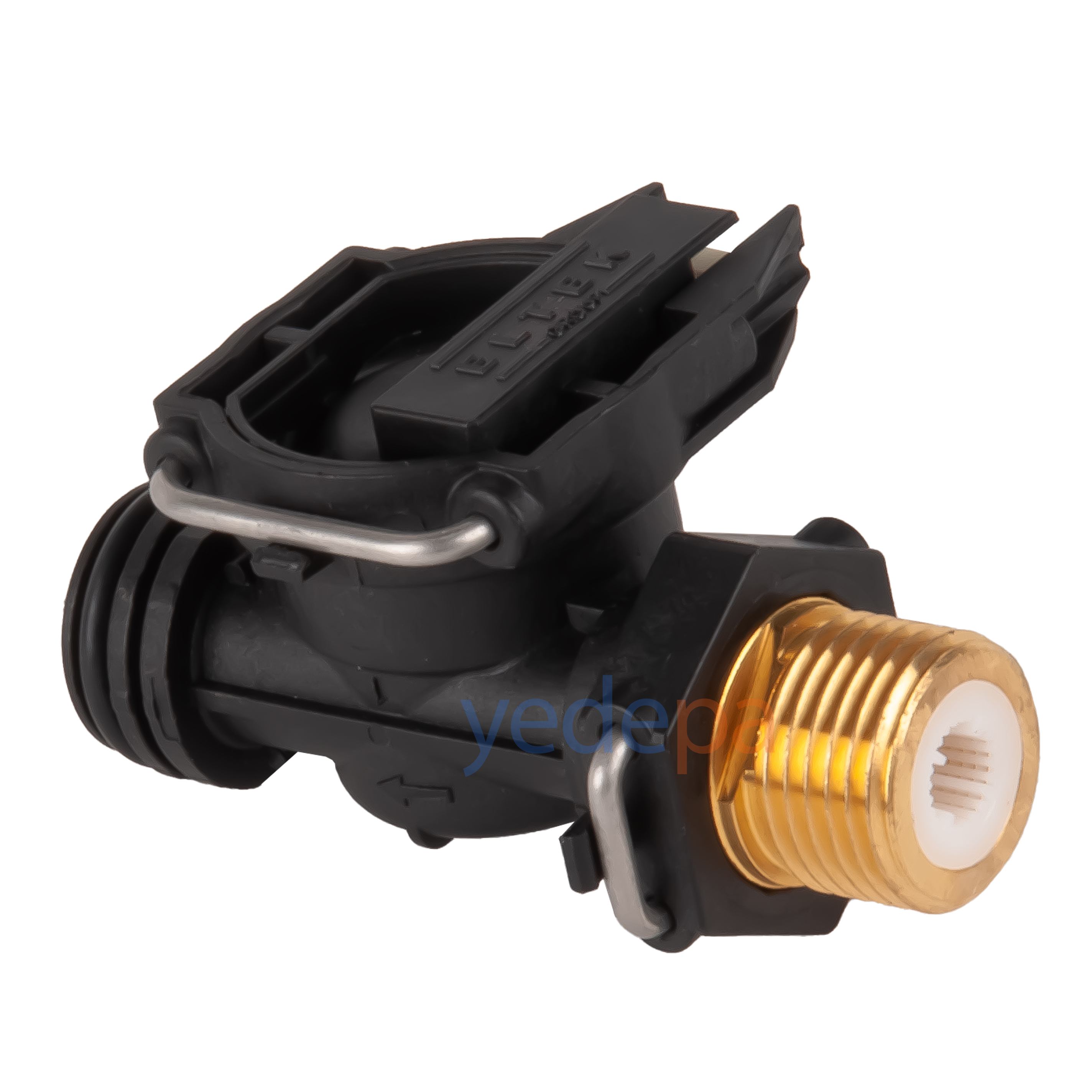

Ferroli კატიოლის წყლის ნაკადის ტურბინკა (Eltek) – კლასიკური Ferroli სერიის ზაპჩასტი.
Viessmann წყლის ნაკადის დატჩიკი 7876065 / VI7398247 (OEM) – Vitodens 050T Trend, დედალი ჩასასმელი მიერთებით.
İmmergaz კატიოლის წყლის ნაკადის რელე (Bitron) – İmmergaz Mini/Eolo სერიებისთვის.
Ferroli – Demirdöküm Eltek კატიოლის ნაკადის ტურბინკა – თავსებადია Demirdöküm Atron-ის, Adix-ის და მსგავს მოდელებთან.

ყველა პროდუქტის ტექნიკური დეტალების გვერდზე მოცემულია თავსებადი კატიოლების სია, OEM კოდების შესაბამისობები და პროდუქტის რეალური ფოტოები. Yedepa.com-ის კატალოგი მხოლოდ შეფუთვის ფოტოს არ აჩვენებს, არამედ ნაწილზე არსებულ კოდის ეტიკეტსაც. ასე ობიექტზე გასვლამდე შეგიძლიათ ნაწილის სისწორე გადაამოწმოთ.

პროფესიონალური შერჩევის კრიტერიუმები

HVAC მასტერმა ტურბინკის შერჩევისას შემდეგი კრიტერიუმები უნდა გაითვალისწინოს:

OEM კოდის შესაბამისობა: ვიზუალური მსგავსება შეცდომაში შემყვანია. აუცილებლად შეადარეთ კატიოლში დამონტაჟებულ ტურბინკაზე არსებული კოდი შესაძენ პროდუქტს.
ხარჯის ზღვარი: დაბალი წნევის ქსელებში აირჩიეთ 1,5 ლ/წთ ზღვრის მოდელი, მრავალსართულიან შენობებში კი 2,2 ლ/წთ.
კონექტორის ტიპი: 2-პინიანი, 3-პინიანი, JST და Molex კონექტორები ერთმანეთისგან განსხვავდება. თუ კონექტორი პლატას არ შეესაბამება, სიგნალი მცდარი იქნება.
კორპუსის მასალა: კირიან რეგიონებში თითბრის კორპუსი უფრო დიდხანს ძლებს, პოლიმერის კორპუსი კი კოროზიისადმი მდგრადია.
მარკის თავსებადობის გარანტია: Bosch, Bitron, Grundfos, Generous და Caleffi ორიგინალური OEM მომწოდებლები არიან. მოერიდეთ მესამე მხარის იაფ ასლებს.
სერტიფიკაცია: აირჩიეთ CE, RoHS და სასმელ წყალთან კონტაქტის ნებართვით (WRAS/DVGW) სერტიფიცირებული პროდუქტები.

გამოყენების, მონტაჟისა და მოვლის რეკომენდაციები

ნაკადის ტურბინკის შეცვლას საშუალოდ 20-30 წუთი სჭირდება. ქვემოთ მოცემული ნაბიჯები ჩვენს საველე გამოცდილებაზე დაფუძნებული უსაფრთხო პროცედურაა:

გამორთეთ კატიოლი ელექტროკვებიდან და ჩაკეტეთ სახმარი წყლის ვენტილი.
მოუშვით ტურბინკის ქვემოთ არსებული დრენაჟის ხრახნი და ხაზიდან წყალი დაცალეთ.
ფრთხილად გამოაძრეთ წამკითხველის კონექტორი; სამაგრებს ძალა არ დაატანოთ.
მიერთების გაიკები მოუშვით და ტურბინკის კორპუსი მოხსენით. შეამოწმეთ რეზინის კოლცოები.
ახალი ტურბინკის დაყენებისას პროკლადკები აუცილებლად შეცვალეთ. ძველი პროკლადკის ხელახლა გამოყენება გაჟონვას იწვევს.
შეაერთეთ კონექტორი, გახსენით წყალი და შეამოწმეთ გაჟონვა. ამის შემდეგ ჩართეთ ელექტროკვება.
გახსენით ონკანი და შეამოწმეთ ხარჯი; კატიოლი 5-10 წამში უნდა ჩაირთოს.

ტურბინკის მომსახურების ვადა რომ გაიზარდოს, ყოველწლიური პერიოდული სერვისის დროს ის მოხსენით და ძმრით ან კირის ნადების გამხსნელით გაწმინდეთ. განსაკუთრებით მნიშვნელოვანია ეს პროცედურა მარმარის და ცენტრალური ანატოლიის რეგიონების კირიანი წყლის პირობებში. Yedepa.com-ის ბლოგზე კირის ნადებისგან გაწმენდის დეტალურ ვიდეოინსტრუქციებსაც ნახავთ.

ხშირი გაუმართაობები და მათი გადაჭრა

ადგილზე ყველაზე ხშირი სამი პრობლემა და სწრაფი დიაგნოსტიკის მეთოდები:

კატიოლი ცხელ წყალს არ იძლევა: ჯერ შეამოწმეთ, ბრუნავს თუ არა ტურბინკის ფრთები. თუ არ ბრუნავს, ტურბინკა კირით არის გაჭედილი. თუ ბრუნავს, მაგრამ სიგნალი არ გადის, წამკითხველი (hall დატჩიკი) გაუმართავია.
წყალი ხან თბება, ხან ცივდება (ხან ინთება, ხან ქრება): ეს დაბალი ხარჯის ან ტურბინკაში ნალექის დაგროვების ნიშანია. როცა ხარჯი ზღვარს ქვემოთაა, კატიოლი განუწყვეტლივ ირთვება და ითიშება.
შეცდომის კოდი E10 / F75 / 03: ბევრ მარკაში ეს კოდი ნაკადის დატჩიკთან კავშირის შეცდომას ნიშნავს. შეამოწმეთ კაბელის მიერთება; თუ პრობლემა არ მოგვარდა, წამკითხველი შეცვალეთ.

ხშირად დასმული კითხვები (FAQ)

1. ტურბინკა და წამკითხველი ერთი და იგივეა?
არა. ტურბინკა მექანიკური ფრთიანი როტორია, წამკითხველი კი მასზე სამაგრით დამაგრებული ელექტრონული hall დატჩიკი. ზოგიერთ მოდელში ისინი ცალ-ცალკე იყიდება, ზოგში ინტეგრირებულია.

2. რა განსხვავებაა ნაკადის რელესა და ნაკადის ტურბინკას შორის?
რელე მხოლოდ "ნაკადი არის/არ არის" ინფორმაციას იძლევა, ტურბინკა კი ხარჯს სიხშირის სახით ზომავს. თანამედროვე კონდენსაციურ კატიოლებში ტურბინკა გამოიყენება.

3. ერგება თუ არა Buderus-ის 7746900079 კოდის ტურბინკა Bosch-ის კატიოლებს?
დიახ. ის სრულად თავსებადია Bosch Condens და Buderus Logamax სერიებთან, რომლებიც GB022 პლატფორმას იზიარებენ.

4. Caleffi 39804220 მოდელი მხოლოდ Ferroli-ს ერგება?
არა. 1/2" ხრახნისა და სტანდარტული კონექტორის წყალობით მისი გამოყენება მსგავსი არქიტექტურის სხვა მარკებშიც შეიძლება. თუმცა პლატის პროგრამული უზრუნველყოფის თავსებადობა უნდა შემოწმდეს.

5. ტურბინკა შევცვალე, მაგრამ შეცდომა რჩება. რა შეიძლება იყოს მიზეზი?
უმეტესად მიზეზი ელექტრონულ პლატაზე ტურბინკის შესასვლელი წრედი ან პლატის პროგრამის კალიბრაციაა. ასეთ დროს საჭიროა პლატის რესეტი, აუცილებლობის შემთხვევაში კი პლატის შეცვლა.

6. Eltek-ის წარმოების ტურბინკები გამძლეა?
დიახ. Eltek S.p.A. მრავალი წელია Ferroli-სა და Demirdöküm-ის ოფიციალური OEM მომწოდებელია და ადგილზე მაღალი საიმედოობით გამოირჩევა.

7. შეიძლება თუ არა İmmergaz-ისა და Vokera-ს ნაკადის რელეების ურთიერთჩანაცვლება?
მექანიკურად ისინი მსგავსია, მაგრამ კონექტორის პინების თანმიმდევრობა და ზღვრული ხარჯები განსხვავდება. ამიტომ კოდების შედარების გარეშე მათი შეცვლა რეკომენდებული არ არის.

დასკვნა და Yedepa.com-ის უპირატესობები

ტურბინკები და წამკითხველები პატარა, მაგრამ კრიტიკული ნაწილებია, რომლებიც კატიოლის ცხელი წყლის კომფორტს პირდაპირ განსაზღვრავს. აირჩიეთ ისეთი OEM მომწოდებელი მარკების პროდუქტები, როგორიცაა Bosch, Bitron, Grundfos, Generous, Caleffi და Eltek, სწორი OEM კოდით, სწორი ხარჯის ზღვრითა და სწორი კონექტორის ტიპით. ეს სერვისის დროს ამცირებს და კლიენტის პრეტენზიებს ნულამდე დაჰყავს. Yedepa.com HVAC მასტერებსა და სამაცივრო ტექნიკოსებს სამ ძირითად უპირატესობას სთავაზობს:

მარაგის ფართო არჩევანი: ჩვენს აქტუალურ მარაგში ასობით ტურბინკა და ნაკადის დატჩიკია, მათ შორის ზემოთ ჩამოთვლილი ყველა მოდელი.
თავსებადობის ზუსტი ინფორმაცია: ყველა პროდუქტის გვერდზე მოცემულია თავსებადი კატიოლების სია და OEM კოდების შესაბამისობა. ეს "არასწორი ნაწილი ვიყიდე" რისკს გამორიცხავს.
მასტერზე ორიენტირებული გაყიდვა და ტექნიკური მხარდაჭერა: Yedepa-ს სერვისის ხაზი ტექნიკურ კითხვებს შეძენამდეც და შეძენის შემდეგაც პასუხობს. საჭიროების შემთხვევაში პლატის შეცდომის კოდის ინტერპრეტაციაშიც დაგეხმარებათ.

ეწვიეთ Yedepa.com-ის კატალოგს და გაეცანით ტურბინკებისა და წამკითხველების ფართო მარაგს: Buderus GB022 7746900079-დან Vaillant Plus Protherm 0020211945-მდე და Viessmann Vitodens 7828287-დან Caleffi 39804220-მდე. საჭირო ნაწილს ობიექტზე გასვლის გარეშე კარამდე მიიღებთ.
