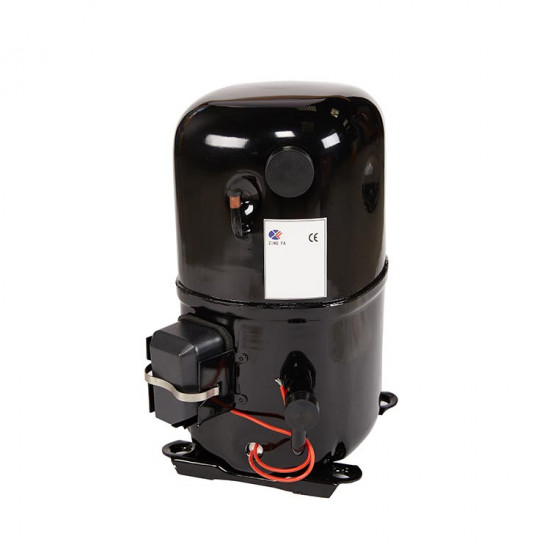

Zingfa QR3-112 ჰერმეტული კომპრესორი – 5 HP, R404A, სამფაზა 380 V, 14.780 W

Zingfa QR3-112 არის 5 HP ჰერმეტული პორშნევოი კომპრესორი დადებით ტემპერატურაზე მომუშავე სავაჭრო სამაცივრო სისტემებისთვის: სამაცივრე კამერა, ხილ-ბოსტნეულის საწყობი, სასმელების მაცივარი და ვიტრინა-მაცივარი. მუშაობს R404A-ზე; 112,5 cm³ ცილინდრის მოცულობით +7,2 °C აორთქლების / +54,5 °C კონდენსაციის პირობებში 14.780 W (50.429 BTU/h) გაგრილების სიმძლავრეს იძლევა. იკვებება 380-400 V სამფაზა ქსელიდან; კონდენსატორი და რელე არ სჭირდება.

R404A ფრეონზე მომუშავე 5 HP სამფაზა პორშნევოი კომპრესორი: დადებითი ტემპერატურის სამაცივრე კამერებისა და სავაჭრო მაცივრებისთვის

Zhejiang Ankang (Xingfa)-ის წარმოების QR3 სერია განკუთვნილია საშუალო და მაღალი შეწოვის წნევის (M/HBP) გამოყენებისთვის; მუშაობს −30 … +10 °C აორთქლების დიაპაზონში. დაცულია ჩაშენებული ძრავის თერმული დამცავით და ჩაშენებული წნევის განმტვირთავი სარქველით. აქვს ხრახნიანი (rotalock) შეწოვისა და დაჭირხვნის მიერთებები, ზეთის დონის სმოტროვოე სტეკლო და კარტერის ტენის მიერთება.

ძირითადი ტექნიკური მახასიათებლები და კომპლექტაცია

• მარკა / მოდელი: Zingfa QR3-112 · მწარმოებელი Zhejiang Ankang (Xingfa)
• ფრეონი: R404A
• გამოყენება: M/HBP (საშუალო/მაღალი შეწოვის წნევა) · აორთქლება −30 … +10 °C · კონდენსაცია +30 … +60 °C
• ცილინდრის მოცულობა: 112,5 cm³ · ბრუნი 2.900 ბრ/წთ
• ძრავა: 3 ფაზა, 2-პოლუსიანი · ჩაკეტილი როტორის დენი (LRA) 70 A · ნომინალური სამუშაო დენი 9,6 A · გრაგნილის წინაღობა 2,2 Ω (25 °C) · იზოლაციის კლასი F
• კვება: 380-400 V / 3~ / 50 Hz (460 V / 3~ / 60 Hz) · კონდენსატორი და რელე არ არის საჭირო
• დაცვა: ჩაშენებული ძრავის თერმული დამცავი · ჩაშენებული წნევის განმტვირთავი სარქველი
• ზეთი: POE, ISO VG 32, 2.000 ml · ზეთის დონის სმოტროვოე სტეკლო

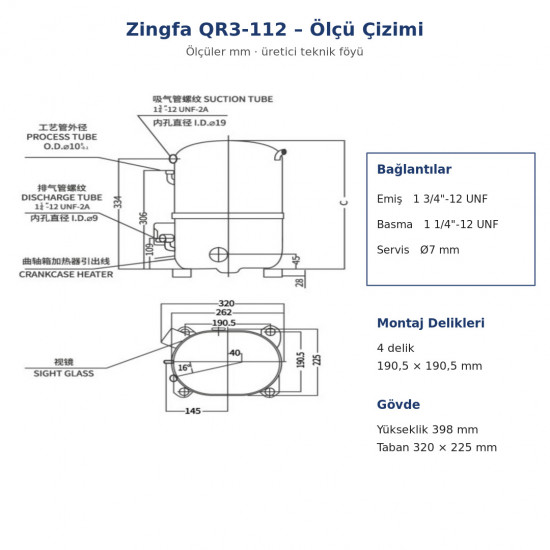

• მიერთებები: შეწოვა 1 3/4"-12 UNF · დაჭირხვნა 1 1/4"-12 UNF (rotalock) · სერვისის (პროცესის) მილი Ø7 mm
• ზომები: სიმაღლე 398 mm · ძირი 320 × 225 mm
• მონტაჟი: 4 ხვრელი (190,5 × 190,5 mm) · 4 რეზინის ამორტიზატორით
• წონა: 46 kg (ზეთის ჩათვლით) · ხმაური ≤ 65 dB(A) · დაცვის კლასი IP21
• წნევის ზღვრები: მაღალი მხარე მაქს. 3,2 MPa · დაბალი მხარე მაქს. 2,0 MPa · დაჭირხვნის ტემპერატურა ≤ 125 °C

ნომინალური მახასიათებლები

+7,2 °C აორთქლება / +54,5 °C კონდენსაცია (შეწოვის აირი 35 °C, გადაცივება 8,3 K, გარემო 35 °C): 14.780 W (50.429 BTU/h) გაგრილების სიმძლავრე, 6.100 W მოხმარებული სიმძლავრე, COP 2,42. აორთქლების ტემპერატურის შემცირებასთან ერთად სიმძლავრე მცირდება; შეარჩიეთ კამერის სამიზნე ტემპერატურის მიხედვით.

• ⚡ სამფაზა მიერთება: კომპრესორი დიდხანს არ უნდა იმუშაოს საპირისპირო მიმართულებით; უნდა შემოწმდეს ფაზების მიმდევრობა და ფაზის კონტროლის რელე. სისტემაში უნდა იყოს წნევის, ტემპერატურის, ზეთის დაბრუნების, გადატვირთვის დენისა და ფაზის გაუმართაობის დაცვა.
• 🔧 ექსპლუატაციაში გაშვება: სისტემის ვაკუუმირება კომპრესორით არ ხდება; კომპრესორი არ უნდა ჩაირთოს ფრეონის დამუხტვამდე და ვაკუუმის ქვეშ. ფრეონის დამუხტვა უნდა მოხდეს არა კომპრესორთან ახლოს შეწოვის/დაჭირხვნის ხაზიდან, არამედ მოშორებული დამუხტვის წერტილიდან. მიერთების საცობების მოხსნის შემდეგ მონტაჟი 15 წუთში უნდა დასრულდეს.
• 🌡️ კარტერის ტენი: გაჩერებისას ფრეონის მიგრაციის თავიდან ასაცილებლად რეკომენდებულია კარტერის ტენი (45 W); მას ძაბვა უნდა მიეწოდოს პირველ გაშვებამდე ან ხანგრძლივი გაჩერების შემდეგ ჩართვამდე 12 საათით ადრე. შეწოვის ხაზზე გადახურების (superheat) შენარჩუნებით თავიდან უნდა იქნას აცილებული სითხის დაბრუნება.
• ⏱️ მუშაობის რეჟიმი: ზეთის დონის შესანარჩუნებლად რეკომენდებულია მინიმუმ 10 წუთი უწყვეტი მუშაობა და ჩართვა-გამორთვას შორის მინიმუმ 3 წუთიანი პაუზა. მუშაობისას დახრა არ უნდა აღემატებოდეს 15°-ს.
