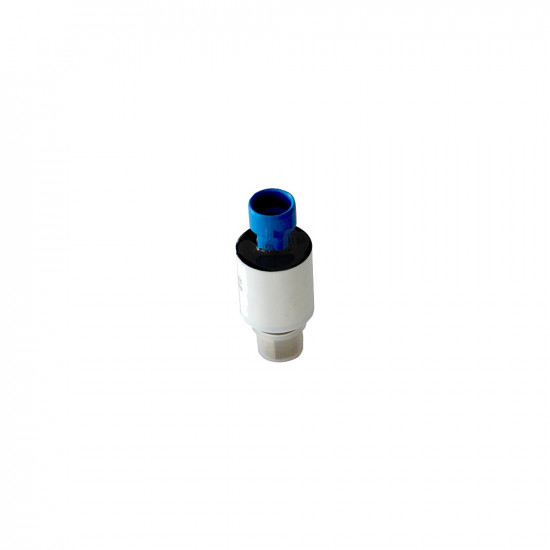

Sanhua YCQB02L50 წნევის დატჩიკი (ტრანსდიუსერი) – 0 – 13,8 bar, 0,5-4,5 V პროპორციული გამოსავალი, 7/16" Flare

Sanhua YCQB02L50 სამაცივრო, კონდიცირების და თბური ტუმბოს კონტურებისთვის განკუთვნილი წნევის დატჩიკია (ტრანსდიუსერი), რომელიც უწყვეტად ზომავს წნევას და გარდაქმნის მას ელექტრულ სიგნალად. ეს მოდელი 0 – 13,8 bar დიაპაზონით განკუთვნილია კონტურის დაბალი წნევის (LP) მხარისთვის.

პროპორციული (Ratiometric) გამოსავალი: გამაძლიერებელი საჭირო არ არის, პირდაპირ უერთდება კონტროლერს

დატჩიკი მუშაობს პროპორციულ (ratiometric) რეჟიმში: 5 V კვებიდან გამოიმუშავებს 0,5 – 4,5 V სიგნალს, რომელიც წნევის პირდაპირპროპორციულია. კვების ძაბვის მცირე გადახრის შემთხვევაშიც გამოსავლის თანაფარდობა შენარჩუნებულია, ამიტომ ცალკე გამაძლიერებელი ან გარდამქმნელი საჭირო არ არის — პირდაპირ უერთდება კონტროლერს.

განსხვავება პრესოსტატისგან (წნევის რელე): პრესოსტატი მხოლოდ ერთ ზღვრულ მნიშვნელობაზე ხსნის და კეტავს კონტაქტს; დატჩიკი კი წნევის რიცხვით მნიშვნელობას უწყვეტად გადასცემს. ამის წყალობით კონტროლერს შეუძლია გადახურების გამოთვლა, კონდენსატორის ვენტილატორის ბრუნების რეგულირება და სიმძლავრის კონტროლი.

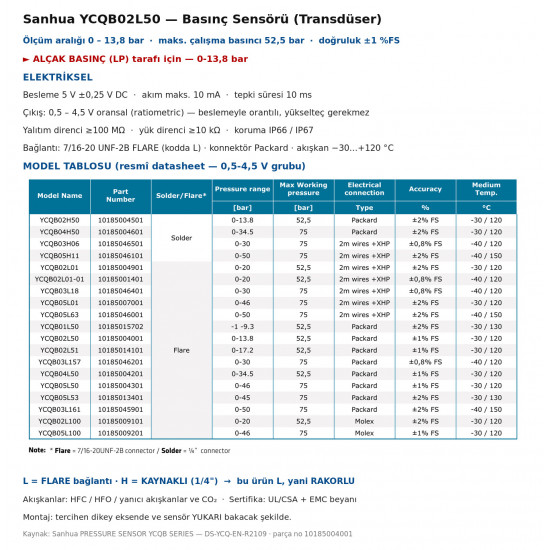

ტექნიკური მახასიათებლები (Sanhua-ს ოფიციალური Datasheet)

• მოდელი: Sanhua YCQB02L50 | Sanhua-ს არტიკული: 10185004001
• გაზომვის დიაპაზონი: 0 – 13,8 bar — დაბალი წნევის (LP) მხარისთვის
• მაქს. სამუშაო წნევა: 52,5 bar
• სიზუსტე: ±1 %FS (სრული სკალის მიმართ)
• გამოსავალი სიგნალი: 0,5 – 4,5 V პროპორციული (ratiometric)
• კვება: 5 V ± 0,25 V DC | დენი: მაქს. 10 mA | რეაგირების დრო: 10 ms
• მიერთება: 7/16-20 UNF-2B flare (გაიკით) — კოდში ასო L აღნიშნავს flare მიერთებას, ასო H — 1/4" სარჩილავ მიერთებას
• ელექტრო კონექტორი: Packard სოკეტი
• იზოლაციის წინაღობა: ≥100 MΩ | დატვირთვის წინაღობა: ≥10 kΩ
• დაცვის კლასი: IP66 / IP67
• სამუშაო გარემოს ტემპერატურა: −30 … +120 °C | ტენიანობა: 0-95 % RH
• თავსებადი ფრეონები: HFC და HFO ფრეონები, აალებადი ფრეონები და CO₂ (R744)
• სერტიფიკატები: UL/CSA · EMC დირექტივის დეკლარაცია

• 🔧 აირჩიეთ სწორი დიაპაზონი. ეს პროდუქტი ზომავს 0 – 13,8 bar დიაპაზონში. კონტურის მეორე მხარისთვის გამოიყენეთ მოდელი YCQB05L50 (0–46 bar). დიაპაზონზე მაღალი წნევა აზიანებს გაზომვას; ზედმეტად ფართო დიაპაზონი კი დაბალ წნევებზე ამცირებს გარჩევადობას.
• 🔧 მონტაჟი: სასურველია დაყენდეს ვერტიკალურ ღერძზე, დატჩიკით ზემოთ. ამით კორპუსში ზეთი და სითხე არ გროვდება.
• ⚠️ გადაამოწმეთ კონტროლერთან თავსებადობა. Sanhua ამ სერიას აწარმოებს გამოსავლის ორ ჯგუფად: 0,5-4,5 V (ეს პროდუქტი) და 0,5-3,5 V. Sanhua SEC სერიის კონტროლერები თავსებადია 0,5-3,5 V ჯგუფთან. შეამოწმეთ, სიგნალის რომელ დიაპაზონს ელოდება თქვენი კონტროლერი.
• Flare მიერთება ზედმეტად არ მოუჭიროთ; პროკლადკის ზედაპირზე ერთი წვეთი სამაცივრო ზეთის წასმა აუმჯობესებს ჰერმეტულობას.
• დატჩიკის კაბელი არ გაატაროთ ძალოვან კაბელებთან ერთ არხში — ელექტრული ხმაური არღვევს გაზომვას.
