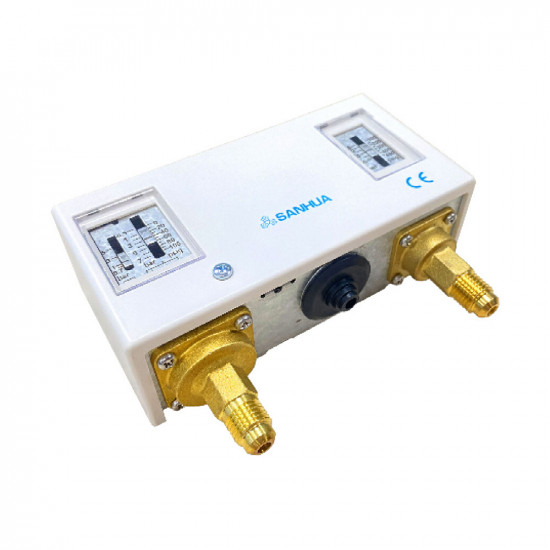

Sanhua PSV15AML-S51 ორმაგი პრესოსტატი – LP −0,5~7 bar ავტომატური / HP 6~32 bar ხელით რესეტი, 7/16" flare

Sanhua PSV15AML-S51 არის ორმაგი პრესოსტატი (წნევის რელე), რომელიც სამაცივრო და კონდიცირების კონტურებში კომპრესორს იცავს როგორც შეწოვის ზედმეტად დაბალი წნევისგან, ისე დაჭირხნის ზედმეტად მაღალი წნევისგან. ერთ კორპუსში ორი დამოუკიდებელი წნევის ბლოკია.

მაღალი წნევის რესეტი ხელით: კომპრესორი თავისით ხელახლა არ ჩაირთვება

ამ მოდელის განმასხვავებელი თვისება რესეტის რეჟიმია:

• დაბალი წნევა (LP) → ავტომატური რესეტი: შეწოვის წნევის ნორმაში დაბრუნებისას კომპრესორი თავისით ჩაირთვება.
• მაღალი წნევა (HP) → ხელით რესეტი: დაჭირხნის წნევის ზღვრის გადაჭარბებისას კონტაქტი იხსნება და არ იკეტება, სანამ ხელით არ მოხდება რესეტი.

მაღალი წნევით გათიშვა ყოველთვის გაუმართაობის ნიშანია (ჭუჭყიანი კონდენსატორი, გაჩერებული ვენტილატორი, ფრეონის ჭარბი რაოდენობა, დახშული ხაზი). ავტომატური რესეტის მქონე მოწყობილობა კომპრესორს ისევ და ისევ იმავე გაუმართაობაში ამუშავებს, ხელით რესეტი კი სერვისს ადგილზე იძახებს და კომპრესორის განმეორებით გათიშვას გამორიცხავს.

🔎 რომელი მოდელი ავირჩიო? იმავე წნევის დიაპაზონით ორივე მხარეს ავტომატური რესეტის მქონე ვერსიაც ხელმისაწვდომია ჩვენს კატალოგში. თუ გსურთ, რომ კონტური ადამიანის ჩარევის გარეშე აღდგეს მუშაობაზე, აირჩიეთ ავტომატური რესეტის მოდელი; თუ გსურთ, რომ მაღალი წნევის გაუმართაობა შეამჩნიონ და გამოიკვლიონ, აირჩიეთ ეს ხელით რესეტის მოდელი. უფრო მაღალი წნევის კონტურებისთვის იხილეთ PSV16 (HP 8~42 bar) ვერსია.

ტექნიკური მახასიათებლები (Sanhua-ს ოფიციალური Datasheet)

• მოდელი: Sanhua PSV15AML-S51 | Sanhua-ს ნაწილის ნომერი: 10660012202
• დაბალი წნევა (LP): დაყენება −0,5 … 7 bar · დიფერენციალი 0,7 … 5 bar (რეგულირებადი) · რესეტი ავტომატური
• მაღალი წნევა (HP): დაყენება 6 … 32 bar · დიფერენციალი 4 bar (ფიქსირებული) · რესეტი ხელით
• კონტაქტი: SPDT | კონტაქტის დატვირთვა: AC1 16 A / 400 V · AC3 16 A / 400 V · AC15 10 A / 400 V · DC 16 A / 24 V
• შეერთება: 7/16-20 UNF flare (გაიკით) — ორი ცალი
• მაქს. სამუშაო წნევა: HP მხარე 3,5 MPa (35 bar) · LP მხარე 1,65 MPa (16,5 bar)
• მაცივარაგენტის ტემპერატურა: −40 … +120 °C | გარემოს ტემპერატურა: −30 … +65 °C | ტენიანობა: 0-95% RH
• დაცვის კლასი: IP30 (IP44 ოფციურად)

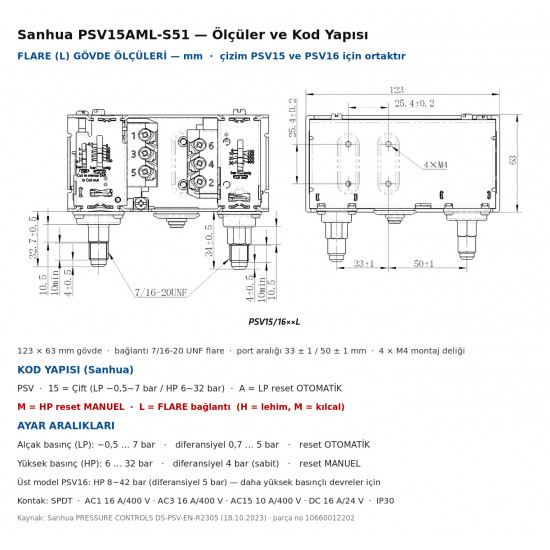

• ზომები: კორპუსი 123 × 63 mm · პორტებს შორის მანძილი 33 ± 1 / 50 ± 1 mm · 4 × M4 სამონტაჟო ხვრელი — მე-2 სურათზე ოფიციალური გაბარიტული ნახაზი
• თავსებადი მაცივარაგენტები: R22, R134a, R404A/R507, R407A/F, R407C, R410A, R448A/R449A, R450A, R452A, R513A
• სერტიფიკატები: CE (LVD 2014/35/EU · EN 60730-1, EN 60730-2-6) · UL 508 (E480941)

• 🔧 კოდის გაშიფვრა: PSV = წნევის კონტროლი · 15 = ორმაგი (LP −0,5~7 / HP 6~32 bar) · A = LP რესეტი ავტომატური · M = HP რესეტი ხელით · L = flare შეერთება. სარჩილი შეერთების ვერსია მთავრდება H ასოთი, კაპილარიანი ვერსია — M ასოთი.
• ⚠️ ეს ვარიანტი (S51) არ არის PED 2014/68/EU (EN 12263) სერტიფიცირებული. წნევის ქვეშ მომუშავე აღჭურვილობის დირექტივის ფარგლებში სერტიფიცირებული დამცავი რელეს მოთხოვნის მქონე პროექტებში უნდა შეირჩეს -S01 ვარიანტი (HP დიფერენციალი 4-ის ნაცვლად 5 bar).
• A2L/A3 მაცივარაგენტებისთვის, როგორიცაა R32, R290, R717 და R1234yf, სტანდარტულ სიაში დასტური არ არის; ამ მაცივარაგენტებისთვის საჭიროა მწარმოებლისგან კონკრეტული მოდელის დადასტურება.
• დაყენებისას HP გათიშვის მნიშვნელობა დატოვეთ სისტემის საპროექტო წნევასა და დამცავი კლაპანის დაყენებაზე დაბლა; LP გათიშვის მნიშვნელობა აირჩიეთ ისპარიტელის საპროექტო ტემპერატურის მიხედვით.
• Flare შეერთებას ზედმეტად ნუ მოუჭერთ; გაიკის ზედაპირზე ერთი წვეთი სამაცივრო ზეთის წასმა ჰერმეტულობას აუმჯობესებს.
