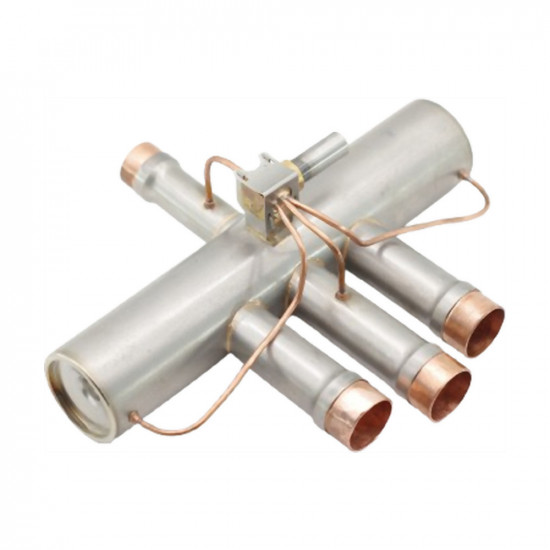

Sanhua SHF(L)-7H-34U-52 4-სვლიანი რევერსული კლაპანი – 3/8"→1/2", Kv 2,9, ინვერტორთან თავსებადი, კატუშკის გარეშე

Sanhua SHF(L)-7H-34U-52 არის ციკლის რევერსირების 4-სვლიანი კლაპანი სითბური ტუმბოებისა და გათბობა-გაგრილების სისტემებისთვის. შესასვლელი 3/8" ODF, დანარჩენი სამი მიერთება 1/2" ODF სარჩილავია.

სითბურ ტუმბოში ციკლს აბრუნებს — შესაფერისია ინვერტორული კომპრესორის მქონე სისტემებისთვისაც

4-სვლიანი კლაპანი განსაზღვრავს, რომელ თბომცვლელს მიეწოდება კომპრესორის ნაწნევი აირი. გაგრილების პოზიციაში გარე ბლოკი კონდენსატორია, შიდა ბლოკი კი ისპარიტელი. როცა კლაპანი პოზიციას იცვლის, როლები ერთმანეთს ენაცვლება და იგივე კონტური გათბობაზე მუშაობს. დეფროსტის (ყინულის გალღობის) ციკლიც ამ კლაპნით სრულდება.

ეს მოდელი Sanhua-ს "Variable & Fixed Speed" კლასს მიეკუთვნება, ანუ მისი გამოყენება შესაძლებელია ცვლადბრუნიანი (ინვერტორული) კომპრესორის მქონე სისტემებშიც. ინვერტორულ სისტემებში კომპრესორის დაბალ ბრუნებზე მუშაობისას სისტემაში წნევათა სხვაობა მცირდება. კლაპნის გადართვისთვის საჭირო მინიმალური წნევათა სხვაობა ამ სერიაში 0,1 MPa-მდეა (1 ბარი) შემცირებული. ძველ -51 სერიაში ეს მნიშვნელობა 0,25 MPa იყო. დაბალ ბრუნებზე გადართვის შეუძლებლობის მთავარი მიზეზი სწორედ ეს არის.

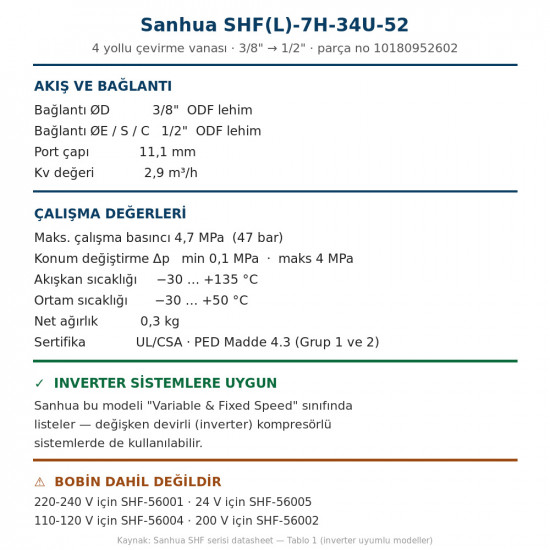

ტექნიკური მახასიათებლები (ოფიციალური Sanhua Datasheet, ცხრილი 1)

• მოდელი: Sanhua SHF(L)-7H-34U-52 | ნაწილის ნომერი: 10180952602
• სისტემის ტიპი: Variable & Fixed Speed — ინვერტორული და მუდმივბრუნიანი სისტემები
• მიერთება ØD: 3/8" ODF სარჩილავი | ØE / S / C: 1/2" ODF სარჩილავი
• პორტის დიამეტრი: 11,1 მმ | Kv მნიშვნელობა: 2,9 მ³/სთ
• მაქს. სამუშაო წნევა (MOP): 4,7 MPa = 47 ბარი
• გადართვის წნევათა სხვაობა (OPD): მინ. 0,1 MPa · მაქს. 4 MPa
• მაცივარაგენტის ტემპერატურა (TS): −30 … +135 °C | გარემოს ტემპერატურა: −30 … +50 °C
• წმინდა წონა: 0,3 kg
• სერტიფიკატი: UL / CSA · PED მუხლი 4.3 (სითხეთა ჯგუფი 1 და 2)
• თავსებადი მაცივარაგენტები: R22 · R134a · R404A · R407C · R410A · R507 · R450A/R513A · R32 · R290 · R1234ze(E) · R1234yf

🚨 კატუშკა კომპლექტში არ შედის

Sanhua-ს 4-სვლიანი კლაპნები კატუშკის გარეშე იყიდება. კლაპანი აირის წნევით მუშაობს. ელექტროენერგია მიეწოდება მხოლოდ კატუშკას, რომელიც მიმართულების განმსაზღვრელ პილოტურ კლაპანს მართავს. კატუშკა ქსელის ძაბვის მიხედვით ცალკე შეირჩევა:

• 🔧 მონტაჟის პოზიცია: Sanhua-ს ინსტრუქცია ცალსახაა. კლაპანი ისე მონტაჟდება, რომ კატუშკა ზემოთ იყოს მიმართული ან კორპუსის ღერძი ჰორიზონტალური იყოს. ნაკადის მიმართულება სამონტაჟო ინსტრუქციის მიხედვით დგინდება.
• ⚠️ რჩილვის გაფრთხილება: კორპუსი თხელკედლიანია და შიგნით ტეფლონის ზოლოტნიკი აქვს. რჩილვისას კორპუსი სველი ქსოვილით შემოახვიეთ და ალი პირდაპირ კორპუსზე არ მიმართოთ. ზედმეტი სითბო ზოლოტნიკს სამუდამოდ გაჭედავს.
• გაუმართაობის დიაგნოსტიკა: თუ კლაპანი მიმართულებას არ იცვლის, შეამოწმეთ თანმიმდევრობით: (1) მთელია თუ არა კატუშკის გრაგნილი, (2) მიეწოდება თუ არა კატუშკას ძაბვა, (3) არის თუ არა სისტემაში მინიმუმ 0,1 MPa წნევათა სხვაობა. თუ სამივე წესრიგშია, პრობლემა პილოტურ კლაპანშია.
• გჭირდებათ უფრო დიდი სიმძლავრე? იმავე სერიის 3/8" შესასვლელით / 1/2" გამოსასვლელით ერთი ზომით დიდი მოდელია SHF(L)-11H-35U, ერთი ზომით პატარა კი SHF(L)-4H-23U-52 (5/16"→3/8").
