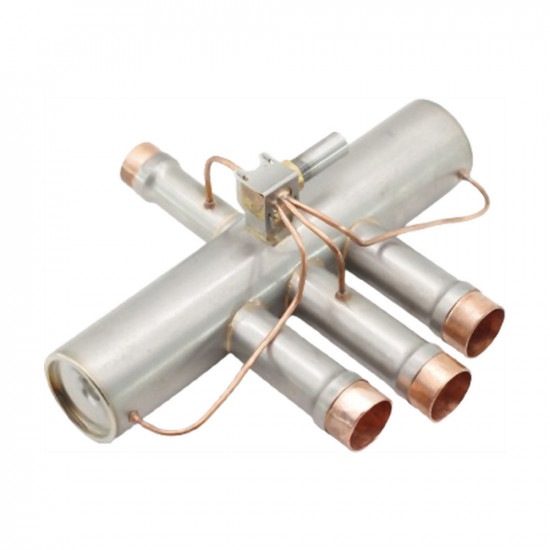

Sanhua SHF(L)-4H-23U-52 4-სვლიანი რევერსის (Reversing) კლაპანი – 5/16"→3/8", Kv 1,6, ინვერტორთან თავსებადი, კატუშკის გარეშე

Sanhua SHF(L)-4H-23U-52 — სითბურ ტუმბოებსა და გათბობა-გაგრილების სისტემებში ციკლის რევერსის 4-სვლიანი კლაპანი. შესასვლელი — 5/16" ODF, დანარჩენი სამი მიერთება — 3/8" ODF სარჩილავი.

სითბურ ტუმბოში ციკლს აბრუნებს — შესაფერისია ინვერტორული კომპრესორის მქონე სისტემებისთვისაც

4-სვლიანი კლაპანი განსაზღვრავს, რომელ თბომცვლელში გაიგზავნება კომპრესორის ნაწნევი აირი. გაგრილების რეჟიმში გარე ბლოკი კონდენსატორია, შიდა ბლოკი — ისპარიტელი; კლაპანის გადართვისას როლები იცვლება და იგივე კონტური გათბობაზე მუშაობს. დეფროსტის (ყინულის დადნობის) ციკლიც ამ კლაპანით სრულდება.

ეს მოდელი Sanhua-ს „Variable & Fixed Speed“ კლასს მიეკუთვნება — ანუ მისი გამოყენება შესაძლებელია ცვლადი ბრუნების (ინვერტორული) კომპრესორის მქონე სისტემებშიც. ინვერტორულ სისტემებში კომპრესორის დაბალ ბრუნებზე მუშაობისას სისტემაში წნევათა სხვაობა მცირდება; კლაპანის გადართვისთვის საჭირო მინიმალური წნევათა სხვაობა ამ სერიაში 0,1 MPa-მდე (1 ბარი) არის შემცირებული. ძველ -51 სერიაში ეს მნიშვნელობა 0,25 MPa იყო — დაბალ ბრუნებზე გადაურთველობის პრობლემის მთავარი მიზეზი სწორედ ესაა.

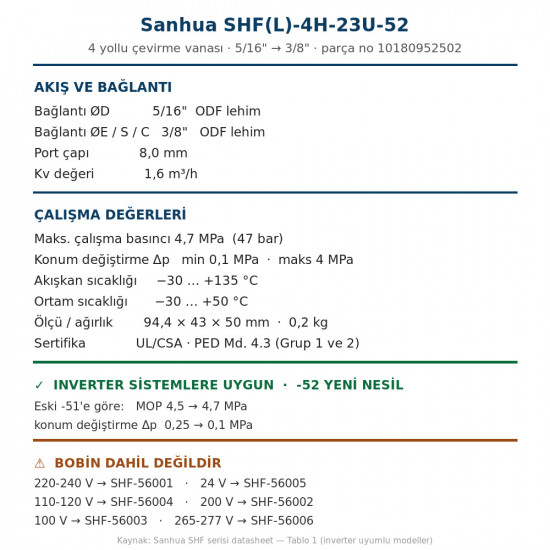

ტექნიკური მახასიათებლები (Sanhua-ს ოფიციალური Datasheet, ცხრილი 1)

• მოდელი: Sanhua SHF(L)-4H-23U-52 | ნაწილის №: 10180952502
• სისტემის ტიპი: Variable & Fixed Speed — ინვერტორული და მუდმივი ბრუნების სისტემები
• მიერთება ØD: 5/16" ODF სარჩილავი | ØE / S / C: 3/8" ODF სარჩილავი
• პორტის დიამეტრი: 8,0 მმ | Kv მნიშვნელობა: 1,6 მ³/სთ
• მაქს. სამუშაო წნევა (MOP): 4,7 MPa = 47 ბარი
• გადართვის წნევათა სხვაობა (OPD): მინ 0,1 MPa · მაქს 4 MPa
• ფრეონის ტემპერატურა (TS): −30 … +135 °C | გარემოს ტემპერატურა: −30 … +50 °C
• ნეტო წონა: 0,2 კგ · ზომა 94,4 × 43 × 50 მმ
• სერტიფიკატი: UL / CSA · PED მუხლი 4.3 (სითხეთა ჯგუფი 1 და 2)
• თავსებადი ფრეონები: R22 · R134a · R404A · R407C · R410A · R507 · R450A/R513A · R32 · R290 · R1234ze(E) · R1234yf

🚨 კატუშკა კომპლექტში არ შედის

Sanhua-ს 4-სვლიანი კლაპანები კატუშკის გარეშე იყიდება. კლაპანი აირის წნევით მუშაობს; ელექტროენერგია მხოლოდ კატუშკას მიეწოდება, რომელიც მიმართულების განმსაზღვრელ პილოტურ კლაპანს მართავს. კატუშკა ქსელის ძაბვის მიხედვით ცალკე შეირჩევა:

• 🔧 მონტაჟის პოზიცია: Sanhua-ს ინსტრუქცია ცალსახაა — კლაპანი მონტაჟდება ისე, რომ კატუშკა ზემოთ იყოს მიმართული ან კორპუსის ღერძი ჰორიზონტალური იყოს. ნაკადის მიმართულება სამონტაჟო ინსტრუქციის მიხედვით დგინდება.
• ⚠️ რჩილვის გაფრთხილება: კორპუსი თხელკედლიანია და შიგნით ტეფლონის ცოცია აქვს. რჩილვისას კორპუსი სველი ქსოვილით შეახვიეთ, ალი პირდაპირ კორპუსზე არ მიუშვიროთ — ზედმეტი სიცხე ცოციას სამუდამოდ აჭედავს.
• დიაგნოსტიკა: თუ კლაპანი მიმართულებას არ იცვლის, თანმიმდევრობით შეამოწმეთ — (1) კატუშკის გრაგნილი მთელია თუ არა, (2) კატუშკას ძაბვა მიეწოდება თუ არა, (3) სისტემაში არის თუ არა მინიმუმ 0,1 MPa წნევათა სხვაობა. თუ სამივე წესრიგშია, პრობლემა პილოტურ კლაპანშია.
• მეტი სიმძლავრე გჭირდებათ? ერთი ზომით დიდია SHF(L)-7H-34U-52 (3/8"→1/2", Kv 2,9), მის შემდეგ — SHF(L)-11H-35U. ეს მოდელი სერიის ყველაზე მცირე ზომაა.
