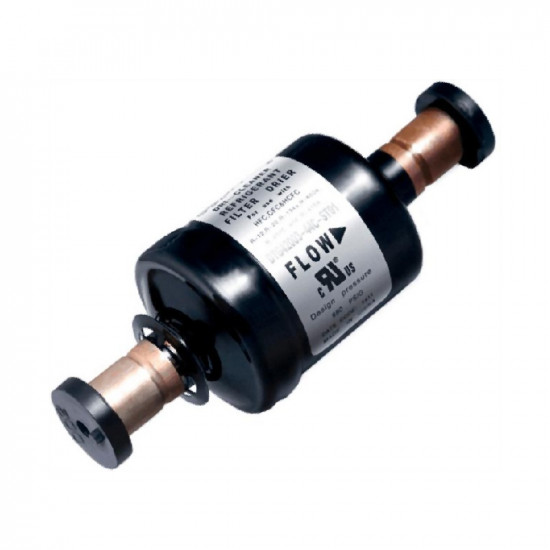

Sanhua DTG-A05020-901 ფილტრ-ოსუშიტელი (ფილტრ-საშრობი) – 1/4" ODF ჩასარჩილი, 5 inch³, 48,3 ბარი

Sanhua DTG-A05020-901 არის სითხის (თხევადი) ხაზზე დასაყენებელი 1/4" ODF ჩასარჩილი ფილტრ-ოსუშიტელი (ფილტრ-საშრობი). მყარგულიანი 5 inch³ (82 cm³) კორპუსით იგი სისტემაში აკავებს ტენს, მჟავას და მყარ ჭუჭყს.

სითხის ხაზის ფილტრ-ოსუშიტელი, რომელიც კომპრესორს ტენისა და ჭუჭყისგან იცავს — ჩასარჩილი, პროკლადკის გარეშე

კონტურში დარჩენილი ტენი ფრეონთან და ზეთთან შერევით წარმოქმნის მჟავას; მჟავა ჯერ გრაგნილის იზოლაციას აზიანებს, შემდეგ კი კომპრესორს გამოიყვანს მწყობრიდან. ტენი ასევე ტრვ-ის ან კაპილარის გამოსასვლელზე იყინება და ხაზს კეტავს. ფილტრ-ოსუშიტელი ორივე რისკს ერთდროულად გამორიცხავს.

კორპუსი და მიერთებები ჩასარჩილია; გარეთ გამავალი პროკლადკა ან ხრახნიანი მიერთება არ აქვს. ეს მისი ყველაზე აშკარა უპირატესობაა ხრახნიან ფილტრ-ოსუშიტელებთან შედარებით, რომლებიც დროთა განმავლობაში იხსნება და ჟონავს.

ტექნიკური მახასიათებლები (Sanhua-ს ოფიციალური Datasheet ds-dtg-fg-en-r2206)

• მოდელი: Sanhua DTG-A05020-901
• მიერთება: 1/4" (6 მმ) ODF ჩასარჩილი, ორივე ბოლო ერთი ზომის
• 🔑 კოდის გაშიფვრა: DTG-A05020-901 → 05 შიდა მოცულობა 5 inch³ · 02 მიერთება 1/4" · 0 დიუმური ჩასარჩილი (1 რომ ყოფილიყო — მეტრული მმ) · 901 სტანდარტული პროდუქტი

• კორპუსის ტიპი: მყარი გული (solid core) · შიდა მოცულობა 5 inch³ (82 cm³)

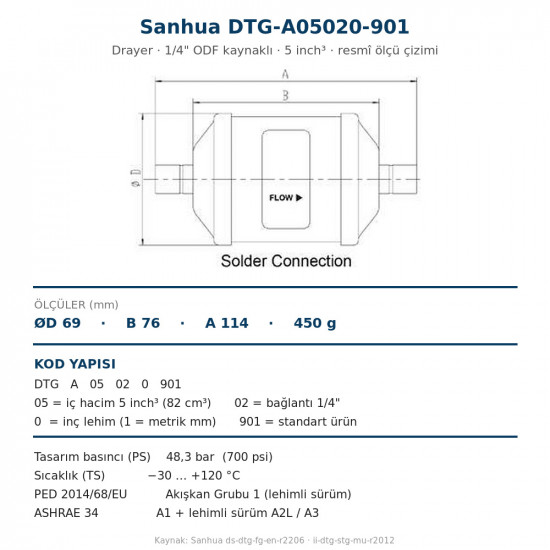

• ზომები: კორპუსის დიამეტრი ØD 69 მმ · კორპუსის სიგრძე B 76 მმ · საერთო სიგრძე A 114 მმ
• ნეტო წონა: 450 გ
• საპროექტო წნევა (PS): 48,3 ბარი (700 psi)
• სამუშაო ტემპერატურა (TS): −30 … +120 °C
• სერტიფიკატი: PED 2014/68/EU სითხეების ჯგუფი 1 (ჩასარჩილი ვერსია) · ANSI/ASHRAE 34 A1, ჩასარჩილ ვერსიაში ასევე A2L / A3
• ნაკადის მიმართულება: ცალმხრივი — კორპუსზე არსებული FLOW ისარი ნაკადის მიმართულებას აჩვენებს

• 🔥 გამოსადეგია A2L და A3 ფრეონებისთვის. Sanhua-ს მონტაჟის ინსტრუქცია ჩასარჩილ ვერსიას ASHRAE 34-ის მიხედვით A2L და A3 კლასისთვის (R32, R454B, R290, R1234yf) შესაფერისად მიიჩნევს. ხრახნიან ვერსიებს ეს დაშვება არ აქვს.
• ⚠️ რჩილვის გაფრთხილება: Sanhua მოითხოვს, რომ ფილტრ-ოსუშიტელის კორპუსი არ გადახურდეს — კორპუსი შემოახვიეთ სველი ქსოვილით და გამოიყენეთ შესაბამისი სარჩილი (SilFos 15 ტიპის). ჭარბი სითბო გულს აზიანებს.
• ⚠️ ისრის მიმართულება სავალდებულოა: FLOW ისარი მიმართული უნდა იყოს კონდენსატორიდან ტრვ-ისკენ. შებრუნებით დაყენებული ფილტრ-ოსუშიტელი დაკავებულ ჭუჭყს სისტემაში აბრუნებს.
• მონტაჟის ადგილი: სითხის ხაზზე, სმოტროვოე სტეკლოსა და ტრვ-მდე. კომპრესორის დაწვის შემდეგ ფილტრ-ოსუშიტელი აუცილებლად იცვლება.
• იგივე კორპუსის სხვა მიერთებები: 1/2" (კოდი 04) · 5/8" (05). უფრო მცირე ხაზისთვის ირჩევენ 3 inch³ კორპუსს (DTG-A030xx).
