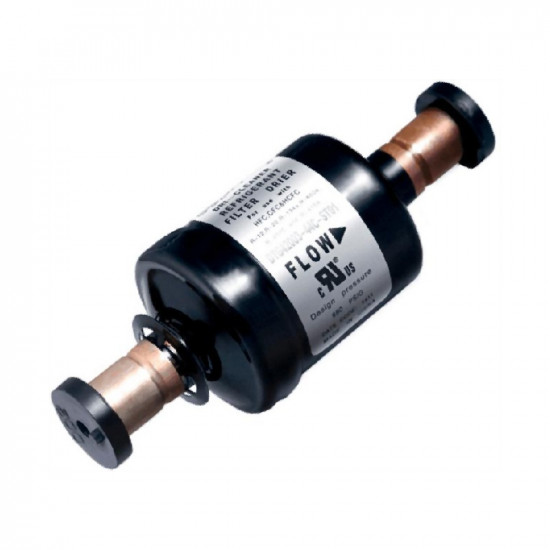

Sanhua DTG-A03030-901 ფილტრ-ოსუშიტელი (საშრობი ფილტრი) – 3/8" ODF სარჩილავი, 3 inch³, 48,3 bar

Sanhua DTG-A03030-901 სითხის (ლიკვიდის) ხაზზე დასაყენებელი 3/8" ODF სარჩილავი ფილტრ-ოსუშიტელია (საშრობი ფილტრი). მყარგულიანი 3 inch³ (49 cm³) კორპუსით იგი სისტემაში აკავებს ტენს, მჟავას და მყარ ჭუჭყს.

კომპრესორის ტენისა და ჭუჭყისგან დამცავი სითხის ხაზის ფილტრ-ოსუშიტელი — სარჩილავი, პროკლადკის გარეშე

კონტურში დარჩენილი ტენი ფრეონთან და ზეთთან შერევით მჟავას წარმოქმნის; მჟავა ჯერ გრაგნილის იზოლაციას აზიანებს, შემდეგ კი კომპრესორს. ტენი ასევე ტრვ-ის ან კაპილარის გამოსასვლელზე იყინება და ხაზს ხშობს. ფილტრ-ოსუშიტელი ორივე რისკს ერთდროულად აღკვეთს.

კორპუსი და მიერთებები სარჩილავია; გარეთ გამავალი პროკლადკა ან რაკორი არ აქვს. ეს მისი ყველაზე აშკარა უპირატესობაა რაკორიან ფილტრ-ოსუშიტელებთან შედარებით, რომლებიც დროთა განმავლობაში იხსნება და ჟონავს.

3 inch³ რომელი სისტემისთვის? ეს კორპუსი სერიის ყველაზე მცირე ზომაა — შეირჩევა მცირე სავაჭრო მაცივრებისთვის, მაცივრებისა და ვიტრინა-მაცივრებისთვის, სპლიტ-კონდიციონერებისა და დაბალი სიმძლავრის დანადგარებისთვის. უფრო მაღალი სიმძლავრის ხაზებზე იმავე მიერთებით უპირატესობა ენიჭება 5 inch³ კორპუსს.

ტექნიკური მახასიათებლები (Sanhua-ს ოფიციალური Datasheet ds-dtg-fg-en-r2206)

• მოდელი: Sanhua DTG-A03030-901
• მიერთება: 3/8" (10 mm) ODF სარჩილავი, ორივე ბოლო ერთი ზომისაა
• 🔑 კოდის წაკითხვა: DTG-A03030-901 → 03 შიდა მოცულობა 3 inch³ · 03 მიერთება 3/8" · 0 დიუმური სარჩილავი (1 რომ ყოფილიყო — მეტრული mm) · 901 სტანდარტული პროდუქტი
• კორპუსის ტიპი: მყარი გული (solid core) · შიდა მოცულობა 3 inch³ (49 cm³)

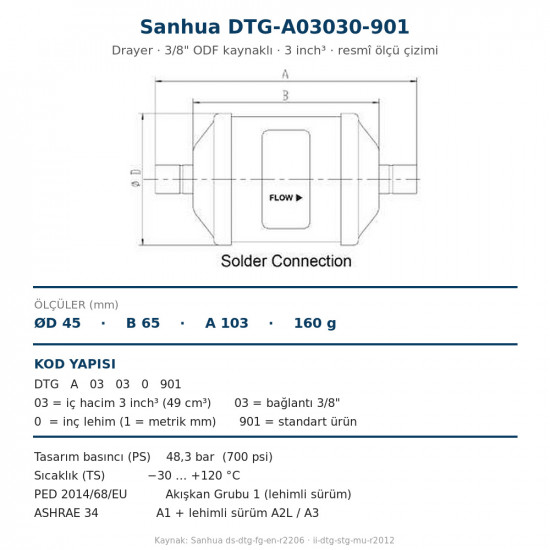

• ზომები: კორპუსის დიამეტრი ØD 45 mm · კორპუსის სიგრძე B 65 mm · საერთო სიგრძე A 103 mm
• წმინდა წონა: 160 g
• საპროექტო წნევა (PS): 48,3 bar (700 psi)
• სამუშაო ტემპერატურა (TS): −30 … +120 °C
• სერტიფიკატი: PED 2014/68/EU მუხლი 4.3, სითხეთა ჯგუფი 1 (სარჩილავი ვერსია) · ANSI/ASHRAE 34 A1, სარჩილავ ვერსიაში კი A2L / A3
• ნაკადის მიმართულება: ცალმხრივი — კორპუსზე არსებული FLOW ისარი ნაკადის მიმართულებას აჩვენებს

• 🔥 გამოსადეგია A2L და A3 ფრეონებისთვის. Sanhua-ს სამონტაჟო ინსტრუქცია სარჩილავ ვერსიას ASHRAE 34-ის მიხედვით A2L და A3 კლასისთვის (R32, R454B, R290, R1234yf) შესაფერისად მიიჩნევს. რაკორიან ვერსიებს ეს დასტური არ აქვს.
• ⚠️ რჩილვის გაფრთხილება: კორპუსი შეახვიეთ სველ ქსოვილში და გამოიყენეთ შესაბამისი შენადნობი (SilFos 15 ტიპის). ზედმეტი სითბო გულს შეუქცევადად აზიანებს; Sanhua მოითხოვს, რომ კორპუსის ტემპერატურამ 120 °C-ს არ გადააჭარბოს.
• ⚠️ ისრის მიმართულება აუცილებელია: FLOW ისარი მიმართული უნდა იყოს კონდენსატორიდან ტრვ-ისკენ. შებრუნებით დაყენებული ფილტრ-ოსუშიტელი დაკავებულ ჭუჭყს სისტემაში აბრუნებს.
• მონტაჟის ადგილი: სითხის ხაზზე, სმოტროვოე სტეკლოსა და ტრვ-მდე. კომპრესორის დაწვის (burnout) შემდეგ ფილტრ-ოსუშიტელი აუცილებლად იცვლება.
• იმავე კორპუსის სხვა მიერთებები: 1/4" (კოდი 02). უფრო დიდი ხაზისთვის 5 inch³ კორპუსი: DTG-A05030-901 (3/8") და DTG-A05020-901 (1/4").
