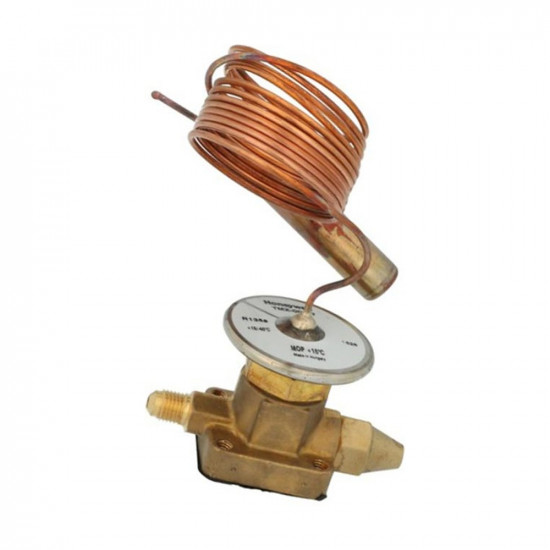

Resideo (Honeywell) TMX-00039 ტრვ-ს თერმოსტატული ზედა კორპუსი – R404A, MOP −10 °C, დაბალანსებული პორტი, PS 34 bar

Resideo (Honeywell) TMX-00039 არის TMX სერიის ტრვ-ების (ტერმორეგულირებადი ვენტილების) ზედა კორპუსი (თერმოთავი / power element). განკუთვნილია R404A-სთვის, აქვს გაზის დამუხტვა და MOP −10 °C წნევის შეზღუდვა.

შეცვალეთ დამუხტვის ტიპი კორპუსის დემონტაჟის გარეშე — ზედა კორპუსი ცალკე იყიდება

TMX სერია მოდულურია: ვენტილი სამი ნაწილისგან შედგება — ზედა კორპუსი (ეს პროდუქტი), ფუძე (TMXL დასარჩილი / TMXB ქანჩიანი) და შესაცვლელი ორიფისის კარტრიჯი. ფუძე ხაზზე მიერთებული რჩება; თუ დამუხტვის ტიპი ან MOP-ის მნიშვნელობა იცვლება, იხსნება და იცვლება მხოლოდ ზედა კორპუსი.

პრაქტიკაში ეს ნიშნავს: როდესაც სისტემა R404A-ზე გადადის ან დაბალი ტემპერატურის დიაპაზონზე ხდება გადასვლა, ვენტილის მახასიათებელი იცვლება ხაზის გაჭრის, რჩილვისა და ფრეონის დაცლის გარეშე. მუშაობა გრძელდება იმავე ფუძითა და ორიფისით.

რას აკეთებს MOP −10 °C

MOP (Maximum Operating Pressure) არ აძლევს შეწოვის წნევას დადგენილ მნიშვნელობაზე მაღლა ასვლის საშუალებას. გაშვებისას, დეფროსტის შემდეგ ჩართვისას და თბილი დატვირთვის დროს შეწოვის წნევა სწრაფად იზრდება; ძრავა საპროექტო დენზე მეტად იტვირთება. MOP-იანი ვენტილი ამ დროს ნაკადს ზღუდავს და კომპრესორს იცავს.

ამ მოდელში MOP არის −10 °C და ოფიციალური ცხრილის მიხედვით მუშაობს −10 °C … −50 °C აორთქლების დიაპაზონში — დაბალი ტემპერატურის გამოყენება: მოროზილნიკი, შოკური გაყინვა, დაბალტემპერატურული სამაცივრე კამერა.

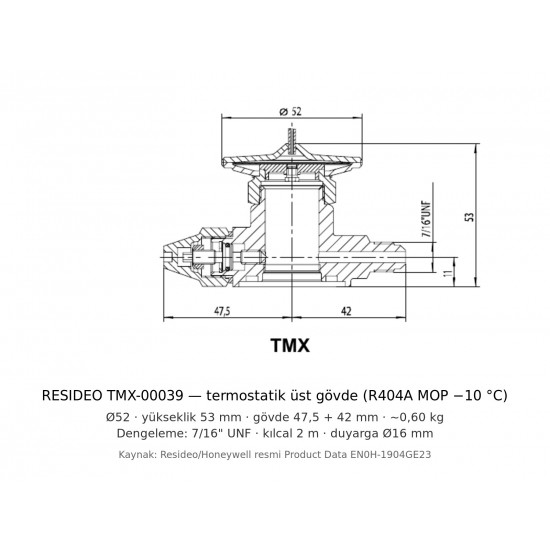

ტექნიკური მახასიათებლები (ოფიციალური Resideo Product Data EN0H-1904GE23)

• მოდელი: Resideo (Honeywell) TMX-00039 | ტიპი: TMX სერიის ზედა კორპუსი (თერმოთავი)
• ფრეონი: R404A (R507A იმავე დამუხტვის დიაპაზონში)
• დამუხტვა: დემპფირებული გაზის დამუხტვა, წნევის შეზღუდვით — MOP −10 °C
• აორთქლების დიაპაზონი: −10 °C … −50 °C
• მაქს. წნევა (PS): 34 bar(a) | საცდელი წნევა (PF): 37,4 bar(a)
• კაპილარი: 2 m | თერმობალონის დიამეტრი: 16 mm
• სტატიკური გადახურება: დაახლოებით 3,5 K (ქარხნული დაყენება)
• მაქს. გარემოს ტემპერატურა: 100 °C | თერმობალონის მაქს. ტემპერატურა: 140 °C (გაზის დამუხტვა)
• გათანაბრება: გარე გათანაბრება, ინტეგრირებული ვენტილის კორპუსში — ცალკე გათანაბრების მიერთება 7/16" UNF
• კორპუსი: დაბალანსებული პორტი (balanced port) — კონდენსაციის წნევის ცვლილებისას სიმძლავრე უცვლელი რჩება
• მასალა: კორპუსი და ფუძე თითბერი · თერმოთავი და მემბრანა უჟანგავი ფოლადი (შედუღებული დამცავ გაზში)
• წონა: დაახლოებით 0,60 kg
• ნომინალური სიმძლავრის დიაპაზონი (სერია): 17,0 … 75,1 kW (R22-ის პირობებში)

თავსებადი ფუძეები და MOP-ის სხვა ვარიანტები

ფუძეები: TMXL — დასარჩილი ფუძე, გამჭოლი (D) ან კუთხოვანი (W) კონსტრუქცია · TMXB — ქანჩიანი ფუძე, გამჭოლი. ფუძე და ორიფისის კარტრიჯი ამ პროდუქტში არ შედის, შეკვეთა ცალკე ხდება.

• 🚨 კრიტიკული წესი გაზის დამუხტვის MOP-იან ვენტილებზე: Resideo-ს შენიშვნა — თერმობალონი ნებისმიერ პირობებში უფრო ცივი უნდა იყოს, ვიდრე კაპილარი და თერმოთავი. TMX სერიაში თერმოთავი თხევადი ფრეონით თბება, ამიტომ ეს პირობა კონსტრუქციულად სრულდება; მიუხედავად ამისა, თავი არ დააიზოლიროთ და არ გააგრილოთ.
• 🔧 სამონტაჟო პოზიცია თავისუფალია — ვენტილის მონტაჟი ნებისმიერ მდგომარეობაში შეიძლება.
• 🔧 თერმობალონის განთავსება: ჰორიზონტალური შეწოვის ხაზის ზედა ნახევარზე, სითხის ჯიბის შემდეგ არასოდეს არ თავსდება. თერმობალონი აუცილებლად უნდა დაიზოლიროს; წინააღმდეგ შემთხვევაში გარემოს ტემპერატურა ჩვენებას ამახინჯებს.
• 🔧 გარე გათანაბრების ხაზი უნდა იყოს 6 mm ან 1/4" დიამეტრის და მიერთდეს თერმობალონის შემდეგ. ზეთის გათანაბრების ხაზში მოხვედრის თავიდან ასაცილებლად დატოვეთ მარყუჟი (overbow).
• გადახურების დაყენება: ქარხნული დაყენება კალიბრებულია მინიმალური გადახურებისა და ისპარიტელის საუკეთესო გამოყენებისთვის — საჭიროების გარეშე არ შეეხოთ. თუ დაყენება საჭიროა: საათის ისრის მიმართულებით = ნაკადი მცირდება, გადახურება იზრდება. ერთი სრული ბრუნი ცვლის დაახლოებით 0,3 bar-ით.
• ⚠️ რჩილვის შემდეგ ფუძე წყლით არ გააგრილოთ — უეცარი გაგრილება კორპუსს ბზარავს.
