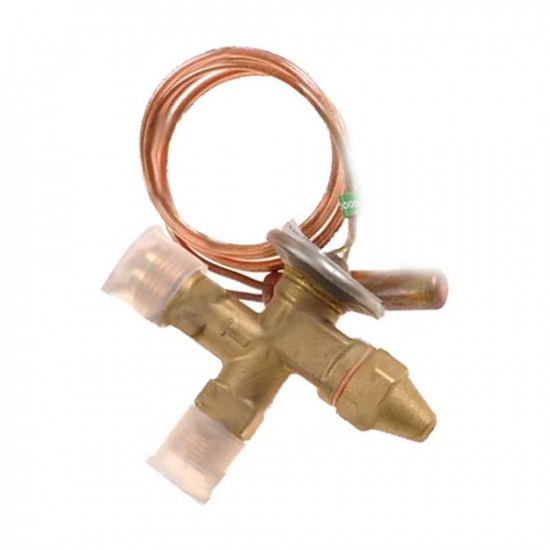

Resideo (Honeywell) TMVX-00108 ტრვ (ტერმორეგულირებადი ვენტილი) – R404A/R507A, გარე გათანაბრება, ±0…−50 °C, შესაცვლელი ორიფისი

Resideo (Honeywell) TMVX-00108 არის გარე გათანაბრების (external equalizer) ტრვ-ს (ტერმორეგულირებადი ვენტილის) კორპუსი R404A / R507A-სთვის (ასევე R402A, R407B, R502). აორთქლების დიაპაზონი: ±0 … −50 °C. ეს არის სამაცივრე კამერის, შოკური გაყინვის კარადისა და მოროზილნიკ-ვიტრინების სამუშაო დიაპაზონი. ორიფისი იცვლება კარტრიჯის სახით: ერთი და იგივე კორპუსი, კარტრიჯის არჩევის მიხედვით, მუშაობს 0,36 kW-დან 15,8 kW-მდე (R404A).

გარე გათანაბრების კორპუსი: სავალდებულოა დისტრიბუტორიან და მრავალკონტურიან ისპარიტელებში

შიდა გათანაბრების ვენტილი „ხედავს“ წნევას ისპარიტელის შესასვლელში, გარე გათანაბრების ვენტილი კი გამოსასვლელში. თუ ისპარიტელს აქვს სითხის დისტრიბუტორი (distributor) ან კონტური გრძელი და მრავალსვლიანია, შესასვლელსა და გამოსასვლელს შორის წნევის მნიშვნელოვანი ვარდნა წარმოიქმნება. შიდა გათანაბრების ვენტილი ამ ვარდნას ვერ ხედავს, ამიტომ გადახურებას (superheat) მაღლა აფასებს და ისპარიტელს შიმშილზე ტოვებს. TMVX-ის 7/16" UNF გათანაბრების ხაზი ისპარიტელის გამოსასვლელს უერთდება. ვენტილი იღება რეალური შეწოვის წნევის მიხედვით და სიმძლავრე სრულად გამოიყენება. Honeywell დისტრიბუტორიან სისტემებში გარე გათანაბრებას სავალდებულოდ მიიჩნევს.

ადსორბციული (კომბინირებული) თერმული მუხტი. კაპილარი და ვენტილის თავი რომც გათბეს, მუხტი მხოლოდ თერმობალონის ტემპერატურაზე რეაგირებს. ამიტომ ვენტილი სტაბილურად მუშაობს ცხელი აირით დეფროსტის სისტემებში და გაყინულ გარემოში, რხევის (hunting) გარეშე. იგივე თერმული მუხტი R404A ჯგუფის ხუთივე ფრეონს ფარავს: ფრეონის შეცვლისას ვენტილის შეცვლა საჭირო არ არის.

ტექნიკური მახასიათებლები (ოფიციალური Honeywell Product Data EN0H-1900GE23)

• მოდელი: Resideo (Honeywell) TMVX-00108: ვენტილის კორპუსი + თერმობალონის სამაგრი; ორიფისის კარტრიჯი კომპლექტში არ შედის
• ტიპი: ტერმორეგულირებადი ვენტილი, გარე გათანაბრებით, შესაცვლელი ორიფისით, MOP-ის გარეშე
• ფრეონები: R404A · R507A · R402A · R407B · R502 (ერთი თერმული მუხტი)
• აორთქლების დიაპაზონი: ±0 … −50 °C
• მაქს. წნევა: PS 36 bar(a) · საცდელი წნევა PF 39,6 bar(a)
• მიერთებები: შესასვლელი 5/8" UNF · გამოსასვლელი 3/4" UNF (გაიკით / flare) · გათანაბრების ხაზი 7/16" UNF
• კაპილარი: 1,5 მ · თერმობალონი Ø12 mm · თერმობალონის მაქს. ტემპერატურა 140 °C
• სტატიკური გადახურების რეგულირება: ≈3 K (რეგულირდება ღეროთი; 1 ბრუნი ≈ 0,55 bar)
• მასალა: თითბრის კორპუსი · უჟანგავი ფოლადის თერმული თავი და მემბრანა (შედუღებული დამცავი აირის ქვეშ)

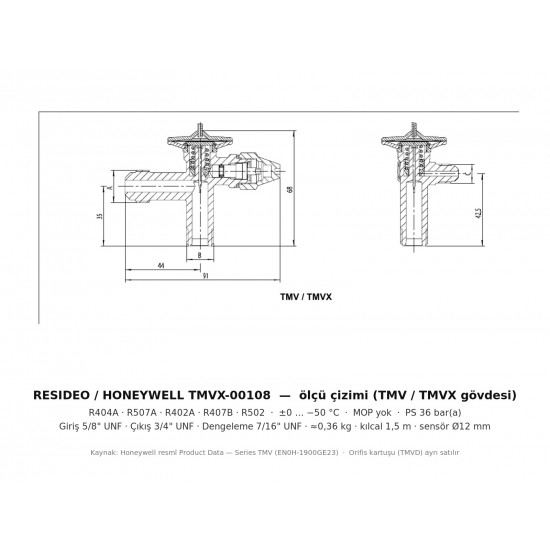

• წონა: ≈0,36 kg. მე-2 სურათზე ოფიციალური ზომების ნახაზია

ორიფისის კარტრიჯის შერჩევა: სიმძლავრე R404A-ზე

სიმძლავრეს კორპუსი კი არა, კარტრიჯი განსაზღვრავს. ოფიციალური ცხრილის პირობები: t0 = +4 °C, tc = +38 °C, 1 K-ით გადაცივებული სითხე. დაბალტემპერატურულ გამოყენებისას (−30 °C და ქვემოთ) რეალური სიმძლავრე ამ მნიშვნელობებზე დაბალია, ამიტომ აირჩიეთ ერთი საფეხურით დიდი კარტრიჯი.

• 🚨 ორიფისის გარეშე ვენტილი ფრეონს არ ატარებს. კორპუსთან ერთად შეუკვეთეთ თქვენი სიმძლავრის შესაბამისი TMVD კარტრიჯი. კარტრიჯები ჩვენს კატალოგში ცალკე პროდუქტებად არის წარმოდგენილი.
• 🔧 გათანაბრების ხაზი: 6 mm / 1/4" მილით, თერმობალონის შემდეგ, შეწოვის ხაზის ზედა მხრიდან აიღება. ხაზში ზეთის მოხვედრის თავიდან ასაცილებლად დატოვეთ მარყუჟი (overbow). თუ გათანაბრების ხაზი მიერთებული არ არის ან დახშულია, TMVX სწორად ვერ იმუშავებს.
• 🔧 თერმობალონი: დაამონტაჟეთ ჰორიზონტალური შეწოვის მილის ზედა ნახევარზე, სითხის სიფონამდე (trap), და არა მის შემდეგ. სამაგრის მოჭერისას თერმობალონი არ დაჭყლიტოთ და ზემოდან დააიზოლირეთ.
• 🔧 გაიკის მოჭერისას კორპუსი მასზე არსებული გასაღების ადგილით დაიჭირეთ. თუ სარჩილავი ადაპტერი გამოიყენება, კორპუსის ტემპერატურა 100 °C-ს არ უნდა აღემატებოდეს.
• თუ MOP არის საჭირო (წნევის შეზღუდვა კომპრესორის გაშვებისას დასაცავად), ამ კორპუსის MOP-იანი ვერსიაა TMVX-00110 (MOP −10 °C). ამ მოდელს MOP არ აქვს. სამაცივრე კამერებისა და მოროზილნიკების უმეტეს შემთხვევაში სწორედ ეს ვერსია გამოიყენება.
• შიდა გათანაბრების ანალოგი: ერთსვლიანი, დისტრიბუტორის გარეშე მცირე ისპარიტელებისთვის განკუთვნილია TMV-00012 (იგივე ფრეონების ჯგუფი, იგივე დიაპაზონი).
