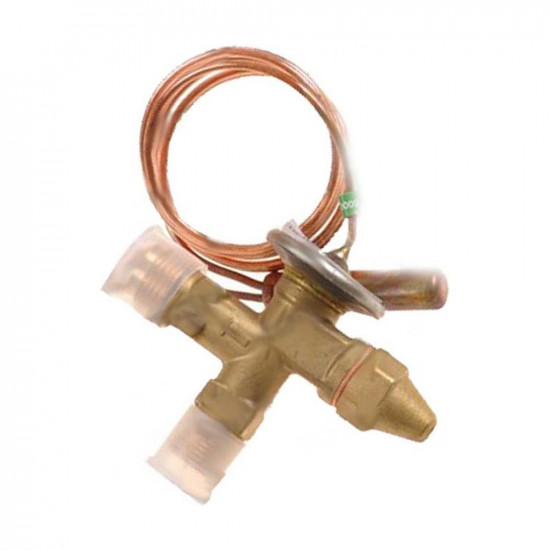

Resideo (Honeywell) TMV-00012 ტრვ (ტერმორეგულირებადი ვენტილი) – R404A/R502, შიდა გათანაბრება, ±0…−50 °C

Resideo (Honeywell) TMV-00012 არის შიდა გათანაბრების ტრვ (ტერმორეგულირებადი ვენტილი), რომელიც მუშაობს R404A / R507A / R402A / R407B / R502 ფრეონებზე. განკუთვნილია ±0 … −50 °C აორთქლების დიაპაზონისთვის. გამოიყენება კომერციულ გაგრილებასა და დაბალტემპერატურულ სისტემებში.

ცვლადი ორიფისიანი კორპუსი: სიმძლავრის შეცვლისას ვენტილის მოხსნა საჭირო არ არის

TMV სერიის მთავარი უპირატესობა სამუშაო ობიექტზე ისაა, რომ ორიფისი იცვლება კარტრიჯის სახით. თუ ისპარიტელის სიმძლავრე შეიცვალა ან ვენტილი არასწორად იყო შერჩეული, მთლიანი ვენტილის მოხსნა არ გჭირდებათ. კაპილარი, თერმობალონი და გაიკური მიერთებები ადგილზე რჩება, იცვლება მხოლოდ შიგნით მოთავსებული VD ორიფისის კარტრიჯი.

პრაქტიკაში ეს რამდენიმესაათიან ვენტილის შეცვლას 15-20 წუთიან კარტრიჯის შეცვლამდე ამცირებს. ხაზის ხელახალი რჩილვა საჭირო არ არის, ამიტომ გაჟონვის რისკიც არ ჩნდება.

შიდა გათანაბრება თუ გარე გათანაბრება?

შიდა გათანაბრების (TMV) ვენტილი ისპარიტელის გამოსასვლელის წნევას საკუთარი კორპუსიდან იღებს. ეს სწორი არჩევანია დაბალი წნევის ვარდნის მქონე, ერთკონტურიანი ისპარიტელებისთვის. თუ ისპარიტელს აქვს დისტრიბუტორი, ან კონტური გრძელია და წნევის ვარდნა მაღალია, საჭიროა გარე გათანაბრების TMVX. ასეთ შემთხვევაში შიდა გათანაბრების ვენტილი გადახურებას რეალურზე მაღლა აფასებს და ვენტილს ზედმეტად კეტავს.

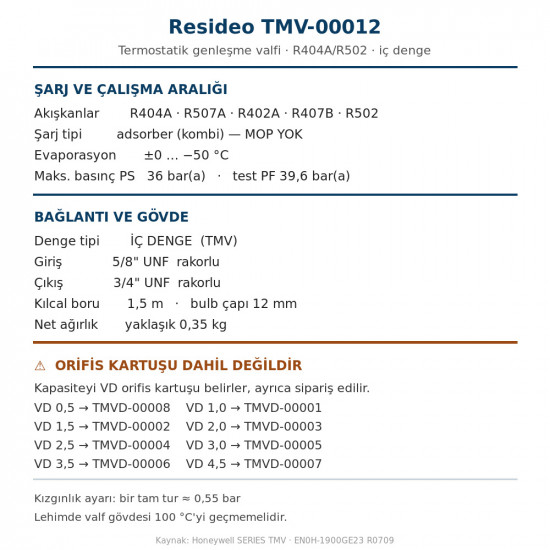

ტექნიკური მახასიათებლები (ოფიციალური Honeywell SERIES TMV, EN0H-1900GE23)

• მოდელი: Resideo (Honeywell) TMV-00012 | სერია: TMV (შიდა გათანაბრება)
• თავსებადი ფრეონები: R404A · R507A · R402A · R407B · R502
• თერმული შევსება: ადსორბერული (კომბინირებული) შევსება, MOP არ აქვს
• აორთქლების დიაპაზონი: ±0 °C … −50 °C
• მაქს. წნევა (PS): 36 bar(a) | საცდელი წნევა (PF): 39,6 bar(a)
• მიერთება: შესასვლელი 5/8" UNF · გამოსასვლელი 3/4" UNF (გაიკით/flare)
• კაპილარი: 1,5 მ | თერმობალონის დიამეტრი: 12 მმ
• წმინდა წონა: დაახლოებით 0,35 kg

🚨 ორიფისის კარტრიჯი კომპლექტში არ შედის

ვენტილის სიმძლავრეს ორიფისი განსაზღვრავს, ორიფისი კი ცალკე შეიკვეთება. ორიფისის გარეშე ვენტილი ფრეონს არ ატარებს. შეარჩიეთ ისპარიტელის სიმძლავრის მიხედვით:

სიმძლავრეები მოცემულია პირობებისთვის: t₀ = +4 °C, t_c = +38 °C, შესასვლელზე 1 K გადაცივება.

• 🔧 ორიფისის შერჩევა: აირჩიეთ ისპარიტელის სიმძლავრესთან ყველაზე ახლოს მდგომი, ერთი საფეხურით მაღალი მნიშვნელობა. მცირე ორიფისი ისპარიტელს ვერ კვებავს (ჭარბი გადახურება). დიდი ორიფისი ვენტილს რხევაში აგდებს (hunting) და კომპრესორში სითხის გადასვლა შეუძლია.
• ⚠️ 2,5-სა და 3,0-ს შორის დიდი ნახტომია (R404A-ზე 4,1 → 6,5 kW). შუალედური სიმძლავრის სისტემებში, როგორც წესი, უკეთეს შედეგს იძლევა 2,5-ის არჩევა და გადახურებით რეგულირება.
• გადახურების რეგულირება: რეგულირების ღეროს ერთი სრული ბრუნი დაახლოებით 0,55 ბარით ცვლის მნიშვნელობას. საათის ისრის მიმართულებით: ნაკადი მცირდება, გადახურება იზრდება.
• 🔧 თერმობალონის განთავსება: მაგრდება ჰორიზონტალური შეწოვის ხაზის ზედა ნახევარზე. სითხის ჯიბის (trap) შემდეგ არასოდეს დააყენოთ და აუცილებლად დააიზოლირეთ. მომჭერით დამაგრებისას თერმობალონი არ გაჭყლიტოთ.
• ⚠️ გაფრთხილება რჩილვისას: რჩილვის დროს ვენტილის კორპუსი 100 °C-ზე მეტად არ უნდა გაცხელდეს. გაიკის მოჭერისას კორპუსი გასაღების ბუდით დაიჭირეთ.
• ადსორბერული შევსების უპირატესობა: ამ ტიპის შევსებაზე გავლენას არ ახდენს კაპილარისა და ვენტილის თავაკის ტემპერატურა. ვენტილი მხოლოდ თერმობალონის ტემპერატურის მიხედვით მუშაობს და სტაბილური რჩება გაყინვისას და ცხელი აირით დეფროსტის დროსაც.
