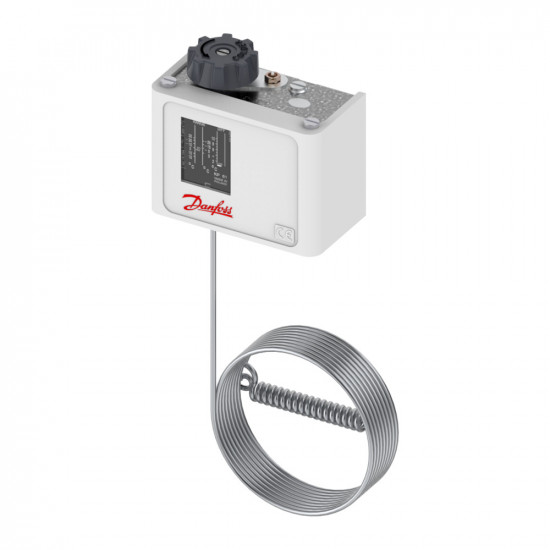

Danfoss KP 61 თერმოსტატი (060L110266) – −30 / +13 °C, SPDT, ავტომატური რესეტი, დისტანციური დატჩიკი 2 m კაპილარით

Danfoss KP 61 (კოდი 060L110266) არის სამაცივრო და კლიმატურ სისტემებში ტემპერატურის მიხედვით მართვისთვის განკუთვნილი დისტანციურდატჩიკიანი თერმოსტატი. რეგულირების დიაპაზონია −30 … +13 °C; დაყენებული მნიშვნელობის მიღწევისას კონტაქტი იცვლის მდგომარეობას და ჩართავს ან გამორთავს კომპრესორს, ვენტილატორს ან ტენს.

დისტანციური წერტილის გაზომვა: 2 m კაპილარი + Ø9,5 × 70 mm სპირალური დატჩიკი

ამ მოდელის დატჩიკი B ტიპისაა: Ø9,5 × 70 mm დისტანციური ჰაერის სპირალი (remote air coil) და კორპუსთან 2 მეტრიანი კაპილარით არის დაკავშირებული. ანუ თერმოსტატი ფარში ან კედელზე მონტაჟდება, ხოლო გასაზომი წერტილი შეიძლება 2 მეტრის მოშორებით იყოს: სამაცივრე კამერის შიგნით, ისპარიტელის გამოსასვლელზე, ჰაერსატარში ან კარადის შიგნით.

არ აურიოთ მონათესავე მოდელში: KP 62 (060L110666) იმავე ოჯახისაა, მაგრამ მისი დატჩიკი კორპუსზეა მიმაგრებული და კაპილარი არ აქვს — ზომავს იმ ადგილის ჰაერს, სადაც მოწყობილობა დგას. თუ დისტანციურ წერტილს ზომავთ, სწორი არჩევანია KP 61, ხოლო თუ მოწყობილობის განთავსების გარემოს — KP 62.

ტექნიკური მახასიათებლები (ოფიციალური Danfoss Data Sheet)

• მოდელი: Danfoss KP 61 | კოდი: 060L110266 | დატჩიკის კოდი: B
• რეგულირების დიაპაზონი: −30 … +13 °C
• დიფერენციალი (რეგულირებადი): რეგულირების დიაპაზონის ქვედა ბოლოში 4,5 – 23 K · ზედა ბოლოში 1,2 – 7 K
• კონტაქტი: SPDT (ერთპოლუსიანი, ორპოზიციური) | რესეტი: ავტომატური
• დატჩიკი: Ø9,5 × 70 mm დისტანციური ჰაერის სპირალი | კაპილარი: 2 m
• შევსების ტიპი: ორთქლით (vapour) შევსებული თერმული სისტემა
• დატჩიკის მაქს. ტემპერატურა: 120 °C | გარემოს ტემპერატურა: −40 … +65 °C
• კონტაქტის დატვირთვა: AC1 16 A / 400 V · AC3 16 A / 400 V · AC15 10 A / 400 V · DC13 12 W / 220 V · LR 112 A
• დაცვის კლასი: IP30 (NEMA 1) | კაბელის შესასვლელი: რეზინის სალნიკი, 6-14 mm კაბელისთვის

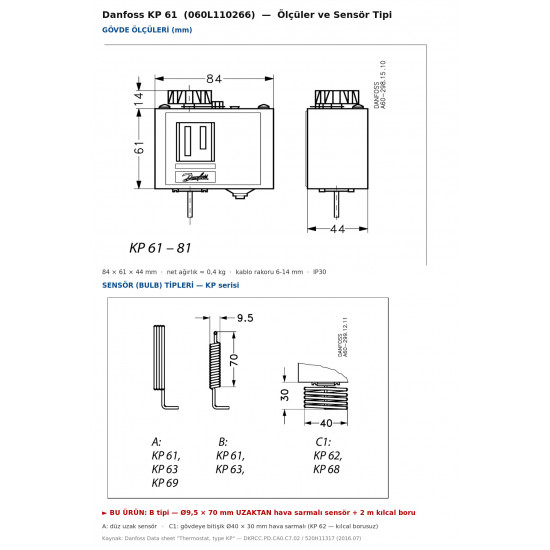

• კორპუსის ზომები: 84 × 61 × 44 mm | წმინდა წონა: 0,366 kg — მე-2 სურათზე ოფიციალური ზომებისა და დატჩიკის ტიპის ნახაზია
• EAN: 5702428014496

• 🔧 დატჩიკი სწორ ადგილას დააყენეთ. სპირალური დატჩიკი თავსდება იმ წერტილში, სადაც ჰაერი, რომლის ტემპერატურის კონტროლიც გსურთ, თავისუფლად ცირკულირებს. კარის წინ, სითბოს წყაროსთან ახლოს ან ჰაერის ნაკადის გარეშე მკვდარ ზონაში განთავსება არასწორ ჩვენებას იწვევს.
• ⚠️ კაპილარი არ გასრისოთ, მკვეთრად არ მოღუნოთ და არ დაამოკლოთ. მის შიგნით არსებული ორთქლის შევსება თავად გაზომვის ელემენტია; მილის დაზიანების შემთხვევაში თერმოსტატი არ იმუშავებს და მისი შეკეთება შეუძლებელია. ზედმეტი სიგრძე ფართო რგოლებად დაახვიეთ.
• დიფერენციალი სამუშაოს მიხედვით შეარჩიეთ: ვიწრო დიფერენციალი ტემპერატურას სტაბილურად ინარჩუნებს, მაგრამ კომპრესორს ხშირად რთავს; ფართო დიფერენციალი ამცირებს ჩართვების რაოდენობას, თუმცა ზრდის ტემპერატურის რყევას.
• SPDT კონტაქტი გამოიყენება როგორც გაგრილებისას (ტემპერატურის მატებისას ჩართვა), ისე გათბობისას (ტემპერატურის დაწევისას ჩართვა) — მიერთება შეასრულეთ კლემების სქემის მიხედვით.
• IP30 დახურული სივრცისთვისაა; სველ ან სარეცხ ზონებში კორპუსი ფარში მოათავსეთ.
