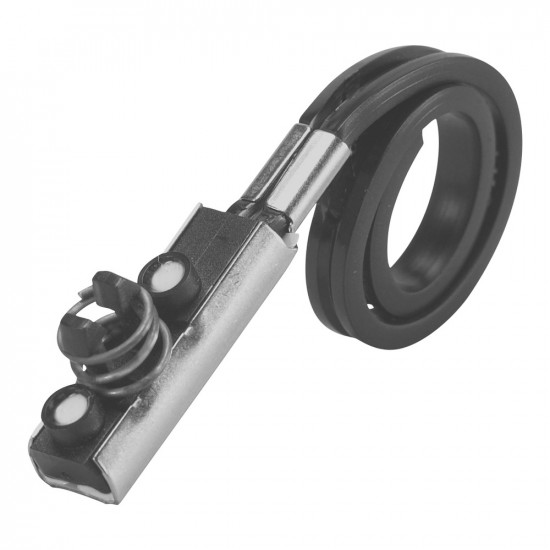

Danfoss AKS 11 Pt1000 ტემპერატურის დატჩიკი (084N0005) – 5,5 მ კაბელი, −50 … +100 °C, IP67

Danfoss AKS 11 (კოდი 084N0005) არის Pt1000 ტიპის ტემპერატურის დატჩიკი, რომელიც გამოიყენება ტემპერატურის გასაზომად სამაცივრო, კონდიცირებისა და გათბობის სისტემებში. მუშაობს Danfoss EKC / ERC სერიის კონტროლერებთან. ასევე გამოიყენება ტემპერატურის ჩაწერისა და მონიტორინგისთვის.

Pt1000 დატჩიკი: მოწმდება ომმეტრით, არ საჭიროებს კალიბრაციას

Pt1000 არის პლატინის წინაღობის საზომი ელემენტი: 0 °C-ზე აჩვენებს ზუსტად 1000 Ω-ს, ხოლო წინაღობა ტემპერატურასთან ერთად თითქმის წრფივად იცვლება. დატჩიკი მოდის ქარხნულად დარეგულირებული და შეესაბამება EN 60751 კლასი B დაშვებას — ადგილზე რეგულირება საჭირო არ არის.

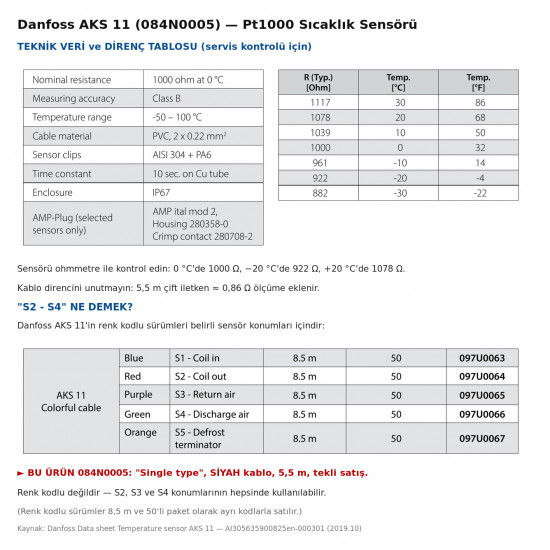

🔧 სერვისის სიმარტივე: გაუმართაობის ეჭვის შემთხვევაში დატჩიკის მოხსნის გარეშე შეგიძლიათ გაზომოთ ომმეტრით კლემიდან: −20 °C-ზე 922 Ω · 0 °C-ზე 1000 Ω · +20 °C-ზე 1078 Ω. წყვეტა ან ამ მნიშვნელობებიდან გადახრა მიუთითებს დატჩიკის გაუმართაობაზე. მე-2 სურათზე მოცემულია წინაღობის სრული ცხრილი.

ტექნიკური მახასიათებლები (ოფიციალური Danfoss Data Sheet)

• მოდელი: Danfoss AKS 11 | კოდი: 084N0005
• დატჩიკის ტიპი: Pt1000 — 1000 Ω ნომინალური წინაღობა 0 °C-ზე
• სიზუსტე: EN 60751 კლასი B
• გაზომვის დიაპაზონი: −50 … +100 °C
• კაბელი: 5,5 მ · PVC · 2 × 0,22 mm² (გამტარის წინაღობა 78,2 Ω/km)
• კაბელის ტემპერატურული დიაპაზონი: −40 … +100 °C | მიერთება: 2-სადენიანი
• დაცვის კლასი: IP67
• დატჩიკის სამაგრი: AISI 304 უჟანგავი ფოლადი + PA6
• დროის მუდმივა: სპილენძის მილზე 10 წამი
• წმინდა წონა: 0,107 kg | EAN: 5702422019626 | CE · RoHS

• 🔑 რას ნიშნავს "S2 – S4"? Danfoss AKS 11-ის ფერადი კოდირების ვერსიები მზადდება დატჩიკის კონკრეტული პოზიციებისთვის: ლურჯი S1 (ისპარიტელის შესასვლელი) · წითელი S2 (ისპარიტელის გამოსასვლელი) · იისფერი S3 (დაბრუნებული ჰაერი) · მწვანე S4 (მიწოდებული ჰაერი) · ნარინჯისფერი S5 (დეფროსტის დასრულება). ეს პროდუქტი შავკაბელიანი სტანდარტული ("single type") ვერსიაა და შეიძლება გამოყენებულ იქნას ყველა პოზიციაზე: S2, S3, S4 — ფერადი კოდირების ვერსიები 8,5 მ კაბელით და 50-ცალიანი შეფუთვით იყიდება ცალკე კოდებით.
• 🔧 მონტაჟი: მილზე გაზომვისას დატჩიკი თანდართული უჟანგავი სამაგრით მაგრდება მილზე ისე, რომ სრულად ეხებოდეს მას, და ზემოდან იზოლირდება. იზოლაციის გარეშე დატჩიკზე მილის ტემპერატურის ნაცვლად გარემოს ტემპერატურა მოქმედებს.
• დაგრძელებისას გაითვალისწინეთ კაბელის წინაღობა: 2 × 0,22 mm² კაბელში თითოეული გამტარი 78,2 Ω/km-ია; 5,5 მ სტანდარტულ კაბელზე გაზომვას ჯამში ემატება ≈0,86 Ω. გრძელი დაგრძელებისას გაზომვა იცდინება.
• დატჩიკის კაბელი არ გაატაროთ ძალოვან კაბელებთან ერთ არხში — ინდუქციური ხმაური აზიანებს გაზომვას.
• IP67 დაცვის წყალობით უსაფრთხოდ გამოიყენება ნესტიან გარემოში და ისპარიტელის ზონაში.
