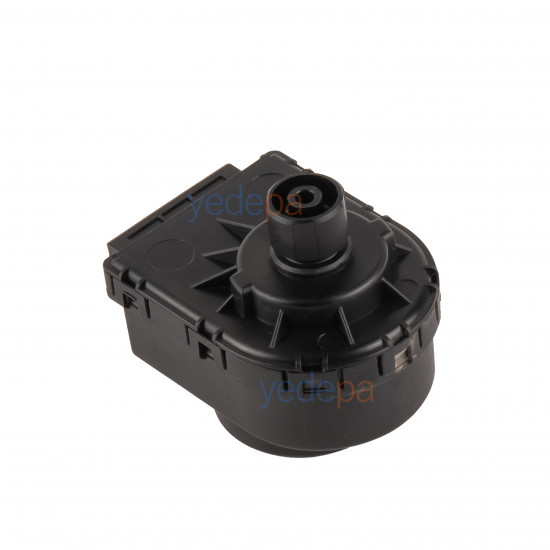

კატიოლის სამსვლიანი (დივერტორული) კლაპანის მოტორი — მწარმოებლის საკუთარი დასახელებით Motor for 3 way valve, Bitron ტიპი 3165 ოჯახი. ეს არის ელექტრული ამძრავი (აქტუატორი), რომელიც აწვება სამსვლიანი კლაპანის შტოკს. კლაპანი გათბობის კონტურსა და სახმარ წყალს შორის გადართვას ასრულებს.

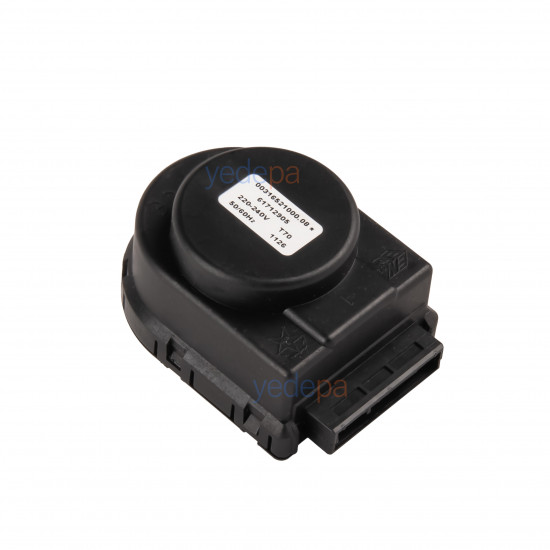

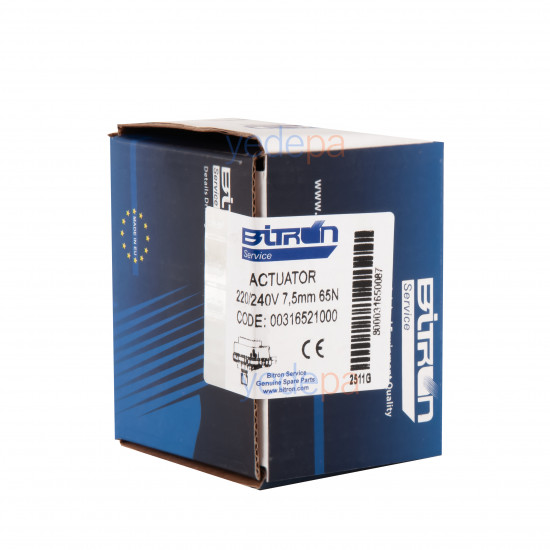

პროდუქტი მოდის ორიგინალ Bitron Service-ის კოლოფში. კოლოფსა და ნაწილის ეტიკეტზე მითითებული კოდია 00316521000, ელექტრული მონაცემებია 220-240 V 50/60 Hz, სვლა — 7,5 mm, ბიძგის ძალა — 65 N, ტემპერატურული კლასი — T70. კოლოფზე აწერია MADE IN EU, კორპუსზე კი ამოტვიფრულია ENEC სერტიფიკაციის ნიშანი.
ბაზარზე ეს ზომა ხშირად შტოკის დიამეტრად იწერება. სწორია სვლა (ხოდი) — ანუ შტოკის წინ-უკან მოძრაობის მანძილი. მწარმოებლის დოკუმენტაციაში ის მოიხსენიება როგორც travel / nominal stroke. ამ ოჯახში ორი განსხვავებული მნიშვნელობა იწარმოება: 7,5 mm ან 10 mm. ამას ემატება დაახლოებით 3 mm ზედმეტი სვლა (overstroke). მისი მიზანი სვლებს შორის სხვაობის დაფარვა არ არის. ის მოწყობილობის მთელი მომსახურების ვადის განმავლობაში კლაპანის პროკლადკებზე დაწოლას ავტომატურად აკომპენსირებს.
როგორ გავზომოთ თქვენი მოტორის სვლა: მოხსენით მოტორი, ხელით ბოლომდე გამოსწიეთ შტოკი და გამოსული მანძილი სახაზავით გაზომეთ. თუ სვლა ეტიკეტზე წერია, უბრალოდ იქიდან წაიკითხეთ.
ერთი და იმავე მარკითა და მოდელის სახელით გაყიდულ კატიოლებში, წარმოების წლის მიხედვით, შეიძლება სხვადასხვა სვლის მოტორი იყოს გამოყენებული. ამიტომ ისეთი განზოგადება, როგორიცაა "Ariston ყოველთვის 7,5 mm" ან "Ariston ყოველთვის 10 mm", არასწორია. შეკვეთამდე შეამოწმეთ ეს სამი პარამეტრი:
არასწორი სვლის მოტორის დაყენების შემთხვევაში: მოკლე სვლის მოტორი ობტურატორის პოზიციას ბოლომდე ვერ ცვლის და ორივე კონტური ნაწილობრივ ღია რჩება — ონკანის გახსნისას რადიატორებიც თბება, ცხელი წყალი კი თბილი მოდის. გრძელი სვლის მოტორის შემთხვევაში შტოკი ბოლომდე ჯდება და მოტორი სვლის ბოლოს ეყრდნობა. ამ დროს მოტორმა შეიძლება ზედმეტი დენი მოიხმაროს და პლასტმასის კბილანები გადაუსვას ან დაიწვას.
🪤 გაუმართაობის ყველაზე ხშირი მიზეზი თავად მოტორი კი არა, გაჭედილი შტოკია. სისტემაში არსებული ნადები და ტალახი შტოკს აკავებს. მოტორი მის გადაადგილებას ცდილობს, ზედმეტ დენს მოიხმარს და იწვება. ახალი მოტორის დაყენებამდე შეამოწმეთ, თავისუფლად მოძრაობს თუ არა კარტრიჯის დგუში ხელით. თუ გაჭედილია, კარტრიჯიც გამოცვალეთ, თორემ ახალ მოტორსაც მალე იგივე ბედი ეწევა.
🪤 მონტაჟის სიმარტივე: მხოლოდ მოტორის შეცვლისას სისტემის დაცლა საჭირო არ არის — საკმარისია კლიპსის მოხსნა და შტეკერის გამოერთება. კარტრიჯის შეცვლისას კი სისტემა იცლება, შემდეგ ივსება 1,2–1,5 bar-მდე და ჰაერი გამოიშვება.
| მარკა | კოდი |
|---|---|
| Ariston | 997147 · 61302483-01 (ახალი თაობა) |
| Chaffoteaux | 61302483-01 |
| Saunier Duval · Hermann | S5720600 |
| Protherm · Demirdöküm · Glow-worm | 0020025278 |
| Biasi · Savio | BI1351108 · BI1101102 |
| Unical | 95260640 |
| Riello | 4365774 · 4364657 |
| Italtherm | 521000035 |
| E.C.A. | 7006901431 |
🪤 ყურადღება E.C.A.-ს შემთხვევაში: E.C.A.-ს საკუთარ ზაპჩასტების სიაში რამდენიმე განსხვავებული კლაპანის მოტორია. E.C.A.-ს მოწყობილობისთვის შეკვეთამდე შეადარეთ მოხსნილი მოტორის ეტიკეტზე მითითებული ძაბვა და სვლა ამ პროდუქტის მონაცემებს.
| მარკა | სერიები |
|---|---|
| Ariston | ACO · Ecocombi · Ecogenus · Genus · Intesa · Microgenus (HE / II) · Clas · Clas Evo · Clas Premium · Egis · Egis Plus · Egis HE · Matis · Matis Condens · Cares Premium |
| Chaffoteaux | Centora · Alixia · Talia · Talia Green · Pigma · Niagara C / Delta / Green · Mira C Evo · Mira Green · Serelia Green · Urbia Green · Inoa |
| Saunier Duval · Hermann | Isofast F28E / F35E · Isomax F28 E2 · Themaclassic F30E · Combitek · Super Exclusive 28 CSI |
| Protherm · Demirdöküm | Protherm 100EC · 80EC · Panther · Tyger · Lev 20/30 KKZ |
| Biasi · Savio | 624 / 628 / 632 CM-AX · 624 / 628 DM-AX · M90.24 / 28 / 32 CM-CV-DM |
| Unical | Alkon C24 · C28 · C35 · Kondinox CTFS 28 |
| Riello | Family (24-32 KI / MKIS, Aqua Condens, AR, Condens) · Residence · Caldariello Aqua · Benessere · Salvaspazio |
| Italtherm | City Class · City Plus · City Top · Time · Time Max |
თუ თქვენს მოდელს სიაში ვერ ხედავთ, ეს არ ნიშნავს, რომ ნაწილი არ მოერგება. გადაწყვეტილება მიიღება ზემოთ მოცემული სამი კრიტერიუმით (ძაბვა, სვლა, შტეკერის ტიპი).
| მწარმოებელი / ტიპი | Elbi (Bitron Group) — ტიპი 3165 |
| მწარმოებლის კოდი | 00316521000 |
| კვება | 220-240 V AC · 50/60 Hz |
| სვლა | 7,5 mm ნომინალური (დაახლოებით 3 mm ზედმეტი სვლით) |
| ბიძგის ძალა | 65 N (ტიპი 3165 ოჯახი: მაქს. 75 N დინამიკური, 150 N სტატიკური) |
| ენერგომოხმარება | 5 W-ზე ნაკლები, მხოლოდ მოძრაობისას |
| გარემოს ტემპერატურა | 2 … 70 °C (T70 კლასი) |
| დაცვის კლასი | IP44 — მწარმოებლის საკუთარ კონექტორთან შეერთებისას |

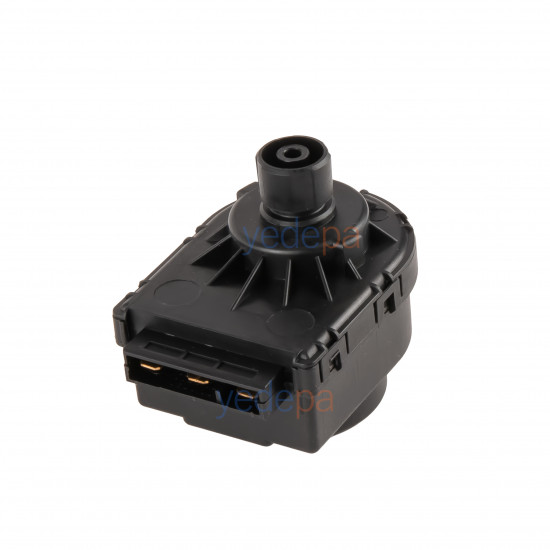

| ელექტრული მიერთება | 3-პოლუსიანი ბრტყელი ფასტონ-კონტაქტი, 6,3 × 0,8 mm |
| მექანიკური მიერთება | კლიპსით ჩასმა (არა ხრახნიანი) |
| მოტორის ტიპი | სინქრონული მოტორი + ხაზოვანი ამძრავი პლასტმასის რედუქტორით |
| სერტიფიკაცია | ENEC · CE |
| წარმოშობა | Made in EU (ორიგინალი Bitron Service-ის შეფუთვა) |
🪤 მოტორს ფიქსირებული კაბელი არ აქვს; კვების კაბელი ცალკე ნაწილია.
