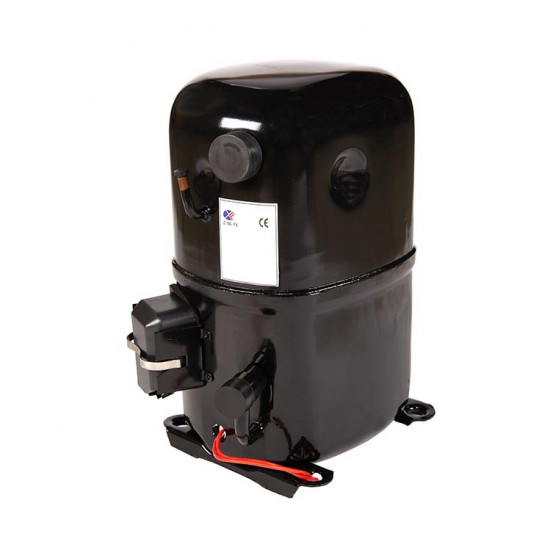

Zingfa QL3-112 ჰერმეტული კომპრესორი – 5 HP, R404A, LBP, სამფაზა 380 V, 4.350 W

Zingfa QL3-112 არის 5 HP ჰერმეტული პორშნევოი კომპრესორი, რომელიც განკუთვნილია უარყოფით ტემპერატურაზე მომუშავე სავაჭრო სამაცივრო სისტემებისთვის, როგორიცაა საყინულე კარადა, გაყინული პროდუქციის შესანახი სამაცივრე კამერა და მოროზილნიკი. მუშაობს R404A-ზე; 112,5 cm³ ცილინდრის მოცულობით −23,3 °C აორთქლების / +54,5 °C კონდენსაციის (LBP) პირობებში იძლევა 4.350 W (14.842 BTU/h) გაგრილების სიმძლავრეს. კვება 380-400 V სამფაზა; კონდენსატორი და რელე არ სჭირდება.

R404A ფრეონზე მომუშავე 5 HP LBP სამფაზა პორშნევოი კომპრესორი: გაყინული პროდუქციის სამაცივრე კამერებისთვის

Zhejiang Ankang (Xingfa)-ის წარმოების QL3 სერია განკუთვნილია დაბალი შეწოვის წნევის (LBP) გამოყენებისთვის; მუშაობს −40 … −10 °C აორთქლების დიაპაზონში. დაცულია ჩაშენებული ძრავის თერმული დამცავით და ჩაშენებული წნევის გადამშვები სარქველით. აქვს ხრახნიანი (rotalock) შეწოვისა და დაჭირხნის მიერთებები, ზეთის დონის სმოტროვოე სტეკლო და კარტერის ტენის მიერთება.

ძირითადი ტექნიკური მახასიათებლები და აღჭურვილობა

• მარკა / მოდელი: Zingfa QL3-112 · მწარმოებელი Zhejiang Ankang (Xingfa)
• ფრეონი: R404A
• გამოყენება: LBP (დაბალი შეწოვის წნევა) · აორთქლება −40 … −10 °C · კონდენსაცია +30 … +60 °C
• ცილინდრის მოცულობა: 112,5 cm³ · ბრუნი ≥2.860 ბრ/წთ
• ძრავა: 3 ფაზა, 2-პოლუსიანი · ჩაკეტილი როტორის დენი (LRA) 68 A · ნომინალური სამუშაო დენი 5,0 A · გრაგნილის წინაღობა 2,2 Ω (25 °C) · იზოლაციის კლასი F
• კვება: 380-400 V / 3~ / 50 Hz (460 V / 3~ / 60 Hz) · კონდენსატორი და რელე არ არის საჭირო
• დაცვა: ჩაშენებული ძრავის თერმული დამცავი · ჩაშენებული წნევის გადამშვები სარქველი
• ზეთი: POE, ISO VG 32, 2.000 ml · ზეთის დონის სმოტროვოე სტეკლო

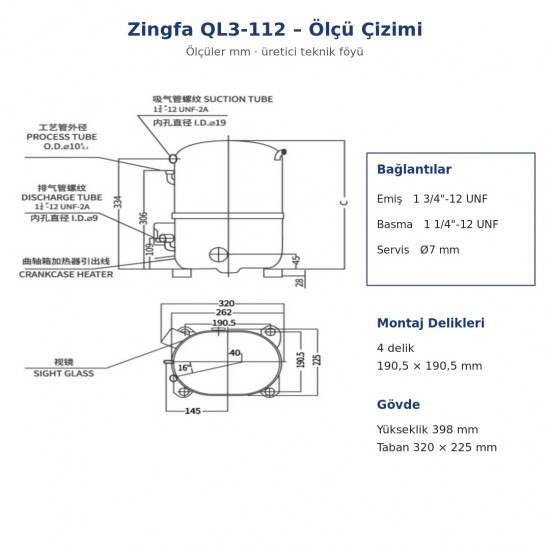

• მიერთებები: შეწოვა 1 3/4"-12 UNF · დაჭირხნა 1 1/4"-12 UNF (rotalock) · სერვისის (პროცესის) მილი Ø7 mm
• ზომები: სიმაღლე 398 mm · ძირი 320 × 225 mm
• მონტაჟი: 4 ხვრელი (190,5 × 190,5 mm) · 4 რეზინის საყრდენით
• წონა: 48 kg (ზეთის ჩათვლით) · ხმაური ≤ 66 dB(A) · დაცვის კლასი IP21
• წნევის ზღვრები: მაღალი მხარე მაქს. 3,2 MPa · დაბალი მხარე მაქს. 2,0 MPa · დაჭირხნის ტემპერატურა ≤ 125 °C

ნომინალური მახასიათებლები

−23,3 °C აორთქლება / +54,5 °C კონდენსაცია (შეწოვის აირი 32 °C, გადაცივება 22,2 K, გარემო 32 °C): 4.350 W (14.842 BTU/h) გაგრილების სიმძლავრე, 2.830 W მოხმარებული სიმძლავრე, COP 1,54. აორთქლების ტემპერატურის შემცირებასთან ერთად სიმძლავრე მცირდება; შერჩევა გააკეთეთ კამერის სამიზნე ტემპერატურის მიხედვით.

• ⚡ სამფაზა მიერთება: კომპრესორი დიდხანს არ უნდა მუშაობდეს საპირისპირო მიმართულებით; უნდა შემოწმდეს ფაზების თანმიმდევრობა და ფაზის კონტროლის რელე. სისტემას უნდა ჰქონდეს დაცვა წნევის, ტემპერატურის, ზეთის დაბრუნების, ზედმეტი დენისა და ფაზის გაუმართაობისგან.
• 🔧 გაშვება: სისტემის ვაკუუმირება კომპრესორით არ ხდება; კომპრესორი არ უნდა ჩაირთოს ფრეონის დატვირთვის გარეშე და ვაკუუმის ქვეშ. ფრეონის დატვირთვა უნდა მოხდეს არა კომპრესორთან ახლოს მდებარე შეწოვის/დაჭირხნის ხაზიდან, არამედ მოშორებული დასატვირთი წერტილიდან. მიერთების საცობების მოხსნის შემდეგ მონტაჟი უნდა დასრულდეს 15 წუთში.
• 🌡️ კარტერის ტენი: გაჩერებისას ფრეონის მიგრაციის თავიდან ასაცილებლად რეკომენდებულია კარტერის ტენი (45 W); ის უნდა ჩაირთოს პირველ გაშვებამდე ან ხანგრძლივი გაჩერების შემდეგ გაშვებამდე 12 საათით ადრე. შეწოვის ხაზზე გადახურების (superheat) შენარჩუნებით თავიდან უნდა იქნას აცილებული სითხის დაბრუნება.
• ⏱️ მუშაობის რეჟიმი: ზეთის დონის შესანარჩუნებლად რეკომენდებულია მინიმუმ 10 წუთი უწყვეტი მუშაობა და ჩართვა-გამორთვას შორის მინიმუმ 3 წუთიანი პაუზა. მუშაობისას დახრა არ უნდა აღემატებოდეს 15°-ს.
