Zilmet კატიოლის ფირფიტოვანი ტეპლოობმენნიკი 14 ფირფიტა – 17B1901426, 148 მმ | ECA Confeo, Ferroli Divatop, Viessmann Vitopend, Ariston Uno, Biasi, Fondital თავსებადი

Zilmet 17B1901426 (მწარმოებლის მოდელის სახელი ZB 190) არის მირჩილული ფირფიტოვანი ტეპლოობმენნიკი, რომელიც კატიოლში გათბობის კონტურის ცხელი წყლით ათბობს ონკანიდან მომდინარე სახმარ წყალს ისე, რომ ისინი ერთმანეთს არ ერევა. 14 ფირფიტიანია; დამაგრების პინებს შორის მანძილი 148 მმ-ია, კორპუსის სიგრძე — 190 მმ. ფირფიტები დამზადებულია AISI 316L უჟანგავი ფოლადისგან, შეერთება სპილენძითაა მირჩილული — მოსახსნელი პროკლადკა ან სათადარიგო ფირფიტა არ აქვს, გაფუჭების შემთხვევაში მთლიანად იცვლება. წარმოებულია იტალიაში.

მწარმოებლების კატალოგებში ფიგურირებს კოდებით: Viessmann 7825534 და 7856964, Ariston 995945, Ideal 173544, Biasi BI1001101, Fondital 6SCAMPIA01, Ferroli / ECA / Lamborghini 04558260. პრაქტიკაში მას ეძებენ როგორც Viessmann Vitopend-ის ფირფიტოვან ტეპლოობმენნიკს, ECA Confeo-ს ტეპლოობმენნიკს, Ferroli Divatop-ის ფირფიტოვან ტეპლოობმენნიკს და Ariston Uno-ს ტეპლოობმენნიკს.

როდის იცვლება ფირფიტოვანი ტეპლოობმენნიკი?

• ცხელი წყალი ხან ცხელი მოდის, ხან ცივი. ეს ნადებით შევიწროებული ფირფიტის არხების პირველი და ყველაზე გავრცელებული ნიშანია.
• ონკანიდან ცხელი წყალი გვიან მოდის ან საერთოდ არ თბება. როცა გათბობის მხარე ნორმალურად მუშაობს და მხოლოდ სახმარი წყალი არ თბება, ეს განმასხვავებელი ტესტია, რომელიც გაუმართაობას ტეპლოობმენნიკს უკავშირებს.
• წყალი წვრილად მოდის. სისტემაში წნევის არსებობისას ხარჯის დაცემა მიუთითებს არხების დაცობაზე.
• კატიოლი სახმარი წყლის რეჟიმში მალე ბლოკირდება. როცა წყალი ტეპლოობმენნიკში ვერ გადის, გამოსასვლელი ტემპერატურა მკვეთრად იზრდება და აპარატი მაღალი ტემპერატურის შეცდომაზე გადადის.
• ცხელი წყლის გახსნისას რადიატორები ცივდება ან პირიქით, ცხელი წყლის მოხმარებისას რადიატორები თბება.
• სისტემის წნევა თავისით იზრდება. ამ ნიშნისას ფირფიტა გახვრეტილია და ქსელის წყალი გათბობის კონტურში გადადის; ქიმიური წმენდა არ შველის, ტეპლოობმენნიკი იცვლება.

მსუბუქი ნადების დროს ქიმიური წმენდა შეიძლება საკმარისი იყოს; თუ ნალექი ძველია ან ფირფიტა გახვრეტილია, საჭიროა შეცვლა.

ტექნიკური მახასიათებლები

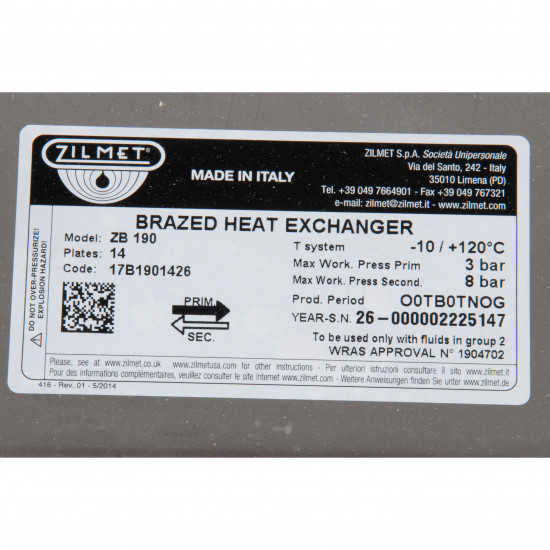

• მარკა: Zilmet — წარმოებულია იტალიაში
• მწარმოებლის კოდი: 17B1901426 · მოდელი: ZB 190
• ფირფიტების რაოდენობა: 14

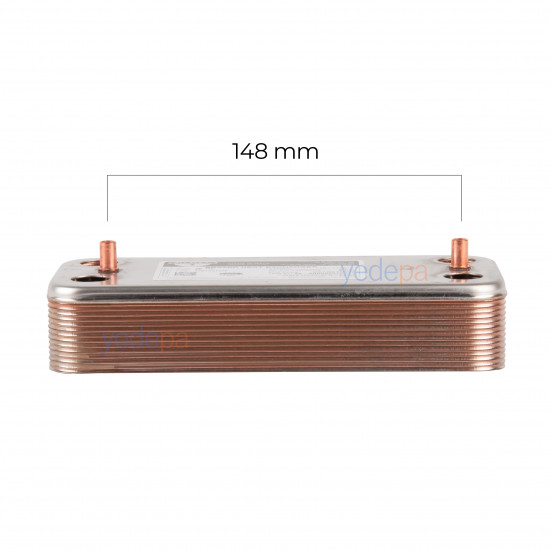

• მანძილი დამაგრების პინებს შორის: 148 მმ
• მანძილი ხვრელების ცენტრებს შორის: 154 მმ (განივად 40 მმ)
• კორპუსის ზომა: 190 × 77 მმ · პაკეტის სისქე დაახლოებით 39 მმ
• წონა: დაახლოებით 0,82 kg

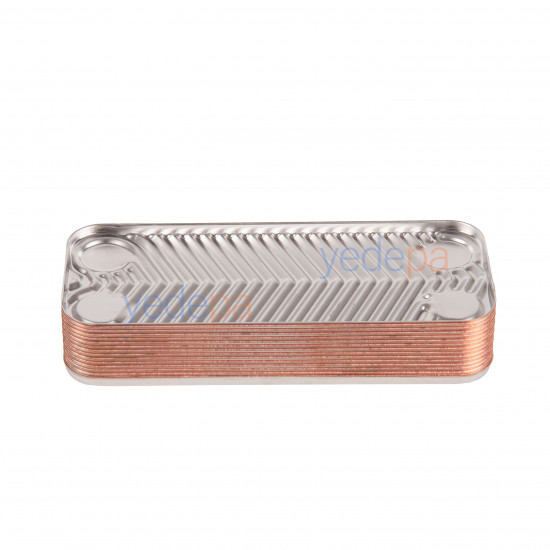

• ფირფიტის მასალა: AISI 316L უჟანგავი ფოლადი · სპილენძით მირჩილული (brazed)
• მაქსიმალური სამუშაო წნევა: პირველადი კონტური 3 ბარი · მეორადი კონტური 8 ბარი
• სამუშაო ტემპერატურა: −10 … +120 °C
• სითხის ჯგუფი: ჯგუფი 2
• სერტიფიკატი: WRAS No. 1904702

თავსებადობის ცხრილი

ქვემოთ მოცემულ მარკებსა და მოდელებში გამოიყენება ამ ზომის ტეპლოობმენნიკი. არასწორი ნაწილის შეკვეთის თავიდან ასაცილებლად გადაამოწმეთ თქვენი აპარატის მარკა/მოდელი; თუ დარწმუნებული არ ხართ, მოითხოვეთ დადასტურება მოხსნილ ნაწილზე არსებული კოდით.

14 ფირფიტა თუ 18 ფირფიტა? (24 kW / 28 kW)

ერთი და იგივე 190 მმ კორპუსი და პინებს შორის ერთი და იგივე 148 მმ მანძილი იწარმოება ფირფიტების სხვადასხვა რაოდენობით. ფირფიტების რაოდენობა განსაზღვრავს თბოგაცვლის ზედაპირს და, შესაბამისად, სახმარი წყლის ხარჯს. Fondital-ის საკუთარ სათადარიგო ნაწილების სიაში ეს განსხვავება აშკარად წერია:

• 14 ფირფიტა → 24 kW კლასის კატიოლი (Fondital-ის კოდი 6SCAMPIA01) — ეს პროდუქტია
• 18 ფირფიტა → 28 kW კლასის კატიოლი (Fondital-ის კოდი 6SCAMPIA02)

ორივე ერთსა და იმავე ბუდეში ჯდება, რადგან ორივეს პინებს შორის მანძილი 148 მმ-ია. ამიტომ მათი არევა ადვილია: 28 kW აპარატზე 14 ფირფიტიანის დაყენებისას კატიოლი მუშაობს, მაგრამ ცხელი წყლის ხარჯი ეცემა და ონკანიდან სასურველი ტემპერატურის წყალი ვერ მიიღება. დაითვალეთ მოხსნილი ნაწილის ფირფიტები ან ნახეთ აპარატის kW მნიშვნელობა.

სწორი ტეპლოობმენნიკის შერჩევა

ფირფიტოვანი ტეპლოობმენნიკები შეიძლება ერთნაირად გამოიყურებოდეს, მაგრამ სხვადასხვა ზომის იყოს. ერთი და იგივე 190 მმ კორპუსი იწარმოება 142, 148, 154, 160 და 166 მმ მიერთების მანძილებით და 10–20 ფირფიტით. შეკვეთამდე შეადარეთ მოხსნილი ნაწილი სამი პარამეტრით:

• ფირფიტების რაოდენობა: გვერდიდან დათვლილი სპილენძის ზოლები — ამ პროდუქტში 14.
• პინების ცენტრებს შორის: ორ ბოლოში მდებარე სპილენძის მილის ბოლოების ცენტრიდან ცენტრამდე მანძილი — 148 მმ.

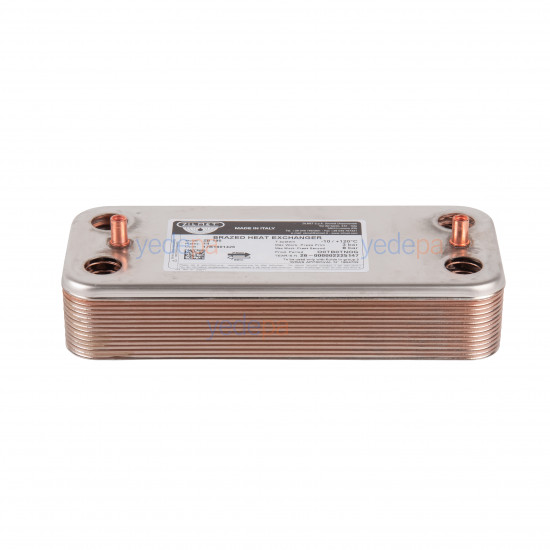

• მიერთებების განლაგება: ორივე ბოლოში თითო სპილენძის მილის ბოლო (გარე) და თითო შიდა ხვრელია; ოთხივე მიერთება ერთ მხარესაა.

თუ დარწმუნებული არ ხართ, გამოგვიგზავნეთ აპარატის მარკა/მოდელი ან მოხსნილ ნაწილზე არსებული კოდი.

მონტაჟის შენიშვნები

• შეცვლამდე კატიოლს ეთიშება გაზი და დენი, იცლება სახმარი წყლისა და გათბობის კონტური.
• ტეპლოობმენნიკი ჰიდრობლოკს ხრახნებით უერთდება; მოხსნისას მიერთებების პროკლადკებიც (რეზინის კოლცოები) იცვლება — ძველი პროკლადკის ხელახლა გამოყენება გაჟონვას იწვევს.
• ნაკადის მიმართულებას მნიშვნელობა აქვს. მწარმოებლის ეტიკეტზე ისრებით ნაჩვენებია პირველადი (გათბობის) და მეორადი (სახმარი წყლის) მიმართულებები; შებრუნებით მიერთებულ ტეპლოობმენნიკს სიმძლავრე ეცემა.
• ხრახნები ჯვარედინად და ეტაპობრივად იჭიმება; ზედმეტი მოჭერა ფირფიტების პაკეტს აზიანებს.
• მონტაჟის შემდეგ კონტურიდან ჰაერი გამოიშვება ჰაერგამშვებით და მოწმდება სისტემის წნევა.
• მაღალი სიხისტის წყლის მქონე რეგიონებში ახალი ტეპლოობმენნიკის ხანგრძლივობისთვის განიხილება ფილტრის ან წყალდამარბილებლის დაყენება სახმარი წყლის შესასვლელზე.
