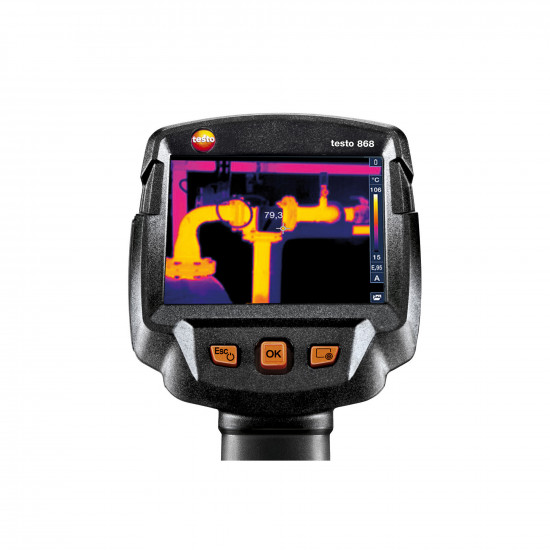

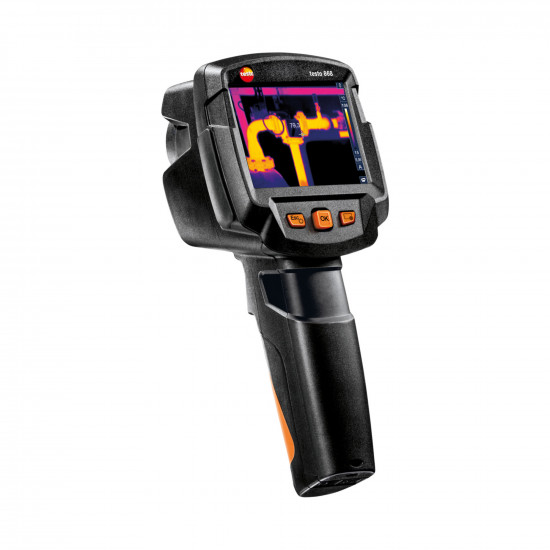

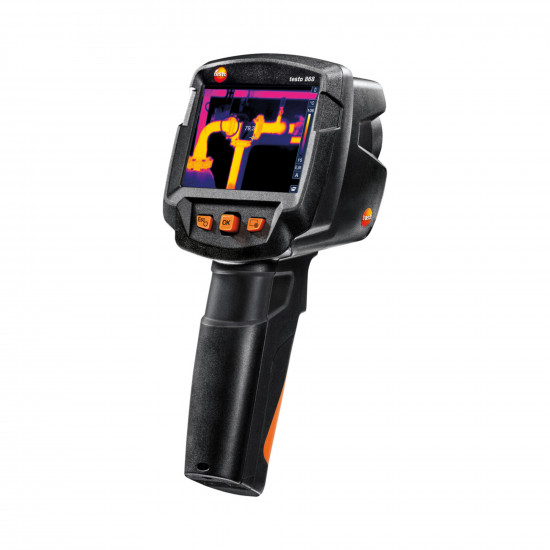

Testo 868 თერმოვიზორი – 160×120 (SuperResolution 320×240), 80 mK, −30…+650 °C, WLAN აპლიკაციით, 5 MP ციფრული კამერა (0560 8681)

Testo 868 (არტიკული 0560 8681) არის ხელის თერმოვიზორი, რომელიც უკონტაქტოდ გამოსახავს და ზომავს ზედაპირის ტემპერატურის განაწილებას. 160 × 120 პიქსელიანი ინფრაწითელი დეტექტორის გარჩევადობა ჩაშენებული Testo SuperResolution ტექნოლოგიით 320 × 240 პიქსელამდე იზრდება. კამერა გამოსახავს 0,08 °C-ზე (80 mK) ნაკლებ ტემპერატურულ სხვაობებს. მოწყობილობას აქვს −30 … +650 °C გაზომვის დიაპაზონი, 5 MP ციფრული კამერა და WLAN-ით Testo Thermography App-თან კავშირი. გამოიყენება გათბობისა და გაგრილების სისტემების, შენობის თბოიზოლაციის, ელექტროფარებისა და დანადგარების ტექნიკური შემოწმებისთვის.

თერმოგრაფია საინჟინრო სისტემების, შენობებისა და ელექტრომოწყობილობის შემოწმებისას

კამერა ასრულებს რამდენიმე სახის ანალიზს: ცენტრალური წერტილი, ცხელი/ცივი წერტილის ავტომატური ძებნა და ორ წერტილს შორის ტემპერატურული სხვაობა (delta T). IFOV-ინდიკატორი გამოსახულებაზე აღნიშნავს არეს, რომლის ზუსტად გაზომვაც შესაძლებელია მოცემული მანძილიდან. ეს მცირე ობიექტებზე გაზომვის ცდომილებას გამორიცხავს. Testo ε-Assist ფუნქციასთან ერთად მოწოდებული ε-მარკერები ეწებება გასაზომ ზედაპირს. კამერა ავტომატურად განსაზღვრავს და აყენებს ემისიურობასა და არეკლილ ტემპერატურას. Testo ScaleAssist შენობების თერმოგრაფიისას ავტომატურად არეგულირებს თერმოგამოსახულების სკალას, რათა გამოსახულებები ერთმანეთს შესადარებელი იყოს.

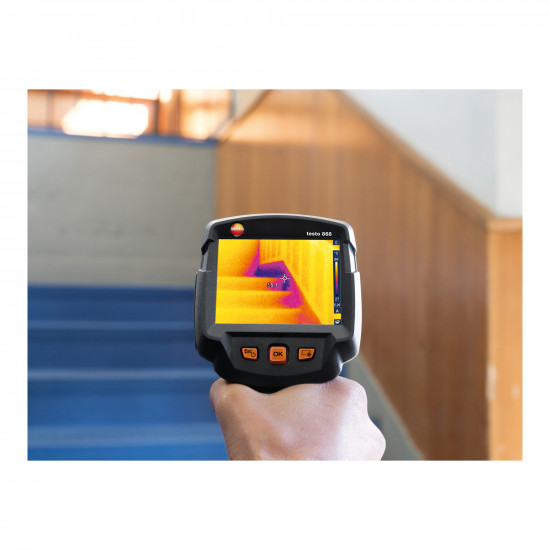

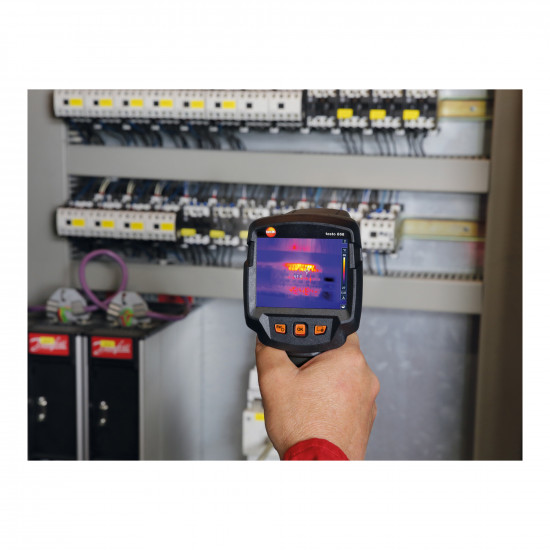

საინჟინრო სისტემებზე სამუშაოებისას თერმოვიზორი გამოიყენება შემდეგი ამოცანებისთვის: იატაკქვეშა გათბობის კონტურების მარშრუტის დადგენა, რადიატორებში დალექილი ლამის შემოწმება, მიწოდებისა და დაბრუნების ტემპერატურების კონტროლი და მილის გაჟონვის პოვნა კედლის ან იატაკის ზედმეტი დანგრევის გარეშე. ელექტროფარებში სწრაფად ვლინდება გადახურებული შეერთებები, შენობებში კი არასაკმარისი თბოიზოლაცია და სითბური ხიდები.

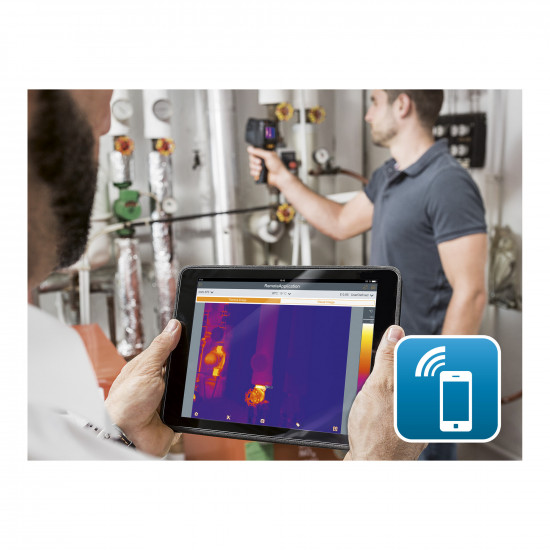

Testo Thermography App-ით (iOS და Android) ანგარიშის მომზადება და გაგზავნა ობიექტზევე შეიძლება. სმარტფონი ან პლანშეტი შეიძლება გამოიყენოთ მეორე ეკრანად ან დისტანციური მართვის პულტად. გამოსახულებები JPEG ფორმატშიც ინახება. დეტალური ანალიზი და ანგარიშგება უფასო PC პროგრამით Testo IRSoft ხორციელდება. კამერის ტრანსპორტირება კომპლექტში შემავალი ჩანთით ხდება.

ტექნიკური მახასიათებლები (Testo-ს ოფიციალური მონაცემები)

• მარკა / მოდელი: Testo 868 თერმოვიზორი · არტიკული 0560 8681

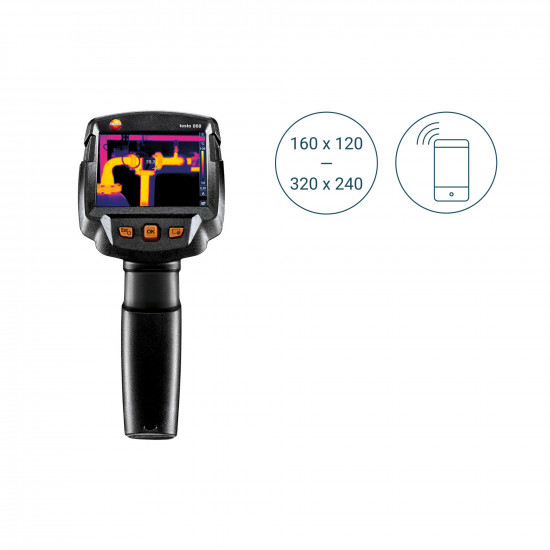

• ინფრაწითელი გარჩევადობა: 160 × 120 პიქსელი · SuperResolution-ით 320 × 240 პიქსელი
• თერმული მგრძნობელობა (NETD): < 80 mK (< 0,08 °C)
• ხედვის არე / მინ. ფოკუსური მანძილი: 31° × 23° / < 0,5 m · ფიქსირებული ფოკუსი
• გეომეტრიული გარჩევადობა (IFOV): 3,4 mrad · SuperResolution-ით 2,1 mrad
• კადრების სიხშირე / სპექტრული დიაპაზონი: 9 Hz / 7,5 … 14 µm
• გაზომვის დიაპაზონი: −30 … +100 °C და 0 … +650 °C (ხელით ან ავტომატური გადართვა)
• სიზუსტე: ±2 °C ან გაზომილი მნიშვნელობის ±2% (−30 … −20 °C დიაპაზონში ±3 °C)
• ემისიურობა / არეკლილი ტემპერატურა: 0,01 … 1 ხელით დაყენება · Testo ε-Assist-ით ავტომატურად
• ანალიზის ფუნქციები: ცენტრალური წერტილი, ცხელი/ცივი წერტილი, delta T, IFOV-ინდიკატორი, Testo ScaleAssist
• ეკრანი: 8,9 cm (3,5 დიუმი) TFT, 320 × 240 პიქსელი · ინფრაწითელი ან რეალური გამოსახულება · 4 ფერის პალიტრა (ნაცრისფერი, ცივი-ცხელი, რკინა, ცისარტყელა HC)
• ციფრული კამერა: 5 MP, მინ. ფოკუსური მანძილი < 0,5 m
• ჩაწერა: შიდა მეხსიერება, 1000-ზე მეტი გამოსახულება · .jpg და .bmt · ექსპორტი .bmp, .jpg, .png, .csv, .xls ფორმატებში
• კავშირი: WLAN (Testo Thermography App) · USB 2.0 micro B · ვიდეოს გადაცემა USB-ით
• კვება: Li-ion აკუმულატორი 3500 mAh · +20 °C-ზე დაახლოებით 4 საათი მუშაობა · მოწყობილობაში დამუხტვა დაახლოებით 3 საათში · ქსელიდან მუშაობა
• სამუშაო / შენახვის ტემპერატურა: −15 … +50 °C / −30 … +60 °C · 20 … 80% ფარდობითი ტენიანობა (კონდენსაციის გარეშე)
• დაცვის კლასი: IP54 (IEC 60529) · ვიბრაცია 2g · მაქს. სამუშაო სიმაღლე 2000 m

მიწოდების კომპლექტი

• Testo 868 თერმოვიზორი (WLAN რადიომოდულით)
• USB კაბელი და დამტენი ადაპტერი
• Li-ion აკუმულატორი
• პროფესიონალური ანალიზის პროგრამა (უფასო ჩამოტვირთვა)
• 3 × Testo ε-მარკერი
• ექსპლუატაციაში გაშვების ინსტრუქცია, მოკლე სახელმძღვანელო და შემოწმების ოქმი
• სატრანსპორტო ჩანთა

მასტერის რჩევები

• ემისიურობა დააყენეთ მარკერით: მილებზე, რადიატორებზე, ფარებზე და მსგავს ზედაპირებზე მიაწებეთ ε-მარკერი და გამოიყენეთ ε-Assist. არასწორი ემისიურობა გაზომილ ტემპერატურას ამახინჯებს.
• გაითვალისწინეთ არეკვლა პრიალა ზედაპირებზე: პრიალა ლითონი და მინა ირეკლავს გარშემო არსებული სითბოს წყაროებს. გაზომვის წერტილზე დაიტანეთ ემისიური ლენტი ან მარკერი.
• დაიცავით IFOV-ინდიკატორის მითითება: თუ მცირე შეერთებებსა და კლემებზე გამოსახულებაზე გაზომვის არე სამიზნეზე დიდია, კამერა მიუახლოვეთ.
• გადაიღეთ შესადარებელი გამოსახულებები: ერთსა და იმავე წრედში გამართული და დაზიანებული წერტილი ჩაწერეთ ერთი და იმავე სკალითა და პალიტრით. ასე ანგარიშში სხვაობა უფრო მკაფიოდ ჩანს.
• არ დატოვოთ გარეთ ხანგრძლივად: კამერას აქვს IP54 დაცვა, თუმცა მუდმივი გარე გამოყენებისთვის განკუთვნილი არ არის.

ტექნიკური დოკუმენტაცია: Testo 865 / 868 / 871 / 872 თერმოვიზორების კატალოგი (PDF, თურქულ ენაზე)
