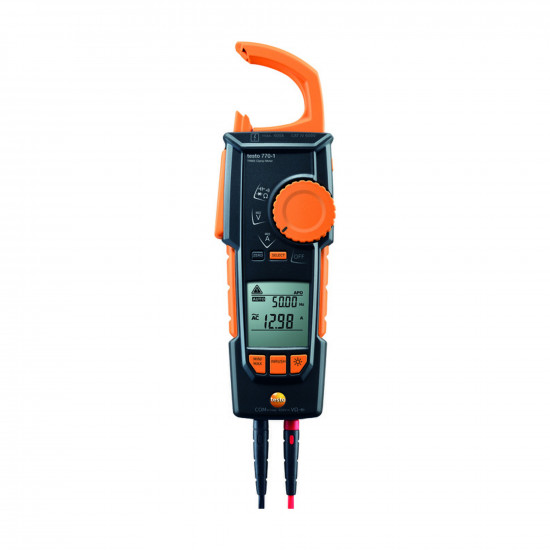

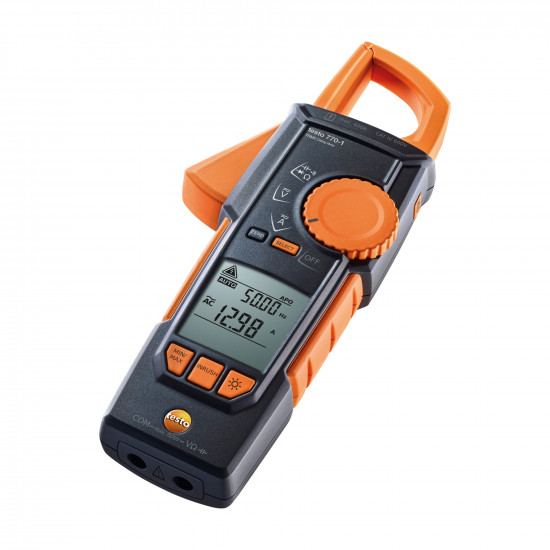

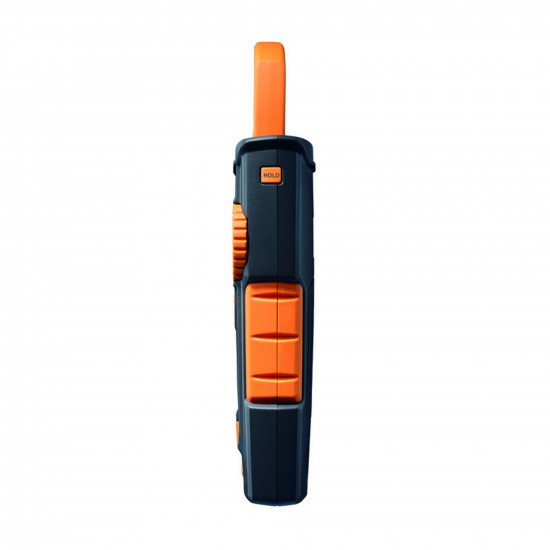

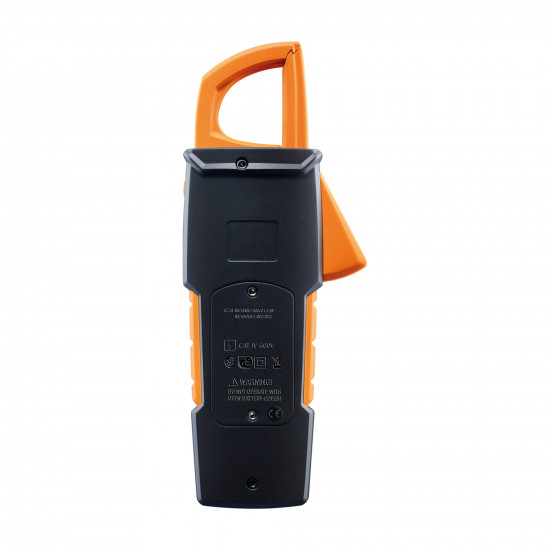

Testo 770-1 TRMS დენის კლეშჩი – 400 A AC/DC, 600 V, პუსკის დენი, სრულად შეწევადი მომჭერი ყბა, CAT IV (0590 7701)

Testo 770-1 (არტიკული 0590 7701) არის მჭიდროდ განლაგებულ ძალოვან კაბელებსა და გამტარებზე უკონტაქტო დენის გაზომვისთვის შექმნილი TRMS (ჭეშმარიტი ეფექტური მნიშვნელობის) დენის კლეშჩი. ზომავს 0,1 … 400 A AC/DC დენს და 1 mV … 600 V AC/DC ძაბვას. პუსკის დენის გაზომვით შეგიძლიათ ნახოთ კომპრესორისა და ვენტილატორის მოტორების გაშვების დენი. მოჭერის მექანიზმის წყალობით ნებისმიერი კაბელი მარტივად და უსაფრთხოდ მოიჭირება.

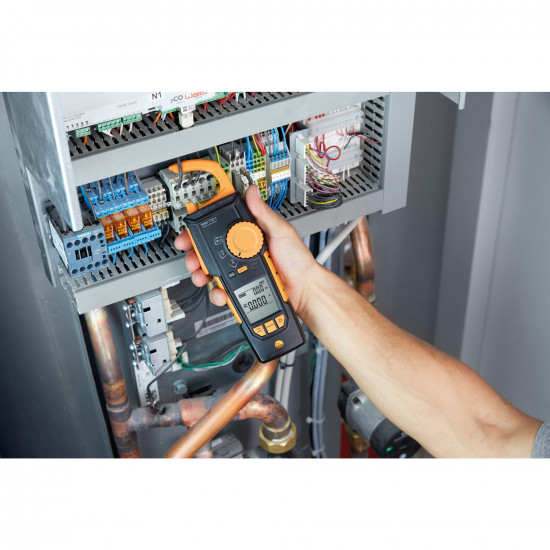

დენის მარტივი გაზომვა მჭიდრო ელექტროკარადებში

Testo 770-1-ის მოძრავი მომჭერი ყბა სრულად შეიწევა. ამიტომ ელექტროკარადებში მჭიდროდ ჩალაგებული კაბელები სათითაოდ იჭიდება, თითქოს კავს იყენებდეთ. ხელსაწყო AC/DC-ს, ასევე წინაღობას, უწყვეტობას, დიოდსა და ტევადობას ავტომატურად განსაზღვრავს და ირჩევს. ორსტრიქონიანი დიდი ეკრანი გაზომვებს მკაფიოდ აჩვენებს.

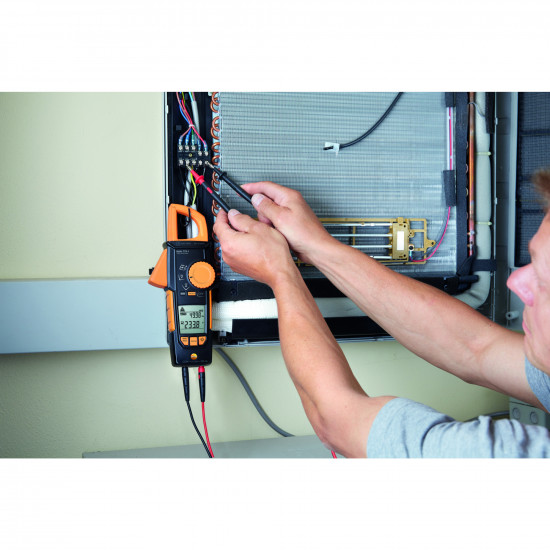

გამოიყენება კონდიციონერების, გაგრილებისა და გათბობის სერვისში ყოველდღიური ელექტრული გაზომვებისთვის. მათ შორისაა დენის მოხმარების გაზომვა და ძაბვის ქვეშ მყოფ კაბელებზე კვების შემოწმება. ასევე გადამრთველ კომპონენტებზე უწყვეტობის ტესტი და დატჩიკებისა და მოტორის გრაგნილების წინაღობის გაზომვა.

ტექნიკური მახასიათებლები (Testo-ს ოფიციალური მონაცემები)

• მარკა / მოდელი: Testo 770-1 TRMS დენის კლეშჩი · არტიკული 0590 7701
• გაზომვის ტიპი: True RMS · საბაზო სიზუსტე 0,8%
• დენი: 0,1 … 400 A AC/DC · DC დენის სიზუსტე ±(გაზომილი მნიშვნელობის 2,0% + 5 ციფრი)
• ძაბვა: 1 mV … 600 V AC/DC · DC სიზუსტე ±(0,8% + 3 ციფრი) · AC სიზუსტე ±(1,0% + 3 ციფრი)
• წინაღობა: 0,1 Ω … 40 MΩ
• ტევადობა: 0,01 nF … 100 µF
• სხვა ფუნქციები: პუსკის დენის გაზომვა · უწყვეტობის ტესტი · დიოდის ტესტი · AC/DC-ის ავტომატური ამოცნობა
• ეკრანი: ორსტრიქონიანი · 4000 ათვლა

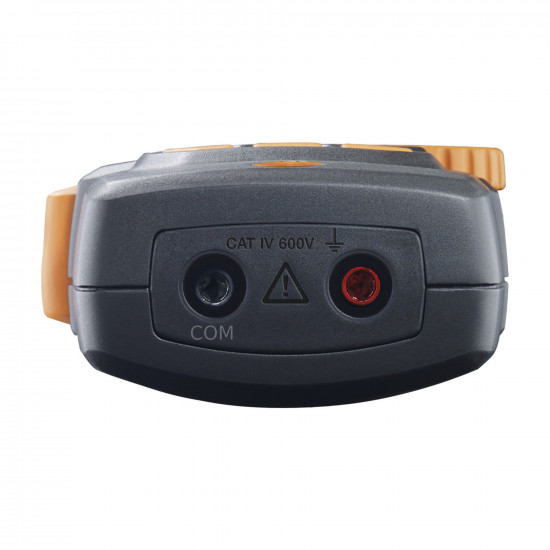

• გაზომვის კატეგორია: CAT IV 600 V
• დაცვის კლასი: IP40
• კვება: 3 × 1,5 V ელემენტი
• სამუშაო / შენახვის ტემპერატურა: −10 … +50 °C / −15 … +60 °C
• ზომები / წონა: 243 × 96 × 43 მმ · 378 გ
• სერტიფიკაცია / სტანდარტი: CSA/ETL, CE · EN 61326-1, EN 61140

მიწოდების კომპლექტაცია

• Testo 770-1 TRMS დენის კლეშჩი

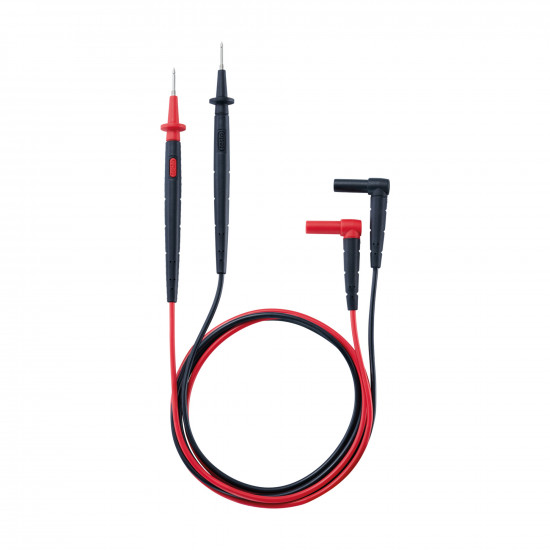

• საზომი კაბელების 1 ნაკრები (0590 0010)
• ელემენტები
• შემოწმების ოქმი და ექსპლუატაციის ინსტრუქცია

მასტერის რჩევები

• მოჭერით ერთი გამტარი: დენის კლეშჩით დენის გაზომვისას ყბაში მოაქციეთ მხოლოდ ფაზის ან ნულის გამტარი. ორი გამტარის ერთად მოჭერისას ველები ერთმანეთს აბათილებს და ხელსაწყო ნულთან ახლოს მნიშვნელობას აჩვენებს.
• კომპრესორის გაშვება შეამოწმეთ პუსკის დენით: თუ კომპრესორი გაშვებისას იჭედება ან თერმორელეს ამუშავებს, პუსკის დენის ფუნქციით გაზომეთ გაშვების დენი. შემდეგ შეადარეთ ის შილდზე მითითებულ LRA მნიშვნელობას.
• ინვერტორულ წრედებში TRMS მნიშვნელოვანია: ინვერტორული პლატის მქონე კონდიციონერებში დენის ტალღის ფორმა დამახინჯებულია. საშუალო მნიშვნელობის მზომი ხელსაწყოები არასწორ შედეგს აჩვენებს, TRMS გაზომვა კი რეალურ მნიშვნელობას იძლევა.
• წინაღობისა და უწყვეტობის გაზომვისას გათიშეთ ძაბვა: მოტორის გრაგნილის, დატჩიკისა და კონტაქტის გაზომვები ჩაატარეთ მხოლოდ მას შემდეგ, რაც წრედი ძაბვისგან გაითიშება და კონდენსატორები განიმუხტება.
• დაიცავით კატეგორია: ხელსაწყო CAT IV 600 V კლასისაა. არ ჩაატაროთ გაზომვა ამ მნიშვნელობაზე მაღალ ძაბვებზე და შეუსაბამო საზომი კაბელებით.

ტექნიკური დოკუმენტი: Testo 770 დენის კლეშჩის პროდუქტის ბროშურა (PDF, თურქულ ენაზე)
