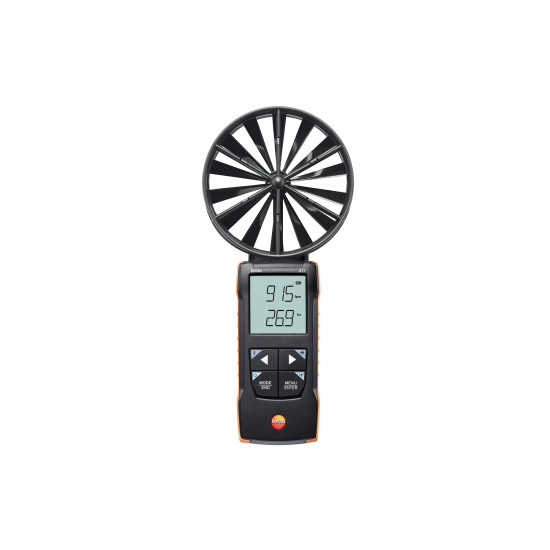

Testo 417 ციფრული ფრთიანი ანემომეტრი – 100 mm ფრთა, 0,3…20 m/s, მოცულობითი ხარჯი და ტემპერატურა, Bluetooth (0563 0417)

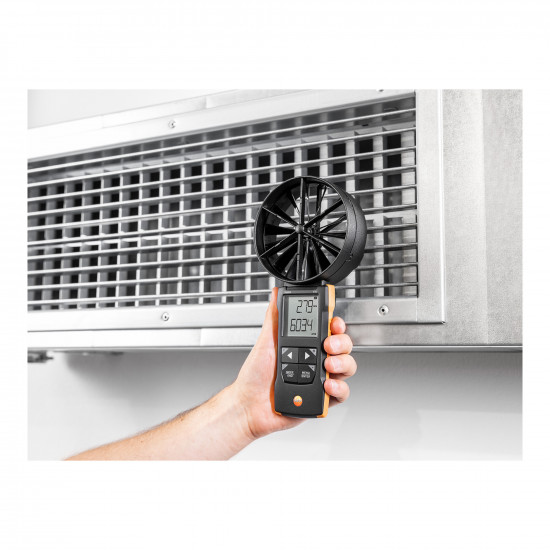

Testo 417 (არტიკული 0563 0417) არის ციფრული 100 mm ფრთიანი ანემომეტრი, რომელიც კონდიციონერისა და ვენტილაციის სისტემების ჰაერის შესასვლელებსა და გამოსასვლელებზე (ვენტილაციის ხვრელი, გისოსი, დიფუზორი) ზომავს ჰაერის სიჩქარეს, მოცულობით ხარჯს და ჰაერის ტემპერატურას. აქვს 0,3 … 20 m/s გაზომვის დიაპაზონი და ±(0,1 m/s + გაზომილი მნიშვნელობის 1,5%) სიზუსტე; მოცულობითი ხარჯი ხელსაწყოში ავტომატურად გამოითვლება და ეკრანზე ჩანს. Bluetooth-ით უკავშირდება უფასო Testo Smart App აპლიკაციას.

მოცულობითი ხარჯის გაზომვა ვენტილაციის ხვრელსა და გისოსზე

ვენტილაციის ხვრელის ან გისოსის კვეთის ფართობი შეიყვანება ხელსაწყოს პარამეტრების მენიუდან; Testo 417 გაზომილი ჰაერის სიჩქარიდან ითვლის მოცულობით ხარჯს m³/h, l/s ან cfm ერთეულებში. მრავალწერტილოვანი საშუალო იძლევა ვენტილაციის ხვრელის ზედაპირზე შერჩეულ წერტილებში ჩაწერილი ანათვლების საშუალოს, ხოლო დროზე დამოკიდებული საშუალო – გაზომვის მთელი დროის განმავლობაში მიღებული მნიშვნელობების საშუალოს. HOLD ღილაკი აფიქსირებს მიმდინარე მნიშვნელობას და აჩვენებს მაქს./მინ. მნიშვნელობებს; ეკრანის განათება აადვილებს ანათვლის წაკითხვას ბნელ ადგილებში.

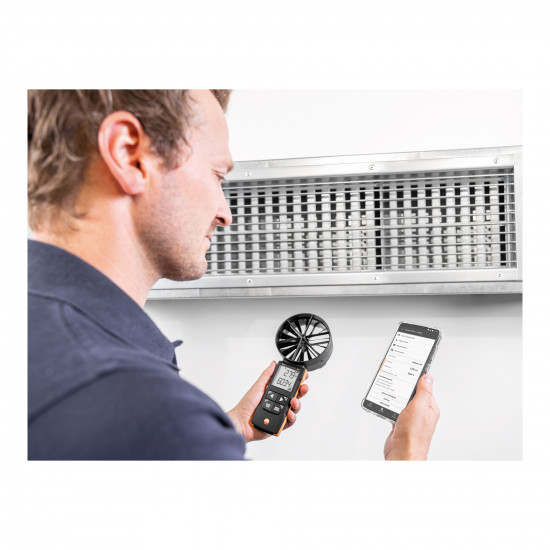

Testo Smart App-ით გაზომვა აპლიკაციიდან რეგულირდება, სმარტფონი გამოიყენება როგორც მეორე ეკრანი, მნიშვნელობები გრაფიკულად აისახება და ინახება; ფოტოებიანი გაზომვის ოქმი ადგილზევე იქმნება PDF/CSV ფაილის სახით და იგზავნება ელფოსტით. ამ თვისებების გამო ხელსაწყო შესაფერისია საცხოვრებელი ვენტილაციის სისტემების რეგულირებისა და ექსპლუატაციაში გაშვების დოკუმენტაციისთვის. გაზომვის შედეგების ამობეჭდვა ასევე შესაძლებელია Testo Bluetooth პრინტერიდან.

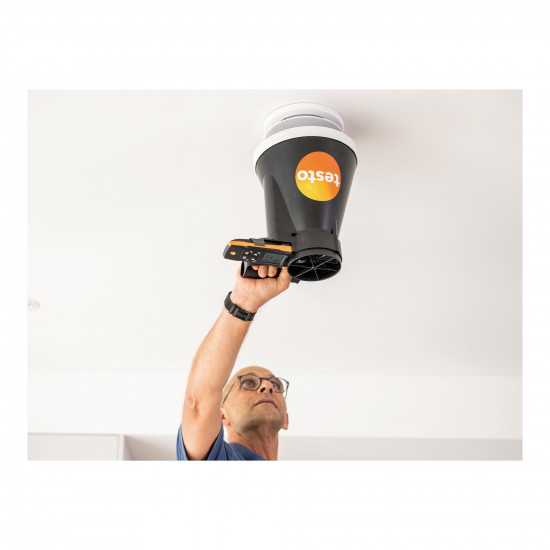

ფირფიტოვანი ვენტილაციის ხვრელებისა და ვენტილატორის გამოსასვლელებზე გასაზომი ძაბრები მიწოდების კომპლექტაციაში არ შედის; ძაბრები მოყვება Testo 417 Set 1 ნაკრებს. testovent 417 ძაბრების ნაკრებით (0563 4170) ხარჯი იზომება 0 … 440 m³/h დიაპაზონში, ძაბრის კოეფიციენტი აქტიურდება ხელსაწყოს პარამეტრების მენიუდან.

ტექნიკური მახასიათებლები (Testo-ს ოფიციალური მონაცემები)

• მარკა / მოდელი: Testo 417 ციფრული ფრთიანი ანემომეტრი · არტიკული 0563 0417
• ჰაერის სიჩქარე (100 mm ფრთა): 0,3 … 20 m/s · სიზუსტე ±(0,1 m/s + გაზომილი მნიშვნელობის 1,5%) · გარჩევადობა 0,01 m/s
• მოცულობითი ხარჯი: 0 … 99.999 m³/h (კვეთის ფართობის შეყვანით) · ძაბრების ნაკრებით 0563 4170 – 0 … 440 m³/h · გარჩევადობა 0,1 m³/h (0 … 99,9 m³/h), 1 m³/h (დანარჩენი დიაპაზონი)
• ტემპერატურა (NTC): 0 … +50 °C · სიზუსტე ±0,5 °C · გარჩევადობა 0,1 °C
• ერთეულები: m/s, fpm · m³/h, l/s, cfm · °C, °F
• ფუნქციები: HOLD, მაქს./მინ., მრავალწერტილოვანი და დროზე დამოკიდებული საშუალო, ძაბრის კოეფიციენტი, ეკრანის განათება, ამობეჭდვა Bluetooth პრინტერიდან
• მონაცემთა გადაცემა: Bluetooth® · Testo Smart App (iOS 13.0 / Android 8.0 და ზემოთ, Bluetooth 4.2)
• კვება: 3 × AA ელემენტი · ელემენტის მუშაობის ვადა 50 საათზე მეტი
• სამუშაო / შენახვის ტემპერატურა: −20 … +50 °C / −20 … +50 °C · განკუთვნილია შენობაში გამოსაყენებლად
• დაცვის კლასი: IP10
• ზომები / წონა: 236 × 108 × 45 mm · 243 g
• კორპუსის მასალა: ABS + PC / TPE

მიწოდების კომპლექტაცია

• Testo 417 აპლიკაციასთან დაკავშირებადი 100 mm ფრთიანი ანემომეტრი

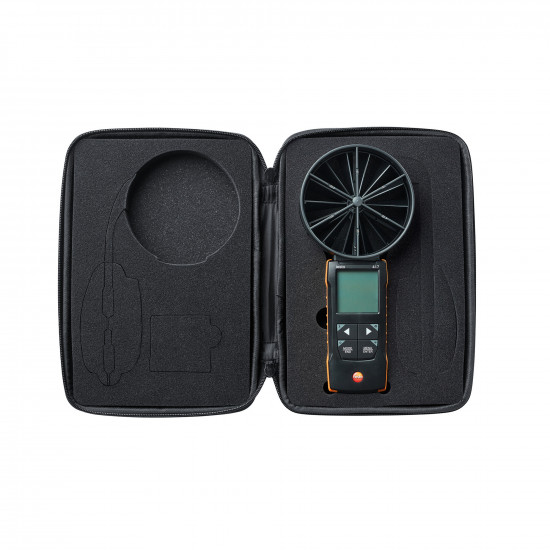

• სატარებელი ჩანთა
• შემოწმების ოქმი
• 3 × AA ელემენტი

მასტერის რჩევები

• სწორად შეიყვანეთ კვეთის ფართობი: ხარჯი გამოითვლება შეყვანილი ფართობის მიხედვით; ვენტილაციის ხვრელზე გაზომვისას საფუძვლად აიღეთ ხვრელის თავისუფალი (ეფექტური) ფართობი.
• დაყავით ზედაპირი წერტილებად: მრავალწერტილოვანი საშუალოს დროს ვენტილაციის ხვრელის ზედაპირი დაყავით თანაბარი ინტერვალის წერტილებად და თითოეულ წერტილში ჩაწერეთ ანათვალი; ერთ წერტილში გაზომილი სიჩქარე მთელ ხვრელს არ ასახავს.
• შეამოწმეთ ძაბრის კოეფიციენტი: ძაბრით გაზომვისას ხელსაწყოში ძაბრის კოეფიციენტი ჩართული უნდა იყოს, ძაბრის გარეშე გაზომვისას – გამორთული; წინააღმდეგ შემთხვევაში ხარჯი არასწორად გამოითვლება.
• გრიგალურ დიფუზორებზე გამოიყენეთ ნაკადის გამასწორებელი: გრიგალური ნაკადი ამახინჯებს ფრთიან გაზომვას; ასეთ გამოსასვლელებზე გაზომეთ ნაკადის გამასწორებლიანი ძაბრით.
• მერყევი მნიშვნელობებისას ჩართეთ დემპფირება: თუ ანათვლები ძლიერ მერყეობს, Testo Smart App-ის პარამეტრებიდან გაააქტიურეთ დემპფირება.

ტექნიკური დოკუმენტი: Testo 417 ფრთიანი ანემომეტრის პროდუქტის ბროშურა (PDF, თურქულ ენაზე)
