Testo 176 T3 4-არხიანი თერმოწყვილის ტემპერატურის ლოგერი (Data Logger) – K/T/J ტიპი, −200…+1000 °C, ლითონის კორპუსი, IP65, ზონდებისა და USB კაბელის გარეშე (0572 1763)

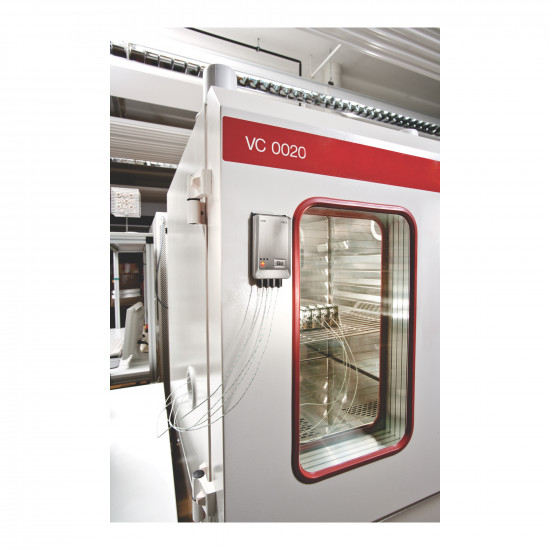

Testo 176 T3 (არტიკული 0572 1763) არის ლითონის კორპუსიანი მრავალარხიანი ტემპერატურის ლოგერი (data logger). 4 გარე თერმოწყვილის შესასვლელზე მიერთებული K, T და J ტიპის ზონდებით ის ერთდროულად ზომავს და იწერს ტემპერატურას ოთხ სხვადასხვა წერტილში. მიერთებული ზონდის ტიპის მიხედვით ზომავს K ტიპისთვის −200 … +1000 °C, T ტიპისთვის −200 … +400 °C და J ტიპისთვის −100 … +750 °C დიაპაზონში, 0,1 °C გარჩევადობით. ინახავს 2 მილიონამდე მნიშვნელობას. IP65 დაცვის მქონე მტკიცე კორპუსით გამოიყენება სამრეწველო პროცესებში დადგენილი ტემპერატურული მნიშვნელობების დაცვის მონიტორინგისთვის.

მნიშვნელოვანია: გაზომვისთვის მოწყობილობას თერმოწყვილის ზონდი სჭირდება. თერმოწყვილის ზონდები და ლოგერის დასაპროგრამებლად საჭირო mini USB კაბელი მიწოდების კომპლექტში არ შედის. საჭიროა ცალკე შეიძინოთ გამოყენებისთვის შესაფერისი K, T ან J ტიპის ზონდები. თუ პირველი შეძენისას კაბელი არ გაქვთ, mini USB კაბელიც ცალკე უნდა შეიძინოთ.

თერმოწყვილით ტემპერატურის სინქრონული ჩაწერა ოთხ წერტილში

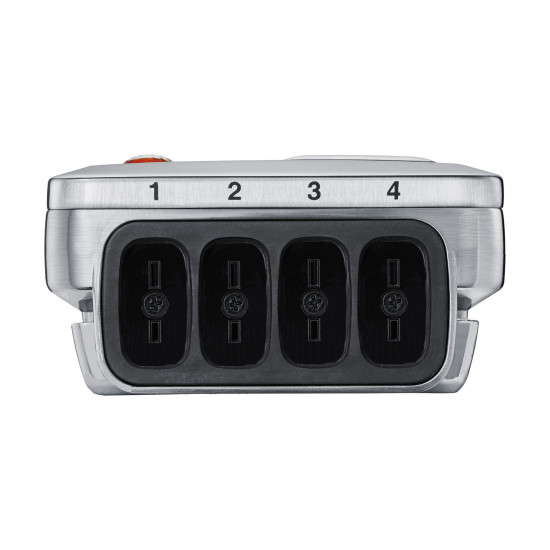

აქტიური არხები და თითოეულ შესასვლელზე მისაერთებელი ზონდის ტიპი განისაზღვრება უფასო პროგრამით Testo ComSoft Basic. ზონდები ერთდება კორპუსის ქვედა მხარეს 1-დან 4-მდე დანომრილ შესასვლელებზე. გაზომვის ინტერვალი თავისუფლად აირჩევა 1 წამიდან 24 საათამდე. 15-წუთიანი ინტერვალის დროს ერთი ლითიუმის AA ელემენტით მუშაობს დაახლოებით 8 წელი. ელემენტის მოსალოდნელ რესურსს პროგრამა ითვლის გაზომვის ინტერვალისა და მიერთებული დატჩიკების რაოდენობის მიხედვით. ელემენტის დაცლისას ან შეცვლისას ჩაწერილი მონაცემები ინახება.

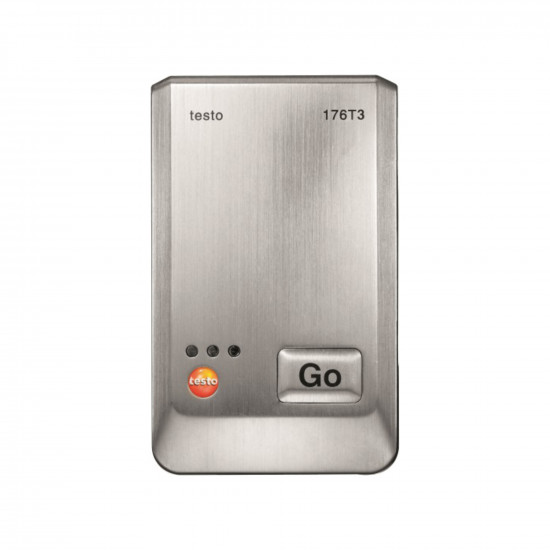

მოწყობილობას ეკრანი არ აქვს, მუშაობის მდგომარეობა ფერადი LED-ებით ჩანს. წითელი LED ციმციმებს, როცა ელემენტის დარჩენილი რესურსი 30 და 10 დღეზე ნაკლები ხდება, ასევე ელემენტის დაცლისას. თუ ზღვრული მნიშვნელობა გადაჭარბებულია, ღილაკზე დაჭერისას სამჯერ ციმციმებს. ყვითელი LED ჩაწერის რეჟიმს აჩვენებს, მწვანე LED კი ლოდინის რეჟიმს. მონაცემები კომპიუტერზე გადაიცემა გვერდითი mini USB შესასვლელით ან SD ბარათის ბუდეში ჩადებულ ბარათზე. SD ბარათის ჩადებისა და GO ღილაკზე 2 წამზე მეტხანს დაჭერის შემდეგ კოპირება იწყება. პროცესის განმავლობაში ყვითელი LED ანთია, ხოლო მწვანე LED-ის ორჯერ ციმციმი პროცესის დასრულებას ნიშნავს. პროგრამაში მონაცემები გრაფიკისა და ცხრილის სახით ჩანს და Excel-ში ექსპორტდება. მოწყობილობა თავსდება კედლის სამაგრში და მაგრდება თანმხლები საკეტით.

ტექნიკური მახასიათებლები (Testo-ს ოფიციალური მონაცემები)

• მარკა / მოდელი: Testo 176 T3 თერმოწყვილის ტემპერატურის data logger · არტიკული 0572 1763
• არხი: 4 გარე თერმოწყვილის შესასვლელი (K, T და J ტიპი)
• გაზომვის დიაპაზონი (ზონდის ტიპის მიხედვით): K ტიპი (NiCr-Ni) −200 … +1000 °C · T ტიპი (Cu-CuNi) −200 … +400 °C · J ტიპი (Fe-CuNi) −100 … +750 °C
• მოწყობილობის სიზუსტე (±1 ციფრი): ±0,3 °C (−100 … +70 °C) · გაზომილი მნიშვნელობის ±0,5% (+70,1 °C-დან ზონდის ტიპის ზედა ზღვრამდე) · გაზომილი მნიშვნელობის ±1% (−200 … −100,1 °C, K და T ტიპი)
• გარჩევადობა: 0,1 °C
• ჩაწერის ინტერვალი: 1 წამი … 24 საათი (ონლაინ გაზომვისას 2 წამი … 24 საათი)
• მეხსიერება: 2 000 000 გაზომილი მნიშვნელობა
• მდგომარეობის ინდიკაცია: წითელი / ყვითელი / მწვანე LED (ეკრანის გარეშე)
• ინტერფეისი: mini USB, SD ბარათის ბუდე · Testo ComSoft Basic (უფასო), ComSoft Professional (დამატებით)
• კვება: 1 × სპეციალური ლითიუმის AA ელემენტი (Testo-ს სათადარიგო ელემენტის კოდი 0515 1760) · ელემენტის რესურსი 8 წელი (15 წთ გაზომვის ინტერვალი, +25 °C)
• მუშაობის / შენახვის ტემპერატურა: −20 … +70 °C / −40 … +85 °C
• დაცვის კლასი: IP65 (როცა შესასვლელებზე ზონდებია მიერთებული ან ისინი ყრუ საცობითაა დახურული)
• სტანდარტი: 2014/30/EU · 2011/65/EU
• კორპუსი / ზომები / წონა: ლითონი · 103 × 63 × 33 მმ · დაახლოებით 430 გ

მიწოდების კომპლექტი

• Testo 176 T3 4-არხიანი ტემპერატურის data logger (ლითონის კორპუსი)
• კედლის სამაგრი და საკეტი
• ელემენტი
• ტესტირების ოქმი
• თერმოწყვილის ზონდები, mini USB კაბელი და SD ბარათი მიწოდების კომპლექტში არ შედის

მასტერის რჩევები

• შეუსაბამეთ ზონდის ტიპი პროგრამას: თითოეული არხისთვის პროგრამაში განსაზღვრული ტიპის თერმოწყვილის ზონდი მიაერთეთ კორპუსზე შესაბამისი ნომრით აღნიშნულ შესასვლელს. შტეკერები სწორი პოლარობით და ძალის გარეშე ბოლომდე ჩასვით.
• დახურეთ თავისუფალი შესასვლელები: IP65 დაცვა უზრუნველყოფილია მხოლოდ მაშინ, როცა შესასვლელებზე ზონდებია მიერთებული ან გამოუყენებელი შესასვლელები ყრუ საცობითაა დახურული.
• ყურადღება იზოლაციის არმქონე ზედაპირის ზონდებს: დატჩიკის შესასვლელებს შორის პოტენციალთა დასაშვები მაქსიმალური სხვაობა 50 V-ია. გაითვალისწინეთ ეს, თუ იყენებთ ზედაპირის ზონდს არაიზოლირებული თერმოწყვილით.
• ცხელ წერტილში მხოლოდ ზონდის წვერი მოათავსეთ: ლოგერი მუშაობს −20 … +70 °C-ზე. მაღალი ტემპერატურის წერტილებში მხოლოდ ზონდის წვერი მოათავსეთ. თუ დასაშვები მნიშვნელობა მითითებული არ არის, ზონდის სახელური და კაბელი 70 °C-ზე მაღალ ტემპერატურას არ დაუქვემდებაროთ. Testo აქსესუარის სახით გთავაზობთ თბოდამცავ კორპუსს (0572 9999), რომელიც +200 °C-მდე იცავს.
• დაზოგეთ ელემენტის რესურსი: ელემენტის რესურსს ამცირებს LED-ების ხანგრძლივი ციმციმი, დღეში რამდენჯერმე SD ბარათით წაკითხვა და ტემპერატურის მკვეთრი ცვალებადობა. წაკითხვის სიხშირე საჭიროების მიხედვით დაგეგმეთ.

ტექნიკური დოკუმენტი: Testo 176 T3 / T4 data logger datasheet (PDF, ინგლისურად)
