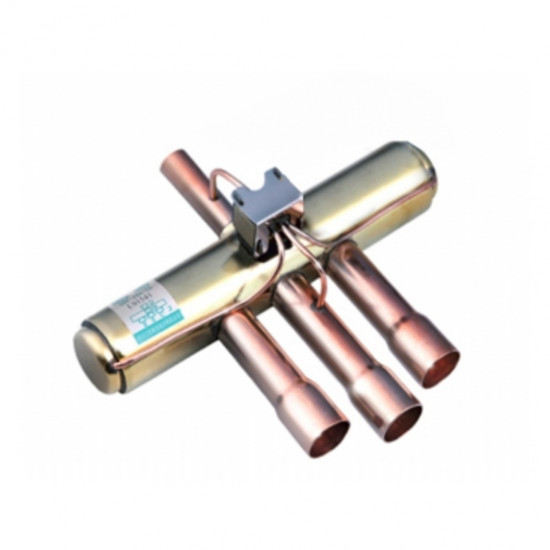

Sanhua SHF(L)-175-1317 ოთხსვლიანი რევერსული (Reversing) კლაპანი | ~190 kW R410A | 1 5/8" + 2 1/8" ODF | კატუშკა ცალკე

Sanhua SHF(L)-175-1317 (Sanhua ნაწილის ნომერი 10325055002) არის პილოტური მართვის ოთხსვლიანი რევერსული (reversing) კლაპანი. თბურ ტუმბოებსა და რევერსულ სისტემებში ცვლის ფრეონის ნაკადის მიმართულებას და უზრუნველყოფს გაგრილება ↔ გათბობის რეჟიმებს შორის გადართვას. 175 kW კლასი: R410A-ით შეირჩევა 190 kW-მდე (ΔP 0,1 bar), მაღალი წნევის ვარდნისას კი 268 kW-მდე. ოფიციალური datasheet-ის მიხედვით დამტკიცებულია როგორც ინვერტორული (ცვლადი ბრუნის), ისე მუდმივი ბრუნის სისტემებისთვის.

ოთხსვლიანი რევერსული კლაპანი დიდი სიმძლავრის თბური ტუმბოებისთვის

ოთხსვლიანი რევერსული კლაპანი ცვლის კომპრესორის დაჭირხნის აირის მიმართულებას და შიდა/გარე ბლოკებს შორის უცვლის ისპარიტელისა და კონდენსატორის როლებს. ამის წყალობით ერთი კონტური ასრულებს როგორც გაგრილებას, ისე გათბობას. ეს არის რუფტოპების, ჩილერებისა და დიდი სავაჭრო თბური ტუმბოების სტანდარტული ნაწილი. პილოტური კატუშკა (coil) კომპლექტში არ შედის. იგი ცალკე უნდა შეუკვეთოთ ძაბვის მიხედვით (220-240 V ქსელისთვის შესაფერისია Sanhua SHF კატუშკა).

ტექნიკური მახასიათებლები (ოფიციალური Sanhua datasheet)

• მოდელი: Sanhua SHF(L)-175-1317 | ნაწილის ნომერი: 10325055002
• სიმძლავრე (tc 38°C / to 5°C, ΔP 0,1 bar): R410A 190 kW · R407C 157 kW · R404A/R507 134,6 kW · R134a 123 kW
• Kv მნიშვნელობა: 70,5 m³/h | პორტის დიამეტრი: 46,4 mm
• მიერთებები (ODF სარჩილავი): D (დაჭირხნა) 1 5/8" · E/S/C 2 1/8". ეს არის 175-1217-ის ვარიანტი უფრო დიდი დიამეტრის დაჭირხნის მიერთებით
• მაქს. სამუშაო წნევა (PS): 45 bar. შესაფერისია თანამედროვე HFC ფრეონებისთვის, მათ შორის R410A-სთვის

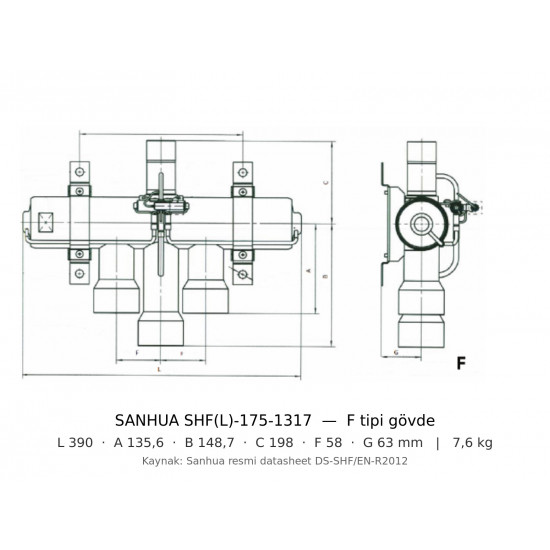

• ზომები / წონა: L 390 · A 135,6 · B 148,7 · C 198 · F 58 · G 63 mm · 7,6 kg | PED კატეგორია I. მე-2 სურათზე მოცემულია ოფიციალური ზომების ნახაზი (F ტიპის კორპუსი)
• თავსებადი ფრეონები: R410A, R407C, R404A, R507, R134a, R22

• 🔧 რჩილვისას კორპუსი გააგრილეთ სველი ქსოვილით და ალი შორს დაიჭირეთ ზოლოტნიკის ზონიდან, რადგან შიდა ტეფლონის ზოლოტნიკი სითბოსგან ზიანდება.
• კლაპანი დაამონტაჟეთ ჰორიზონტალურად (კატუშკა ზემოთ). მონტაჟის მიმართულება უნდა შეესაბამებოდეს კორპუსზე მითითებულ ნაკადის სქემას.
• შერჩევისას სიმძლავრე გადაამოწმეთ ΔP-ის მიხედვით: ერთი და იგივე კლაპანი 0,1 bar ვარდნისას იძლევა 190 kW-ს, 0,2 bar ვარდნისას კი 268 kW-ს (R410A).
