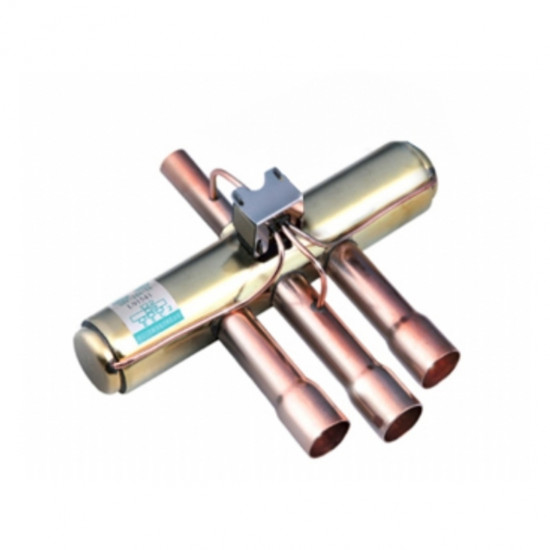

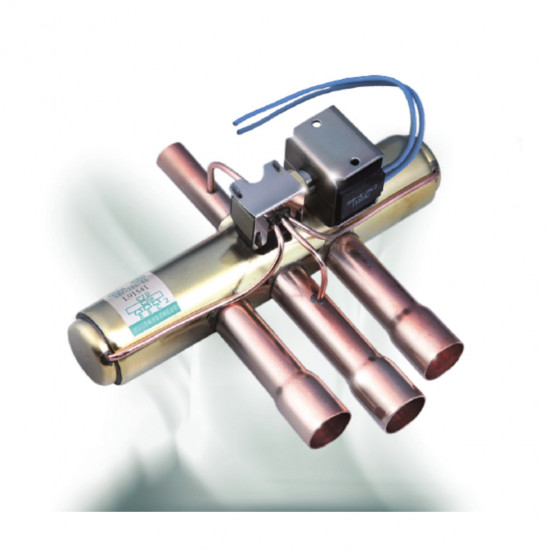

Sanhua SHF-50017 4-სვლიანი რევერსული კლაპანი | ~67 kW R410A | 1" + 1 1/4" ODF | კატუშკა ცალკე

Sanhua SHF-50017 (საინჟინრო აღნიშვნა SHF(L)-70-810) არის პილოტური მართვის 4-სვლიანი რევერსული კლაპანი, რომელიც თბურ ტუმბოებსა და რევერსულ სისტემებში ფრეონის ნაკადის მიმართულების შეცვლით უზრუნველყოფს გაგრილება ↔ გათბობის გადართვას. ეს არის დიდი სიმძლავრის კომერციული კლაპანი; R410A-ზე გამოიყენება დაახლოებით 67,4 kW (ΔP 0,1 bar) სიმძლავრემდე სისტემებში. შეიცავს მთავარ ზოლოტნიკურ კლაპანს + ინტეგრირებულ პილოტურ კლაპანს.

4-სვლიანი რევერსული კლაპანი თბური ტუმბოსთვის

4-სვლიანი რევერსული კლაპანი კომპრესორის ნაგდენი აირის მიმართულების შეცვლით შიდა/გარე ბლოკებს შორის ცვლის ისპარიტელი ↔ კონდენსატორის ფუნქციას; ერთი კონტური ასრულებს როგორც გაგრილებას, ისე გათბობას. პილოტური კატუშკა (coil) არ შედის კომპლექტში — ცალკე შეიკვეთება ძაბვის მიხედვით (TR 220-240V-სთვის შესაფერისია Sanhua SHF-4-10L3 / SHF-56001).

ძირითადი მახასიათებლები

• 4-სვლიანი რევერსული კლაპანი — გაგრილება ↔ გათბობის ციკლის მიმართულების შეცვლა
• მაღალი სიმძლავრე: ~67,4 kW R410A (ΔP 0,1 bar) · ~57 kW R407C
• მიერთება: 1 პორტი 1" (25,4 mm) + 3 პორტი 1 1/4" (31,75 mm) ODF
• ფართო თავსებადობა ფრეონებთან: R22, R134a, R404A, R407C, R410A, R507
• კატუშკა არ შედის კომპლექტში — ცალკე შეკვეთა (220-240V სტანდარტული)

ტექნიკური მახასიათებლები

• მარკა / მოდელი: Sanhua / SHF-50017 (SHF(L)-70-810)
• ტიპი: 4-სვლიანი რევერსული კლაპანი, პილოტური მართვით
• გამოყენება: თბური ტუმბო — გაგრილების/გათბობის ციკლის მიმართულების შეცვლა
• სიმძლავრე: R410A ~67,4 kW (ΔP 0,1) / 95,1 kW (ΔP 0,2) · R407C ~57,1 kW · R134a/R404A ~42,9 kW
• მიერთება: ØD 1" (25,4 mm) + 3 პორტი (E/S/C) 1 1/4" (31,75 mm) ODF · Kv ~28,5 m³/h
• მაქს. წნევა: 42 bar (4,2 MPa) · მინ. ΔP (MOPD) 0,15-0,34 MPa
• თავსებადი ფრეონები: R22, R134a, R404A, R407C, R410A, R507
• ტემპერატურა: −30…+120°C · კორპუსი ~303 mm · წონა ~3,0 kg · PED კატ. I
• პილოტური კატუშკა: არ შედის კომპლექტში — ცალკე (SHF-4-10L3 / SHF-56001, 220-240V 50/60Hz, IP54)

მასტერის რჩევები

• კატუშკა ცალკე იყიდება: ეს პროდუქტი არის კლაპანის კორპუსი; ქსელის ძაბვის შესაბამისი პილოტური კატუშკა (TR 220-240V) ცალკე შეუკვეთეთ, წინააღმდეგ შემთხვევაში კლაპანი არ იმუშავებს.
• რჩილვისას კლაპანის კორპუსი დაიცავით სველი ქსოვილით / სითბოშთამნთქმელი პასტით; ზედმეტი სითბო აზიანებს შიდა პილოტს და პროკლადკებს (დაიცავით კორპუსის მაქს. ტემპერატურა).
• მიერთებები ირჩილეთ აზოტის ქვეშ; მონტაჟამდე გადაამოწმეთ პორტების მიმართულება (ნაგდენი / შეწოვა / შიდა-გარე ხაზები).
• აალებადი ფრეონები (R32/R290) ამ ზომისთვის (≥1" მილი) რეკომენდებული არ არის; შეამოწმეთ თავსებადი ფრეონების სია.
