Sanhua SD-38 მიკროარხიანი თბომცვლელი (კონდენსატორი) | 2293 × 1008 მმ | 50-145 kW (R410A) | 45 ბარი

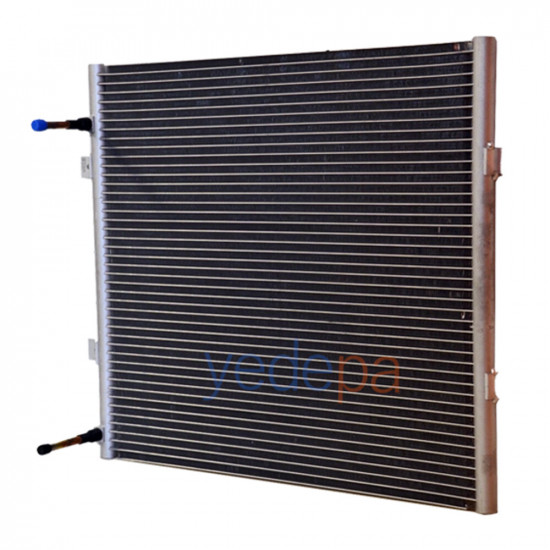

Sanhua SD-38 არის Sanhua MCHE (Micro-Channel Heat Exchanger) სტანდარტული სერიის დიდი ზომის, 100% ალუმინის მიკროარხიანი კონდენსატორის სექცია. 2293 × 1008 მმ ზომის ერთსლებიანი (1 რიგი) კონსტრუქციაა, 106 ბრტყელი მილით და 2 სვლით. ტრადიციულ სპილენძ-ალუმინის კონდენსატორთან შედარებით გაცილებით კომპაქტური და მსუბუქია; სრულად ალუმინის (AA3003) კორპუსი გამორიცხავს გალვანურ კოროზიას, ხოლო შესასვლელი/გამოსასვლელი მილები ადგილზე დასარჩილად სპილენძისაა. R410A-ზე, ჰაერის სიჩქარისა და ტემპერატურული სხვაობის (ΔT) მიხედვით, უზრუნველყოფს ~50 - 145 kW (ΔT=20K) თბოგაცემას; ΔT=30K პირობებში 223 kW-მდე აღწევს.

დიდი ზომის ალუმინის მიკროარხიანი (Microchannel) კონდენსატორი

SD სერიაში ნომრის ზრდასთან ერთად სექციის ზომაც იზრდება; SD-38 სერიის (SD10-SD41) ზედა დიაპაზონის, მაღალი სიმძლავრის მოდელებიდან ერთ-ერთია. ერთსლებიანი კონსტრუქცია შედგება ლამელებისგან, ბრტყელი მილებისა და ბოლო კოლექტორებისგან; კოლექტორის დიამეტრი Ø26 მმ, ლამელების სიხშირე 23 FPI, ლამელის სიმაღლე 8,1 მმ. საერთო შიდა მოცულობა 3,072 ლიტრია, რის გამოც ტრადიციულ კონდენსატორთან შედარებით გაცილებით ნაკლებ ფრეონის დატვირთვას მოითხოვს. აქვს PED კატ. I და UL 207 სერტიფიკატები.

ტექნიკური მახასიათებლები

• მარკა / მოდელი: Sanhua / SD-38 (შიდა ნომენკლატურა 20.6-FPI23-2G)
• ტიპი: მიკროარხიანი (microchannel) კონდენსატორის სექცია (MCHE), ერთსლებიანი

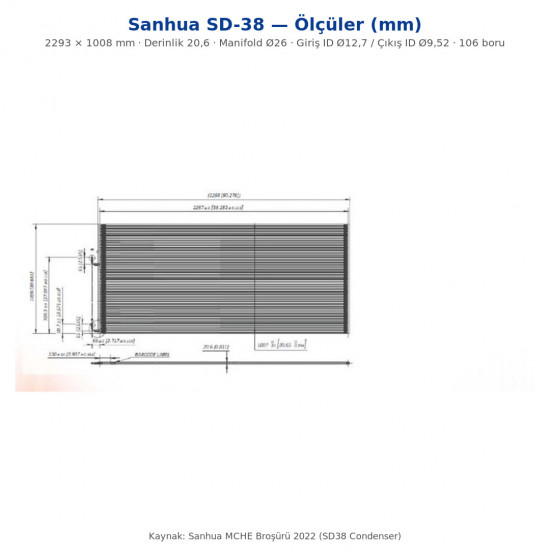

• გარე ზომები: სიგრძე (L) 2293 მმ · სიმაღლე (H) 1008 მმ · სიღრმე (cD) 20,6 მმ
• აქტიური თბომცვლელი ზედაპირი: L1 2241 × H1 1007 მმ · წინა ზედაპირი 2,26 m²
• კოლექტორი: Ø26 მმ · ლამელი: 23 FPI, ლამელის სიმაღლე 8,1 მმ, ლამელებს შორის მანძილი 1,1 მმ
• მილი: 106 ცალი ბრტყელი მილი (სიმაღლე 1,3 მმ) · 1 რიგი · 2 სვლა · განაწილება 75/31
• მიერთება: შესასვლელი ID Ø12,7 მმ (1/2") · გამოსასვლელი ID Ø9,52 მმ (3/8") — სპილენძის მილები
• შიდა მოცულობა: სულ 3,072 L (სექცია 2,3452 + კოლექტორი 0,7272)
• წნევა: მაქს. სამუშაო 45 ბარი (4,5 MPa) · გარღვევის 135 ბარი (13,5 MPa)
• ტემპერატურის დიაპაზონი: -40 / +121°C · წონა: ~20,3 კგ (20,332 კგ)
• მასალა: მილები — ხანგრძლივი მომსახურების ალუმინის შენადნობი (LLA) · ლამელი / გვერდითი ფირფიტა AA3003 · კოლექტორი AA3003/AA3005 · შესასვლელი-გამოსასვლელი მილები სპილენძი
• სერტიფიკატები: PED კატ. I (2014/68/EU) · UL 207
• თავსებადი ფრეონები: R410A, R404A, R407C, R134a, R22, R290, R507

თბოგაცემის სიმძლავრე (ჰაერის სიჩქარე 1 - 4,5 მ/წმ)

სიმძლავრე მკვეთრად არის დამოკიდებული ჰაერის სიჩქარესა და კონდენსაციისა და ჰაერის ტემპერატურულ სხვაობაზე (ΔT). Sanhua-ს ოფიციალური მონაცემები (ΔT = კონდენსატორისა და ჰაერის ტემპერატურული სხვაობა):

• R410A: ΔT=10K ~25-72 kW · ΔT=20K ~50-145 kW · ΔT=30K ~76-223 kW
• მაგალითი (ΔT=20K, ჰაერი 2,5 მ/წმ): R410A 101 kW · R507 95 kW · R404A 94 kW · R290 93 kW · R407C 81 kW · R134a 81 kW

მასტერის რჩევები

• მიერთებები სპილენძისაა: რადგან შესასვლელი/გამოსასვლელი მილები სპილენძისაა, ხაზს ჩვეულებრივი რჩილვით უერთდება — ალუმინის სარჩილი საჭირო არ არის. თუმცა სექციის კორპუსი ალუმინისაა; კორპუსზე ნახვრეტი/ბზარი სპეციალურ ალუმინის შედუღებას მოითხოვს და უმეტესად ეკონომიკურად გაუმართლებელია.
• სიმძლავრე ჰაერის სიჩქარეზეა დამოკიდებული: იგივე სექცია ΔT=20K-ზე 1 მ/წმ-ზე ~50 kW-ს იძლევა, ხოლო 4,5 მ/წმ-ზე ~145 kW-ს; ვენტილატორის ჰაერის ხარჯი შეარჩიეთ საჭირო თბოგაცემის მიხედვით.
• დიდი და მძიმე სექციაა (~20,3 კგ, სიგრძე 2,3 მ); გადაამოწმეთ სამონტაჟო ჩარჩოს ტვირთამწეობა და ვიბროიზოლაცია.
• კონდენსატორად დაამონტაჟეთ ვერტიკალურად (ან ჰორიზონტალიდან მინიმუმ 15° დახრით), შესასვლელი მიერთებით ზემოთ; ლამელების ზედაპირი გაწმინდეთ ლამელების მიმართულებით დაბალი წნევის ჰაერით/წყლით.
• ტრანსპორტირებისა და მონტაჟის დროს ფრთხილად იყავით, რომ ბრტყელი მილები/ლამელები არ დაზიანდეს — მცირე ნახვრეტიც კი სექციას გამოუსადეგარს ხდის.
