Sanhua SD-17 (SH043) მიკროარხიანი თბომცვლელი (კონდენსატორი) | 1324 × 622,6 მმ | 4,7-32,3 kW (R410A) | 45 ბარი

Sanhua SD-17 (ქარხნული/შეკვეთის კოდი SH043 — SD-17 და SH043 ერთსა და იმავე პროდუქტს აღნიშნავს) არის Sanhua MCHE სტანდარტული სერიის 100% ალუმინის მიკროარხიანი კონდენსატორის სექცია. იგი 1324 × 622,6 მმ ზომის ერთსლებიანი (1 რიგი) კონსტრუქციაა, 25,4 მმ სიღრმით, 65 ბრტყელი მილით და 2-სვლიანი დიზაინით. ჰაერის სიჩქარის მიხედვით R410A-ით უზრუნველყოფს 4,7 - 32,3 kW (16.086 - 110.157 BTU/h) სითბოს გაცემას. სრულად ალუმინის (AA3003) კორპუსი გამორიცხავს გალვანურ კოროზიას; შესასვლელი/გამოსასვლელი მილები კი რჩილვის გასამარტივებლად სპილენძისაა.

ალუმინის მიკროარხიანი (Microchannel) კონდენსატორის სექცია

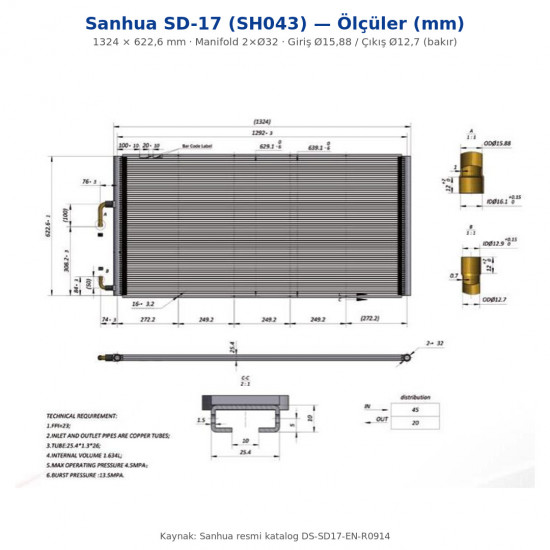

SD-17 / SH043 არის ლამელებისგან, ბრტყელი მილებისა და ბოლო კოლექტორებისგან შემდგარი ერთსლებიანი მიკროარხიანი კონდენსატორი. კოლექტორის დიამეტრია 2×Ø32 მმ, ლამელების სიხშირე 23 FPI, ლამელის სიმაღლე 8,1 მმ. ფრეონის განაწილება 45/20 (შესასვლელი/გამოსასვლელი) სახით დაყოფილია 2 სვლად. მაქსიმალური სამუშაო წნევაა 45 ბარი (4,5 MPa), გარღვევის წნევა 135 ბარი (13,5 MPa), ხოლო შიდა მოცულობა მხოლოდ 1,634 ლიტრია — ტრადიციულ კონდენსატორთან შედარებით გაცილებით ნაკლებ ფრეონის დამუხტვას საჭიროებს.

ტექნიკური მახასიათებლები

• მარკა / მოდელი: Sanhua / SD-17 (ქარხნული კოდი SH043) · ტიპის აღნიშვნა 25.4-FPI23-2G
• ტიპი: მიკროარხიანი (microchannel) კონდენსატორის სექცია (MCHE), ერთსლებიანი
• ზომა: სიგრძე (L) 1324 მმ · სიმაღლე (H) 622,6 მმ · სიღრმე / ლამელის სიგანე 25,4 მმ (1")
• კოლექტორი: 2 × Ø32 მმ (1,26") · ლამელი: 23 FPI, ლამელის სიმაღლე 8,1 მმ
• მილი: 65 ცალი ბრტყელი მილი (25,4 × 1,3 × 26) · 1 რიგი · 2 სვლა · განაწილება 45/20
• მიერთება: შესასვლელი OD Ø15,88 მმ (5/8") · გამოსასვლელი OD Ø12,7 მმ (1/2") — სპილენძის მილები
• წნევა: მაქს. სამუშაო 45 ბარი (4,5 MPa) · გარღვევის 135 ბარი (13,5 MPa)
• შიდა მოცულობა: 1,634 ლიტრი · წონა: ~9,6 კგ
• მასალა: მილები — ხანგამძლე ალუმინის შენადნობი · ლამელი / კოლექტორი / "C" სამაგრი ღერო — ალუმინი AA3003 · შესასვლელი-გამოსასვლელი მილები — სპილენძი
• თავსებადი ფრეონები: R410A, R404A, R22, R134a (გამოქვეყნებული სიმძლავრის მონაცემები) · სერია ასევე თავსებადია R407C / R507-თან

სითბოს გაცემის სიმძლავრე (ჰაერის სიჩქარე 0,5 - 4,5 მ/წმ)

Sanhua-ს ოფიციალური ტესტის პირობები: კონდენსაცია 46°C, გადაცივება 6,7°C, შემავალი აირის ტემპერატურა 76°C, შემავალი ჰაერი 35°C, ფარდობითი ტენიანობა 39,28%.

• R410A: 4,71 - 32,29 kW (16.086 - 110.157 BTU/h)
• R404A: 4,87 - 30,80 kW (16.602 - 105.080 BTU/h)
• R22: 4,59 - 29,57 kW (15.668 - 100.901 BTU/h)
• R134a: 4,61 - 28,36 kW (15.737 - 96.763 BTU/h)

მასტერის რჩევები

• SD-17 = SH043: ორივე კოდი ერთი და იგივე პროდუქტია; შესყიდვისა და ძებნისას გამოიყენეთ ორივე კოდი.
• მიერთებები სპილენძისაა: შესასვლელი/გამოსასვლელი მილები სპილენძისაა, ამიტომ ობიექტის მილს ჩვეულებრივად ერჩილება — ალუმინის სარჩილი საჭირო არ არის. თუმცა სექციის კორპუსი ალუმინისაა; კორპუსზე ნახვრეტი/ბზარი სპეციალურ ალუმინის შედუღებას მოითხოვს, რაც ხშირად ეკონომიკურად არ ღირს.
• სიმძლავრე ძლიერ არის დამოკიდებული ჰაერის სიჩქარეზე: 0,5 მ/წმ-ზე ~4,7 kW-ია, 4,5 მ/წმ-ზე კი ~32,3 kW-მდე იზრდება. ვენტილატორის ჰაერის ხარჯი შეარჩიეთ სასურველი სიმძლავრის მიხედვით.
• კონდენსატორად დაამონტაჟეთ ვერტიკალურად (ან ჰორიზონტალიდან მინიმუმ 15° დახრით), ისე რომ შესასვლელი მიერთება ზემოთ იყოს.
• ლამელების ზედაპირი რეგულარულად გაწმინდეთ ლამელების მიმართულებით, დაბალი წნევის ჰაერით/წყლით; მაღალი წნევა ლამელებს წვენს და სიმძლავრეს ამცირებს.
• ტრანსპორტირებისა და მონტაჟისას ბრტყელი მილები დაიცავით დარტყმისა და დაჭყლეტისგან.
