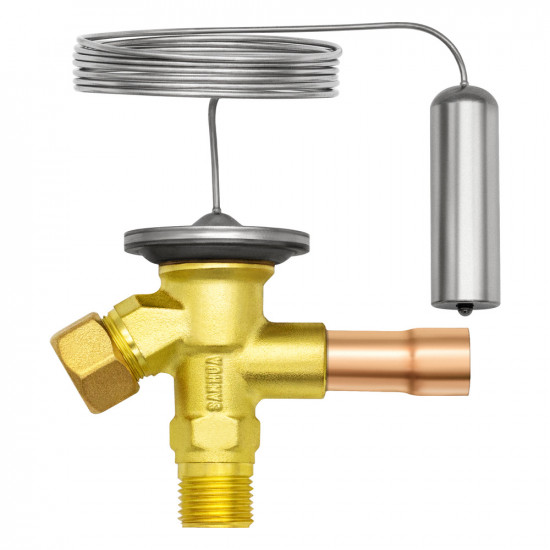

Sanhua RFKH04-2.9-30A ტრვ (თერმოგაფართოების სარქველი) – R134a, შიდა გათანაბრებით, 1/2" სარჩილავი გამოსასვლელი, 2,9 USRT

Sanhua RFKH04-2.9-30A არის R134a ფრეონისთვის დამზადებული ტრვ (თერმოგაფართოების სარქველი, TXV). ის ისპარიტელში შემავალი ფრეონის ხარჯს მუდმივად არეგულირებს ისპარიტელის გამოსასვლელზე არსებული გადახურების (superheat) მიხედვით.

შიდა გათანაბრების (equalizer პორტის გარეშე) კორპუსი: დაბალი წნევის ვარდნის მქონე ისპარიტელებისთვის

ეს მოდელი შიდა გათანაბრებისაა: კორპუსზე ცალკე გამათანაბრებელი (equalizer) მიერთება არ არის, სარქველი საორიენტაციოდ იღებს ისპარიტელის შესასვლელზე არსებულ წნევას. სწორად მუშაობს ერთსვლიან და დაბალი წნევის ვარდნის მქონე ისპარიტელებში; მიერთებების მცირე რაოდენობის გამო მონტაჟიც მარტივია.

⚠️ როდის არ არის საკმარისი შიდა გათანაბრება? თუ ისპარიტელს აქვს დისტრიბუტორი (distributor), ისპარიტელი მრავალსვლიანია ან წრედი გრძელია/მაღალი წნევის ვარდნით, შიდა გათანაბრების სარქველი საჭიროზე ნაკლებად იღება და გადახურების კონტროლი ირღვევა. ასეთ შემთხვევებში უნდა შეირჩეს გარე გათანაბრების (E) ვერსია — ხელმისაწვდომია ჩვენს კატალოგში.

ტექნიკური მახასიათებლები (ოფიციალური Sanhua Datasheet R2511)

• მოდელი: Sanhua RFKH04-2.9-30A | Sanhua-ს ნაწილის ნომერი: 10201030802
• ფრეონი: R134a
• ნომინალური სიმძლავრე: 2,9 USRT (≈ 10,2 kW)
• გათანაბრების ტიპი: შიდა გათანაბრება (equalizer მიერთება არ არის)
• მიერთებები: flare / solder — შესასვლელი 3/8" flare (გაიკით) · გამოსასვლელი 1/2" სარჩილავი (solder)
• აორთქლების ტემპერატურის დიაპაზონი: −40 … +10 °C (Range N)
• MOP: არ აქვს — ეს ვარიანტი იწარმოება MOP ფუნქციის გარეშე (Tab. A)
• მაქს. სამუშაო წნევა (PS): 4,6 MPa (46 ბარი)
• გარემოს ტემპერატურა: −35 … +55 °C | ფრეონის ტემპერატურა: −40 … +70 °C
• კაპილარი: 1,5 მ, უჟანგავი ფოლადის კაპილარი და თერმობალონი (bulb)
• თერმული შევსება: ჯვარედინი შევსება (cross charge) — სტაბილური გადახურება აორთქლების მთელ დიაპაზონში

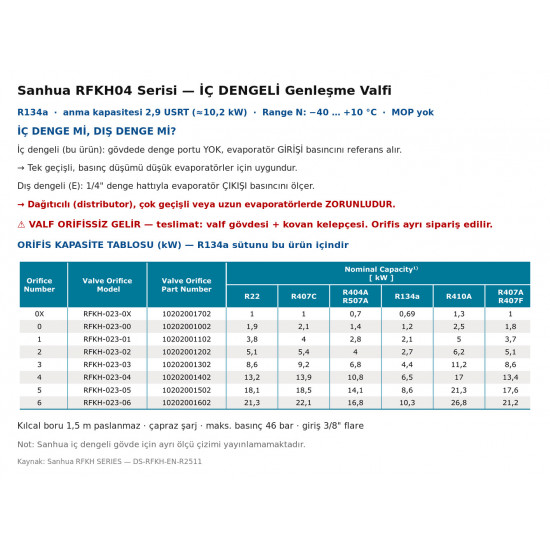

• ⚠️ ორიფისი არ შედის კომპლექტში. Datasheet-ის მიხედვით მიწოდების კომპლექტი: სარქველის კორპუსი + თერმობალონის სამაგრი. სიმძლავრეს ორიფისი განსაზღვრავს და ის ცალკე უნდა შეუკვეთოთ (0X ~ 6, ხელმისაწვდომია ჩვენს საიტზე). ორიფისების სიმძლავრეები R134a-სთვის (kW): 0X 0,69 · 0 1,2 · 1 2,1 · 2 2,7 · 3 4,4 · 4 6,5 · 5 8,6 · 6 10,3 — სრული ცხრილი მე-2 სურათზე
• სერტიფიკატები: UL/CSA · PED დეკლარაცია

• 🔧 კოდის გაშიფვრა: RFKH = ტრვ (თერმოგაფართოების სარქველი) · 04 = R134a · ასო E არ არის = შიდა გათანაბრება · 2,9 = ნომინალური სიმძლავრე (USRT) · ბოლო ციფრი — ვარიანტი/მიერთება.
• ℹ️ სუფიქსი "A" ახალ თაობას აღნიშნავს. Sanhua-მ RFKH სერია განაახლა; მიმდინარე კატალოგში ყველა კოდი A სუფიქსით ქვეყნდება.
• 🔧 თერმობალონი (bulb) სწორად დაამაგრეთ: შეწოვის მილზე, ჰორიზონტალურ უბანზე, საათის 3 ან 4 პოზიციაზე, მილთან სრული კონტაქტით; ზემოდან ეხვევა იზოლაცია. მილის ქვედა მხარეს (საათის 6 პოზიცია) დამაგრებისას ზეთის დაგროვება არასწორ ჩვენებას იწვევს.
• რჩილვისას სარქველის კორპუსი გააგრილეთ სველი ქსოვილით და გაატარეთ აზოტი; ზედმეტი სითბო აზიანებს შიდა პროკლადკას და ორიფისს.
• ⚠️ ფრეონთან თავსებადობა: ეს სარქველი შევსებულია R134a-სთვის; არ გამოიყენოთ სხვა ფრეონიან სისტემაში — თერმული შევსება განსხვავებულია, გადახურების კონტროლი ირღვევა.
