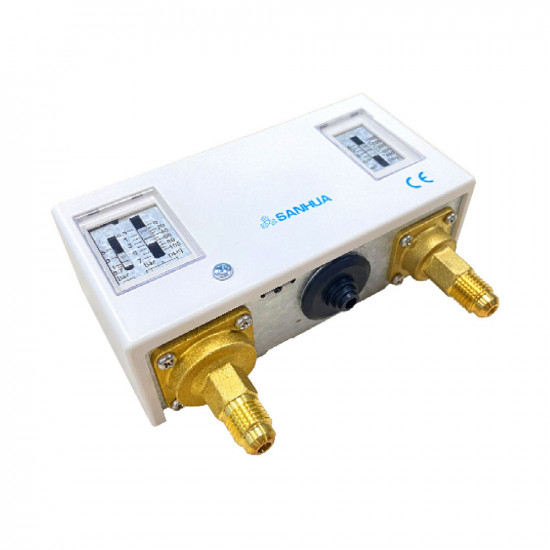

Sanhua PSV16AAL-S51 ორმაგი პრესოსტატი – LP −0,5~7 bar / HP 8~42 bar, ორივე მხარე ავტომატური რესეტით, 7/16" Flare

Sanhua PSV16AAL-S51 — სამაცივრო და კონდიცირების კონტურებში კომპრესორის როგორც შეწოვის ზედმეტად დაბალი წნევისგან, ისე დაჭირხნის ზედმეტად მაღალი წნევისგან დამცავი ორმაგი პრესოსტატია (წნევის რელე). ერთ კორპუსში განთავსებულია წნევის ორი დამოუკიდებელი ბლოკი.

ორივე მხარე ავტომატური რესეტით: წნევის ნორმალიზების შემდეგ სისტემა თავად ირთვება

ამ მოდელში წნევის ორივე ბლოკი ავტომატური რესეტისაა:

• დაბალი წნევა (LP) → ავტომატური რესეტი: შეწოვის წნევის ნორმალიზების შემდეგ კომპრესორი თავისით ირთვება.
• მაღალი წნევა (HP) → ავტომატური რესეტი: დაჭირხნის წნევის დაცემისას კონტაქტი თავისით იკეტება; ხელით ჩარევა საჭირო არ არის.

ეს რეჟიმი შესაფერისია უწყვეტად მომუშავე და ოპერატორის გარეშე დატოვებული სისტემებისთვის: დაშორებული სამაცივრე კამერები, მარკეტის თაროები, ავტომატურ რეჟიმში მომუშავე დანადგარები. როცა წნევა დროებითი მიზეზით იმატებს და შემდეგ ეცემა, სისტემა თავისით უბრუნდება მუშაობას და სერვისის გამოძახება საჭირო აღარ არის.

🔎 რომელი მოდელი ავირჩიო? იმავე წნევის დიაპაზონის მაღალი წნევის მხარეს ხელით რესეტიანი ვერსიაც ხელმისაწვდომია ჩვენს კატალოგში (PSV16AML-S51). თუ გსურთ, რომ მაღალი წნევით გათიშვა აუცილებლად შეინიშნოს და გამოკვლეულ იქნას, აირჩიეთ ხელით რესეტიანი მოდელი; თუ გსურთ, რომ სისტემამ მუშაობა თავისით განაგრძოს, აირჩიეთ ეს ავტომატური რესეტის მოდელი. უფრო დაბალი წნევის კონტურებისთვის უფრო შესაფერისია PSV15 (HP 6~32 bar) ვერსია.

ტექნიკური მახასიათებლები (Sanhua-ს ოფიციალური Datasheet)

• მოდელი: Sanhua PSV16AAL-S51 | Sanhua-ს ნაწილის ნომერი: 10660018602
• დაბალი წნევა (LP): რეგულირება −0,5 … 7 bar · დიფერენციალი 0,7 … 5 bar (რეგულირებადი) · რესეტი ავტომატური
• მაღალი წნევა (HP): რეგულირება 8 … 42 bar · დიფერენციალი 5 bar (ფიქსირებული) · რესეტი ავტომატური
• კონტაქტი: SPDT | კონტაქტის დატვირთვა: AC1 16 A / 400 V · AC3 16 A / 400 V · AC15 10 A / 400 V · DC 16 A / 24 V
• მიერთება: 7/16-20 UNF flare (გაიკით) — ორი ცალი
• მაქს. სამუშაო წნევა: HP მხარე 4,5 MPa (45 bar) · LP მხარე 1,65 MPa (16,5 bar)
• მაცივარაგენტის ტემპერატურა: −40 … +120 °C | გარემოს ტემპერატურა: −30 … +65 °C | ტენიანობა: 0-95 % RH
• დაცვის კლასი: IP30 (IP44 ოფციურად)

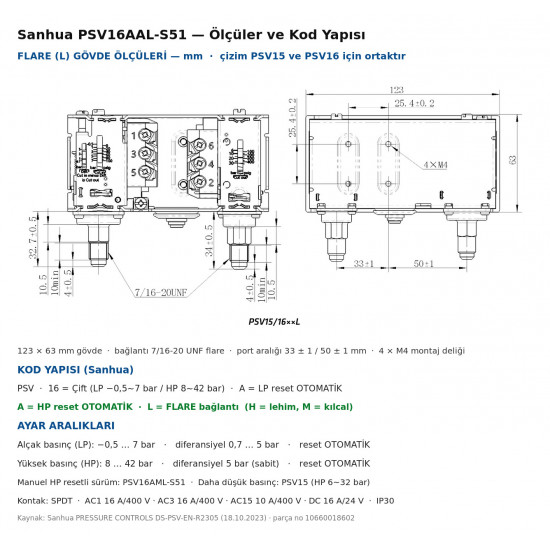

• ზომები: კორპუსი 123 × 63 mm · პორტებს შორის მანძილი 33 ± 1 / 50 ± 1 mm · 4 × M4 სამონტაჟო ხვრელი — ოფიციალური ზომების ნახაზი მე-2 სურათზე
• თავსებადი მაცივარაგენტები: R22, R134a, R404A/R507, R407A/F, R407C, R410A, R448A/R449A, R450A, R452A, R513A
• სერტიფიკატები: CE (LVD 2014/35/EU · EN 60730-1, EN 60730-2-6) · UL 508 (E480941)

• 🔧 კოდის გაშიფვრა: PSV = წნევის კონტროლი · 16 = ორმაგი (LP −0,5~7 / HP 8~42 bar) · A = LP რესეტი ავტომატური · A = HP რესეტი ავტომატური · L = flare მიერთება. სარჩილავი მიერთების ვერსია მთავრდება ასოთი H, კაპილარიანი ვერსია — ასოთი M.
• ⚠️ ეს ვარიანტი (S51) არ არის სერტიფიცირებული PED 2014/68/EU (EN 12263)-ით. პროექტებში, სადაც წნევის ქვეშ მომუშავე აღჭურვილობის დირექტივის ფარგლებში სერტიფიცირებული დამცავი რელეა საჭირო, უნდა შეირჩეს -S01 ვარიანტი (HP დიფერენციალი 5-ის ნაცვლად 6 bar).
• R32, R290, R717 და R1234yf ტიპის A2L/A3 მაცივარაგენტებისთვის სტანდარტულ სიაში დასტური არ არის; ამ მაცივარაგენტებისთვის საჭიროა მწარმოებლისგან კონკრეტული მოდელის დადასტურება.
• რეგულირებისას HP გათიშვის მნიშვნელობა დატოვეთ სისტემის საპროექტო წნევასა და დამცავი კლაპანის დაყენების მნიშვნელობაზე დაბლა; LP გათიშვის მნიშვნელობა შეარჩიეთ ისპარიტელის საპროექტო ტემპერატურის მიხედვით.
• flare მიერთება ზედმეტად არ მოუჭიროთ; გაიკის ზედაპირზე ერთი წვეთი სამაცივრო ზეთის წასმა აუმჯობესებს ჰერმეტულობას.
