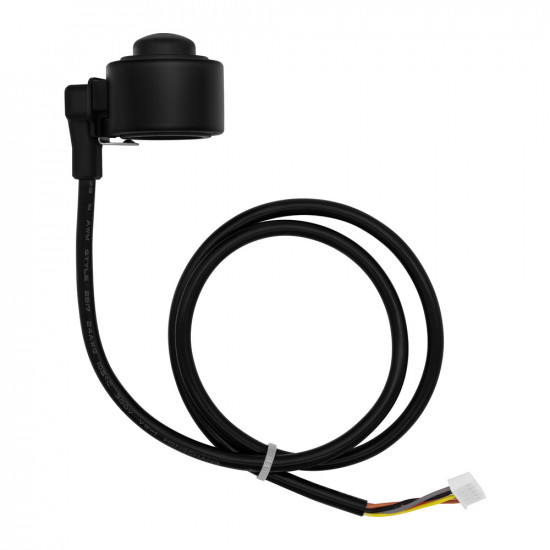

Sanhua PQ-M10012-001002 ელექტრონული ტრვ-ს (EEV) კატუშკა – 2 მ კაბელით, XHP-5 კონექტორი

Sanhua PQ-M10012-001002 არის DPF სერიის ელექტრონული ტრვ-ების (EEV) ბიჯური ძრავის მამოძრავებელი კატუშკა. მოწოდებულია 2 მეტრიანი კაბელით და XHP-5 კონექტორით.

DPF 1.3–3.2 ვენტილები იყიდება კატუშკის გარეშე — მუშაობისთვის საჭიროა ეს კატუშკა

Sanhua DPF(TS1) და DPF(T01) ვენტილის კორპუსებს კატუშკის გარეშე ყიდის — ვენტილი დამოუკიდებლად არ მუშაობს. კონტროლერიდან მიღებული იმპულსები ამ კატუშკის მეშვეობით გადაეცემა ბიჯურ ძრავას და ვენტილი იღება და იკეტება.

თავსებადი ვენტილები: DPF 1.3 ~ 3.2 კორპუსის ჯგუფის ყველა ელექტრონული ტრვ. იგივე კატუშკა არსებობს სხვადასხვა სიგრძის კაბელით: 700 მმ (PQ-M10012-001059) და 1500 მმ (PQ-M10012-001091). ეს პროდუქტი 2000 მმ-იანი ვარიანტია.

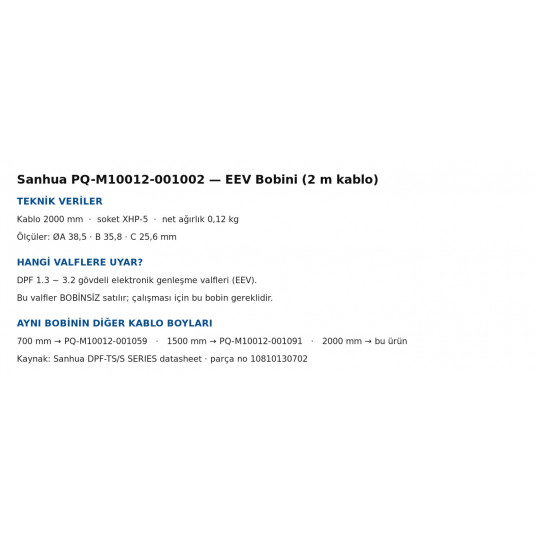

ტექნიკური მახასიათებლები (მწარმოებლის ოფიციალური მონაცემები)

• მოდელი: Sanhua PQ-M10012-001002 | Sanhua-ს ნაწილის ნომერი: 10810130702
• კაბელის სიგრძე: 2000 მმ (2 მ)
• კონექტორი: XHP-5
• ზომები: ØA 38,5 · B 35,8 · C 25,6 მმ
• წმინდა წონა: 0,12 კგ
• თავსებადი ვენტილები: Sanhua DPF 1.3 ~ 3.2 კორპუსიანი EEV-ები
• ელექტრული (ვენტილის მხარე): 12 V DC, 4-ფაზიანი ბიჯური ძრავა · 260 mA/ფაზა · 46 ± 3,7 Ω/ფაზა · იზოლაციის კლასი E · IP67

• 🔧 მონტაჟის მიმართულება: კატუშკა მონტაჟდება ზემოთ მიმართული და სრულად უნდა ჩაჯდეს ვენტილის კორპუსზე. მოშვებული კატუშკა იწვევს ბიჯების დაკარგვას.
• რჩილვამდე მოხსენით კატუშკა ვენტილს — გრაგნილი სითბოსგან ზიანდება.
• კაბელის სიგრძე შეარჩიეთ საჭიროების მიხედვით; ზედმეტად გრძელი კაბელი ფარში არეულობას ქმნის, მოკლე კი — დაჭიმულ შეერთებას. ხელმისაწვდომია 700 / 1500 / 2000 მმ ვარიანტები.
• ⚠️ კატუშკა თავისთავად ვენტილი არ არის. თუ სისტემაში ვენტილის კორპუსიც არ გაქვთ, შესაბამისი DPF ვენტილი ცალკე შეუკვეთეთ.
