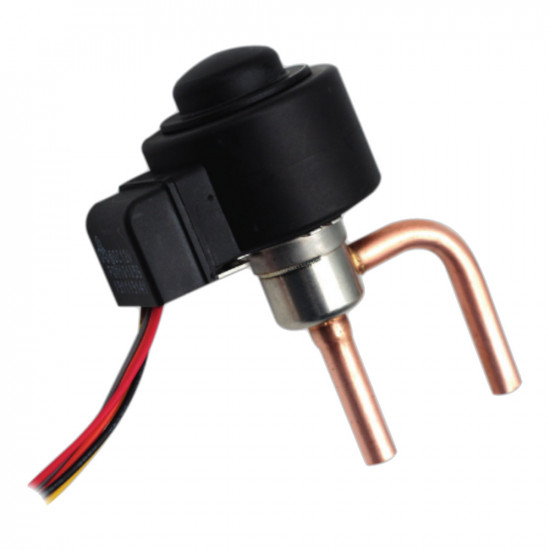

Sanhua DPF(TS1)1.8C-66 ელექტრონული ტრვ (EEV) – Kv 0,10 · 500 ბიჯი · Ø6,35 mm მოხრილი მიერთება

Sanhua DPF(TS1)1.8C-66 არის ბიჯური ძრავით მართული ელექტრონული ტრვ (EEV). თერმოსტატული ვენტილის მექანიკური ბალანსის ნაცვლად იყენებს კონტროლერიდან მიღებული იმპულსებით პოზიციონირებად 4-ფაზიან ბიჯურ ძრავას: სარქველი სრულ სვლას 500 ბიჯში ასრულებს და გადახურებას გაცილებით ვიწრო დიაპაზონში ინარჩუნებს.

500-ბიჯიანი ბიჯური ძრავა: გადახურების უწყვეტი და ზუსტი რეგულირება

თერმოსტატული ტრვ (TXV) მხოლოდ თერმობალონის წნევაზე რეაგირებს და დატვირთვის ცვლილებისას შეიძლება დაიწყოს რხევა. EEV კი კონტროლერის მიერ გაზომილი რეალური გადახურების მიხედვით ბიჯ-ბიჯ იღება/იკეტება; სტაბილურად მუშაობს ნაწილობრივი დატვირთვისასაც და თავიდან აცილებს ზედმეტ გადახურებას და სითხის დაბრუნებას. ვინაიდან ორმხრივი ნაკადისთვის ვარგისია, გამოიყენება ციკლის მიმართულების შეცვლის მქონე სისტემებშიც, მაგალითად თბურ ტუმბოებში.

⚠️ ყურადღება მიაქციეთ კორპუსის ტიპს: ეს პროდუქტი DPF(TS1) 1.0~2.4 კორპუსია: მიერთების დიამეტრი Ø6,35 mm, გამოსასვლელი მილი მოხრილია. უფრო მაღალი კლასის DPF(TS1) 3.0~3.2 კორპუსს აქვს სწორი გამოსასვლელი და Ø7,94 mm — შეკვეთამდე გადაამოწმეთ თქვენი მილის დიამეტრი.

ტექნიკური მახასიათებლები (Sanhua-ს ოფიციალური პროდუქციის კატალოგი)

• მოდელი: Sanhua DPF(TS1)1.8C-66 | სერია: DPF-TS/S | ბუდის/MOP კლასი: 1.8C
• კოდის სტრუქტურა (Sanhua): DPF = ელექტრონული ტრვ-ების ოჯახი · TS1 = სერია · 1.8 = ბუდის დიამეტრი (mm) · C = MOP კლასი · 66 = შიდა დიზაინის ნომერი. ბოლო ორი ციფრი დიზაინის რევიზიას აღნიშნავს; ბუდის დიამეტრი, Kv და სიმძლავრის მნიშვნელობები არ იცვლება.
• ბუდის დიამეტრი: 1,8 mm | Kv: 0,10 m³/h
• ნომინალური გაგრილების სიმძლავრე: R22 10,6 kW · R134a 8,3 · R407C 10,9 · R404A/R507 7,4 · R410A 12,4 · R32 18,4 · R290 11,1 kW
• მაქს. სამუშაო წნევა: 4,9 MPa (49 bar)
• MOPD: პირდაპირი მიმართულებით 3,5 MPa (35 bar) · საპირისპირო მიმართულებით ≥2,5 MPa (≥25 bar)
• სვლა: 500 ბიჯი (სრული სვლა) · გახსნის ბიჯი 32 ± 20
• ძრავა: 4-ფაზიანი, 8-ბიჯიანი, პირდაპირი ამძრავის მუდმივმაგნიტიანი ბიჯური ძრავა | კვება: 12 V DC (±10%), მართკუთხა ტალღა
• აგზნების სიჩქარე: 30-40 pps | სრულად ღიადან დახურვამდე დრო: ≈13 s (40 pps)
• კატუშკა: 260 mA/ფაზა · 46 ± 3,7 Ω/ფაზა (20 °C) · იზოლაციის კლასი E · IP67
• მაცივარაგენტის ტემპერატურა: −40 … +85 °C | გარემო: −30 … +60 °C | ტენიანობა: 0-95% RH

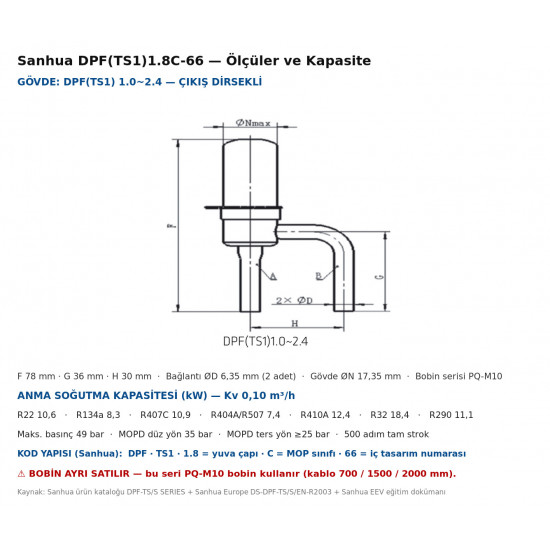

• ზომები: F 78 · G 36 · H 30 mm · მიერთება ØD 6,35 mm (2 ცალი) · კორპუსი ØN 17,35 mm — ოფიციალური ზომების ნახაზი მე-2 სურათზეა
• თავსებადი ფრეონები: R134a, R404A, R407A/F, R407C, R410A, R448A, R449A, R450A, R452A, R507A, R513A და აალებადი მაცივარაგენტები R32, R290, R1234ze(E), R1234yf
• სერტიფიკატები: UL/CSA · LVD ან PED დეკლარაცია · EN 60335-2-24 / 2-40 / 2-89 შესაბამისობა

• ⚠️ კატუშკა ცალკე იყიდება. სარქვლის კორპუსი მოდის კატუშკის გარეშე; ეს სერია იყენებს PQ-M10 კატუშკას. კაბელის სიგრძის ვარიანტებია 700 / 1500 / 2000 mm, კონექტორის ტიპი XHP-5.
• 🔧 მონტაჟის მიმართულება კრიტიკულია: კატუშკა მონტაჟდება ზემოთ მიმართული, ისე, რომ სარქვლის როტორის ღერძი ვერტიკალიდან მაქსიმუმ ±15°-ით გადაიხაროს. გვერდზე დაწვენისას როტორი ხახუნს იწყებს და ბიჯების დაკარგვა იწყება.
• შესასვლელი მიერთება გვერდიდან, გამოსასვლელი კი ქვემოთ უნდა იყოს მიმართული (მწარმოებლის რეკომენდაცია).
• რჩილვისას გააგრილეთ კორპუსი სველი ქსოვილით და მოხსენით კატუშკა; რჩილეთ აზოტის გატარებით.
• საჭიროა კონტროლერი: EEV დამოუკიდებლად არ მუშაობს — გამოიყენება Sanhua SEC სერიასთან ან თავსებად EEV დრაივერთან ერთად.
