Sanhua DPF(TS1)3.2C-30 ელექტრონული ტრვ (EEV) – Kv 0,43 · 500 ბიჯი · R32 და R290 თავსებადი

Sanhua DPF(TS1)3.2C-30 არის ბიჯური ძრავიანი ელექტრონული ტრვ (EEV). თერმოსტატული ვენტილის მექანიკური ბალანსის ნაცვლად იყენებს კონტროლერიდან მიღებული იმპულსებით პოზიციონირებად 4-ფაზიან ბიჯურ ძრავას: ვენტილი სრულ სვლას 500 ბიჯში ასრულებს და გადახურებას გაცილებით ვიწრო დიაპაზონში ინარჩუნებს.

500-ბიჯიანი ბიჯური ძრავა: გადახურების უწყვეტი და ზუსტი რეგულირება

თერმოსტატული ვენტილი (TXV) მხოლოდ დატჩიკის წნევაზე რეაგირებს და დატვირთვის ცვლილებისას შეიძლება რხევა დაიწყოს. EEV კი კონტროლერის მიერ გაზომილი რეალური გადახურების მიხედვით ბიჯ-ბიჯ იხსნება/იკეტება; ნაწილობრივი დატვირთვისასაც სტაბილურად მუშაობს, თავიდან იცილებს ზედმეტ გადახურებას და სითხის დაბრუნებას. ეს ინვერტორულ სისტემებში და სიმძლავრის ფართო დიაპაზონში მომუშავე დანადგარებში მნიშვნელოვან ეფექტურობის ზრდას იძლევა.

ეს მოდელი APAC (-30) ვერსიაა და სიმძლავრის მნიშვნელობები გამოქვეყნებულია ფრეონების ფართო სპექტრისთვის, მათ შორის R32 და R290 — ევროპული კოდის (-01) ვერსიაში ეს ორი ფრეონი ჩამოთვლილი არ არის.

ტექნიკური მახასიათებლები (Sanhua-ს ოფიციალური პროდუქციის კატალოგი)

• მოდელი: Sanhua DPF(TS1)3.2C-30 | სერია: DPF-TS/S
• გასასვლელის დიამეტრი: 3,2 მმ | Kv: 0,43 მ³/სთ
• ნომინალური გაგრილების სიმძლავრე: R22 30,3 kW · R134a 23,7 · R407C 31,3 · R404A/R507 21,2 · R410A 35,5 · R32 52,6 · R290 31,7 kW
• მაქს. სამუშაო წნევა: 4,9 MPa (49 ბარი)
• MOPD: პირდაპირი მიმართულებით 3,5 MPa · საპირისპირო მიმართულებით ≥1,5 MPa
• სვლა: 500 ბიჯი (სრული სვლა) · 32 ± 20 გახსნის ბიჯი
• ძრავა: 4-ფაზიანი, 8-ბიჯიანი, პირდაპირი ამძრავის მუდმივმაგნიტიანი ბიჯური ძრავა | კვება: 12 V DC (±10%)
• აღგზნების სიჩქარე: 30-40 pps | სრულად ღია→დახურული დრო: ≈13 s (40 pps)
• კატუშკა: 260 mA/ფაზა · 46 ± 3,7 Ω/ფაზა (20 °C) · იზოლაციის კლასი E · IP67
• ფრეონის ტემპერატურა: −40 … +85 °C | გარემო: −30 … +60 °C | ტენიანობა: 0-95% RH

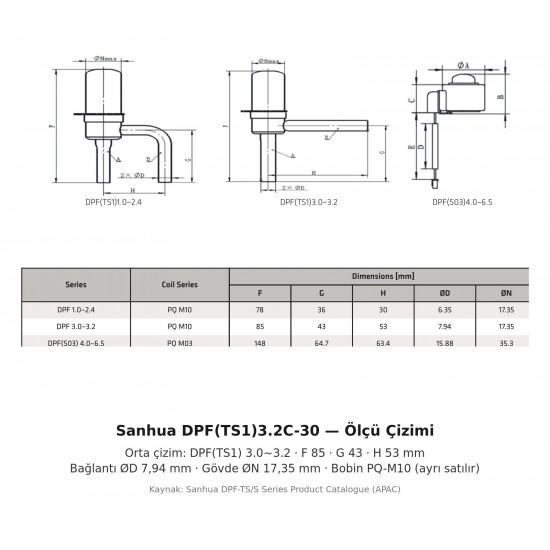

• ზომები: F 85 · G 43 · H 53 მმ · მიერთება ØD 7,94 მმ · კორპუსი ØN 17,35 მმ — ოფიციალური ზომების ნახაზი მე-2 სურათზე
• სერტიფიკატები: UL/CSA · LVD ან PED დეკლარაცია

• ⚠️ კატუშკა ცალკე იყიდება. ვენტილის კორპუსი კატუშკის გარეშე მოდის; ეს სერია იყენებს PQ-M10 კატუშკას. კატუშკა და კაბელის სიგრძის ვარიანტები (700 / 1500 / 2000 მმ) ჩვენს საიტზე ცალკე არის ხელმისაწვდომი.
• 🔧 მონტაჟის მიმართულება კრიტიკულია: მონტაჟი ხდება ისე, რომ კატუშკა ზემოთ იყოს მიმართული, ხოლო ვენტილის როტორის ღერძი ვერტიკალიდან მაქსიმუმ ±15°-ით იყოს გადახრილი. გვერდზე დაწვენისას როტორი იხახუნება და ბიჯების დაკარგვა იწყება.
• შესასვლელი მიერთება გვერდიდან, გამოსასვლელი ქვემოთ უნდა იყოს მიმართული (მწარმოებლის რეკომენდაცია).
• რჩილვისას კორპუსი სველი ქსოვილით გააგრილეთ და კატუშკა მოხსენით; რჩილეთ აზოტის გატარებით.
• საჭიროა კონტროლერი: EEV დამოუკიდებლად არ მუშაობს — გამოიყენება Sanhua SEC სერიის ან თავსებადი EEV დრაივერით.
