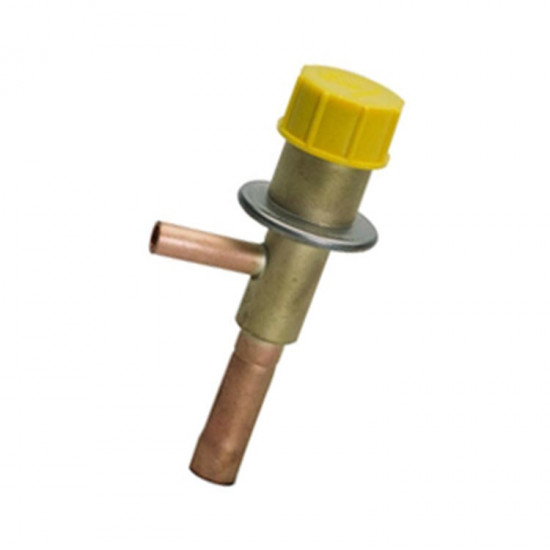

Resideo (Honeywell) AEL-222201 ავტომატური გაფართოების ვენტილი – AEL 1,0 | 1-7 bar მუდმივი წნევა, 6 mm × 10 mm ODF

Resideo (Honeywell) AEL-222201 არის ავტომატური გაფართოების ვენტილი (მუდმივი წნევის ვენტილი / constant pressure valve). განსხვავება თერმოსტატული ვენტილისგან: მუშაობს არა გადახურების (superheat), არამედ აორთქლების წნევის მიხედვით — ისპარიტელის წნევას ინარჩუნებს დაყენებულ მნიშვნელობაზე. დატვირთვის შემცირებისას იხსნება, დატვირთვის ზრდისას ივიწროვებს; ამგვარად ისპარიტელის წნევა და, შესაბამისად, ტემპერატურა მუდმივი რჩება.

მუდმივი აორთქლების წნევა: მცირე სიმძლავრის სტაბილური გაგრილება

Honeywell-ის ოფიციალური დოკუმენტაციის მიხედვით, AEL სერია განკუთვნილია ერთი ინჟექციით და დისტრიბუტორის გარეშე ისპარიტელიანი სისტემებისთვის: კონდიციონერები, ტენგამწოვი მოწყობილობები, ჰაერის საშრობები, წყლის გამაგრილებლები და ყინულის აპარატები. ამ გამოყენებებში დატვირთვა ძალიან ცვალებადია; როცა თერმოსტატული ვენტილი რყევაში (hunting) გადადის, მუდმივი წნევის ვენტილი ისპარიტელს სტაბილურად ინარჩუნებს და ხელს უშლის გაყინვას.

AEL 1,0 სერიის მცირე ზომებს მიეკუთვნება — R22-ზე იძლევა 2,0 kW, R134a/R404A-ზე 1,4 kW ნომინალურ სიმძლავრეს. შესაფერისია მცირე წყლის გამაგრილებლებისთვის, მინი ტენგამწოვებისთვის და დაბალი სიმძლავრის სავიტრინო დანადგარებისთვის.

ტექნიკური მახასიათებლები (Honeywell-ის ოფიციალური Product Data)

• მოდელი: Resideo (Honeywell) AEL-222201 | ვენტილის ზომა: AEL 1,0 | ორიფისი: 1,0
• ტიპი: ავტომატური გაფართოების ვენტილი — ფიქსირებული ორიფისი, რეგულირებადი აორთქლების წნევა
• ნომინალური სიმძლავრე: R22 2,0 kW · R134a 1,4 kW · R404A 1,4 kW · R507A 1,4 kW
• სიმძლავრის პირობა: t₀ = +4 °C, t𝚌 = +38 °C, ვენტილში შემავალი სითხის 1 K გადაცივება
• აორთქლების წნევის დიაპაზონი: 1 – 7 bar(a) | ქარხნული დაყენება: 2,2 bar(a)
• მიერთებები: შესასვლელი 6 mm ODF × გამოსასვლელი 10 mm ODF (მეტრული სპილენძის მილი, რჩილვით)
• მაქს. წნევა: PS 25,5 bar(a) | საცდელი წნევა: PF 28 bar(a)
• გარემოს მაქს. ტემპერატურა: 100 °C

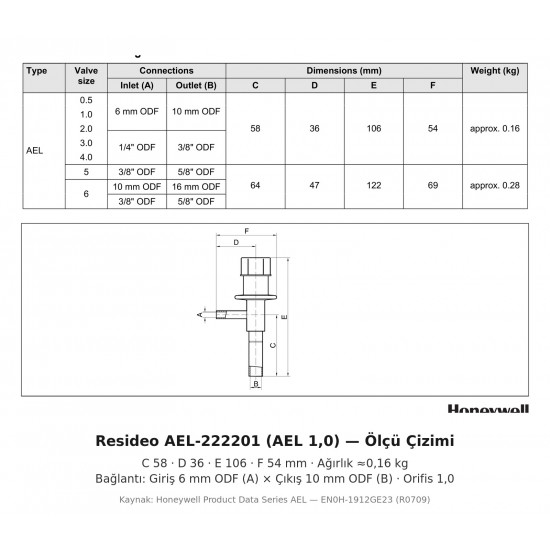

• ზომები: C 58 · D 36 · E 106 · F 54 mm | წონა: ≈0,16 kg — მე-2 სურათზე ოფიციალური ზომების ნახაზი
• მასალა: თითბრის კორპუსი · უჟანგავი ფოლადის თავი და დამცავ აირში შედუღებული უჟანგავი მემბრანა · სპილენძის მიერთების მილები
• თავსებადი ფრეონები: ყველა CFC, HCFC და HFC ფრეონი — ამიაკთან (NH₃) არ გამოიყენება

რეგულირება და მონტაჟი

• 🔧 სარეგულირებელი ხრახნი: ერთი სრული ბრუნი აორთქლების წნევას ცვლის დაახლოებით 0,8 bar-ით. საათის ისრის მიმართულებით = წნევა იზრდება, საათის ისრის საწინააღმდეგოდ = წნევა მცირდება. მოატრიალეთ მცირე ბიჯებით და გადაამოწმეთ მანომეტრით.
• შესაძლებელია ნებისმიერ მდგომარეობაში მონტაჟი — ჰორიზონტალურად თუ ვერტიკალურად.
• 🔥 რჩილვისას კორპუსი არ უნდა გადააჭარბოს 100 °C-ს. გააგრილეთ სველი ქსოვილით; ჭარბი სითბო მემბრანას და სარეგულირებელ ზამბარას სამუდამოდ აზიანებს.
• პლასტმასის თავსახური მოხსენით რჩილვამდე — დნება და ვენტილს ეკვრება.
• ვენტილზე კონსტრუქციული ცვლილებები დაუშვებელია (ბურღვა, შედუღება, კორპუსის დამუშავება) — მწარმოებელი ამას პირდაპირ კრძალავს.
• ⚠️ ყურადღება მიაქციეთ მიერთების ზომას: ეს მოდელი მეტრულია (6 × 10 mm). თუ დიუმური მიერთება გჭირდებათ, აირჩიეთ იმავე სიმძლავრის AEL-222211 (1/4" × 3/8") მოდელი — ისიც ხელმისაწვდომია ჩვენს საიტზე.
