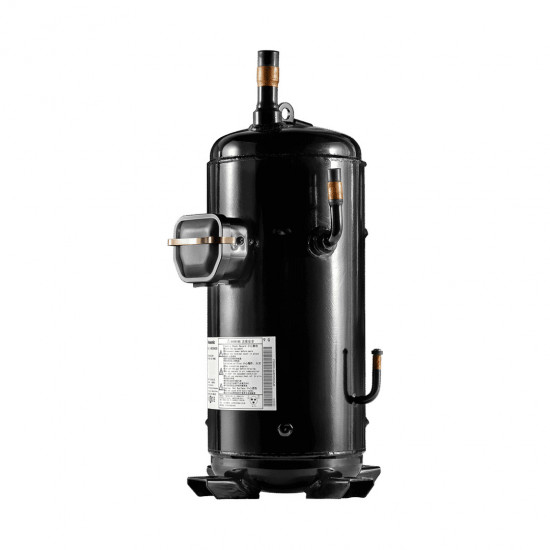

Panasonic C-SDP330H02B DC ინვერტორული სპირალური კომპრესორი – 6,2 HP / 75.500 BTU, R410A, 380V სამფაზა

Panasonic C-SDP330H02B R410A ფრეონზე მომუშავე DC ინვერტორული სპირალური კომპრესორია. სტანდარტულ საკონდიციონერო პირობებში (Te 7,2 °C / Tc 54,4 °C) იძლევა 22.118 W (≈75.500 BTU/h) გაგრილების სიმძლავრეს; მიეკუთვნება 6,2 HP კლასს. გამოიყენება ცენტრალურ კონდიციონერებში, პაკეტურ კონდიციონერებში, სითბურ ტუმბოებსა და ინვერტორული მართვის სავაჭრო სამაცივრო დანადგარებში.

DC ინვერტორული სპირალური კომპრესორი: სიმძლავრეს უწყვეტად არეგულირებს დატვირთვის მიხედვით

• DC ინვერტორული მართვით: კომპრესორი ქსელიდან პირდაპირ არ იკვებება, არამედ დანადგარის დრაივერიდან — ცვლადი სიხშირითა და ცვლადი ძაბვით (ძრავის ძაბვა 255 V კლასის). ნაწილობრივი დატვირთვისას ბრუნი მცირდება; ჩართვა-გამორთვის ნაცვლად უწყვეტი მუშაობით ტემპერატურას სტაბილურად ინარჩუნებს და გამორიცხავს პუსკის დენის დატვირთვას.
• 22.118 W გაგრილება / 7.036 W მოხმარება → COP 3,14 (Te 7,2 / Tc 54,4, SH 11,1 K, SC 8,3 K, 60 Hz საბაზისო).
• ცვლადი ბრუნის სამუშაო დიაპაზონი: აორთქლება -15…+12 °C; კონდენსაციის ზღვარი ბრუნზეა დამოკიდებული — დაბალ ბრუნზე (30-44 rps) 65 °C-მდე, სრულ ბრუნზე (75-90 rps) 45 °C. ცხელ კლიმატში სიმძლავრეს ბრუნის შემცირებით ინარჩუნებს.
• ჩუმი: მაქსიმუმ 61 dB — ამ სიმძლავრის კლასში ერთ-ერთი ყველაზე ჩუმი.
• კომპაქტური: 66,8 cm³/ბრ ამოტუმბვის მოცულობით 39 kg კორპუსი; თავსდება გარე ბლოკის ვიწრო შასიში.

ტექნიკური მახასიათებლები და მონტაჟის შენიშვნები

• მოდელი: Panasonic C-SDP330H02B  |  მომწოდებლის კოდი: 10.183.0046
• ტიპი: ჰერმეტული სპირალური, DC ინვერტორული მართვით  |  ფრეონი: R410A
• სიმძლავრის კლასი: 6,2 HP  |  სიმძლავრე: 22.118 W / 75.500 BTU/h (Te 7,2 / Tc 54,4)
• მოხმარებული სიმძლავრე: 7.036 W (ინვერტორის გარეშე)  |  დენი: 18,45 A  |  COP: 3,14
• ამოტუმბვის მოცულობა: 66,8 cm³/ბრ  |  ბრუნის დიაპაზონი: 30-90 rps (1.800-5.400 ბრ/წთ) — ნომინალური წერტილი 60 rps (3.600 ბრ/წთ)
• ქსელის კვება: 380-415 V, სამფაზა 50/60 Hz — დანადგარის შესასვლელზე
• ძრავის კვება: დრაივერიდან სამფაზა ცვლადი სიხშირე; ძრავის ძაბვა ბრუნის მიხედვით იცვლება — 146 V (30 rps) / 275 V (60 rps) / 347 V (90 rps)
• ძრავა: სამფაზა DC უჯაგრისო (BLDC), 4-პოლუსიანი, იზოლაციის კლასი E, ვექტორული მართვით  |  გრაგნილის წინაღობა 0,553 Ω (25 °C)
• მასური ხარჯი: 511,4 kg/h
• ზეთი: FV68S (ეთერული), 1,7 L  |  წონა: 39,0 kg  |  ხმაური: მაქს. 61 dB
• კორპუსის ზომები: სიმაღლე 531 mm  |  კორპუსის დიამეტრი Ø178,9 mm
• მიერთების მილყელები: შეწოვა Ø22,22 mm (7/8")  |  დაჭირხნა Ø15,88 mm (5/8")  |  ზეთის გათანაბრება Ø6,0 mm

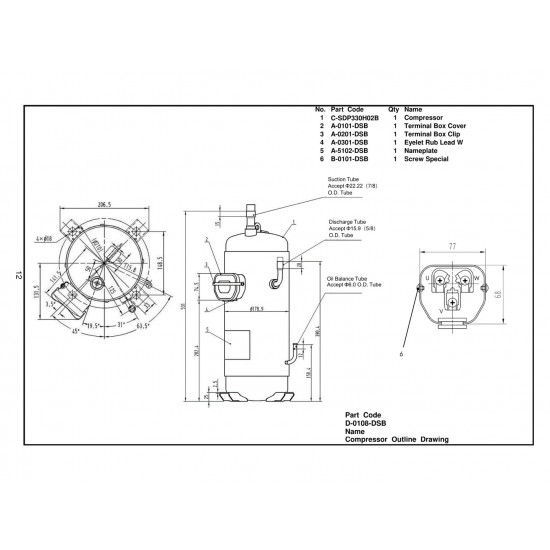

• მონტაჟი: 4 × Ø18 mm სამაგრი ხვრელი, 206,5 mm დაშორება (ზომებიანი ტექნიკური ნახაზი მე-2 სურათზე)
• სამუშაო დიაპაზონი: Te -15…+12 °C · Tc ბრუნის მიხედვით 65 °C (30-44 rps) … 45 °C (75-90 rps) — HBP

• 🔧 ინვერტორული კომპრესორია, ქსელს პირდაპირ არ უერთდება. შეცვლისას შეამოწმეთ დრაივერის (ინვერტორის) პლატის გამართულობაც; გაუმართავი დრაივერი ახალ კომპრესორსაც დაწვავს. გრაგნილის წინაღობა სამივე ფაზას შორის გაზომეთ — უნდა იყოს თანაბარი.
• სპირალური კომპრესორი მგრძნობიარეა უკუბრუნვის მიმართ: დრაივერის გამოსასვლელის ფაზების თანმიმდევრობა მიაერთეთ მწარმოებლის სქემის მიხედვით; უკუბრუნვისას წნევა არ იქმნება, ხმაური იზრდება.
• R410A მაღალი წნევის ფრეონია: დარწმუნდით, რომ მაგისტრალი და არმატურა R410A-ის წნევის კლასისაა; დამუხტვა აუცილებლად თხევადი ფაზიდან ჩაატარეთ.
• ეთერული ზეთი ტენს შთანთქავს: საცობები მონტაჟის უშუალოდ წინ გახსენით, სისტემა ღრმა ვაკუუმით (≤500 მიკრონი) გააშრეთ; შეცვლისას დარჩენილი ზეთი გაზომეთ და 1,7 L-მდე შეავსეთ.

მწარმოებლის ტექნიკური მონაცემები

• გაგრილების სიმძლავრე: 22.118 W = 75.500 BTU/h
• მოხმარებული სიმძლავრე: 7.036 W — COP: 3,14
• ნომინალური დენი: 18,45 A
• ამოტუმბვის მოცულობა: 66,8 cm³/ბრ
• ზეთის რაოდენობა: 1,70 L
• ნეტო წონა: 39 kg
• ხმაურის დონე: 61 dB
• კვება: 380~415 V / სამფაზა (ბრუნი დრაივერით რეგულირდება; ნომინალური წერტილი 3.600 ბრ/წთ)
• ფრეონი: R410A

მნიშვნელობები აღებულია მწარმოებლის ტექნიკური ანგარიშიდან; ტესტის პირობა: აორთქლება 7,2 °C, კონდენსაცია 54,4 °C, გადახურება 11,1 K, გადაცივება 8,3 K.
