მანომეტრული კოლექტორები: ციფრული და ანალოგური ნაკრებები

რა არის მანომეტრული კოლექტორი? მისი კრიტიკული როლი HVAC და სამაცივრო სისტემებში

მანომეტრული კოლექტორები მრავალვენტილიანი და შლანგებიანი პროფესიონალური საზომი ნაკრებებია. ისინი სამაცივრო და კლიმატურ სისტემებში ძირითადი სერვისული ოპერაციების შესრულების საშუალებას იძლევა: ფრეონის დამუხტვა, ვაკუუმირება, გაჟონვის ტესტი და წნევის გაზომვა. HVAC მასტერისთვის კოლექტორი ისეთივე შეუცვლელი ხელსაწყოა, როგორც ექიმისთვის სტეტოსკოპი. კონდიციონერი იქნება, მოროზილნიკი, სამაცივრე საწყობი თუ სამრეწველო ჩილერი, სამაცივრო ციკლის წნევის ქცევის სწორად წასაკითხად საჭიროა ხარისხიანი მანომეტრული კოლექტორის ნაკრები.

Yedepa.com გულდასმით არჩევს მანომეტრული კოლექტორის გამძლე და ზუსტ მოდელებს, რომლებიც საველე ტექნიკოსებს ყოველდღიურ სერვისულ სამუშაოში რეალურად გამოადგებათ. Aitcool, Hengsen, Elitech, Rothenberger და OEM მარკების ჩვენი ფართო ასორტიმენტი ისეა დაკატეგორიზებული, რომ დააკმაყოფილოს როგორც დამწყები ტექნიკოსების, ისე მრავალწლიანი გამოცდილების მქონე მასტერების საჭიროებები.

მანომეტრული კოლექტორის მუშაობის პრინციპი და ტექნიკური დეტალები

მანომეტრული კოლექტორის ნაკრები ძირითადად შედგება ორ- ან ოთხვენტილიანი კორპუსის, დაბალი წნევის (ლურჯი) და მაღალი წნევის (წითელი) მანომეტრების, სერვისის შლანგებისა და შესაბამისი შემაერთებელი ფიტინგებისგან. შლანგები სისტემის სერვისის ვენტილებს უერთდება, რის შედეგადაც ტექნიკოსს შეუძლია ერთდროულად აკონტროლოს ფრეონის წნევა ისპარიტელისა და კონდენსატორის მხარეს. ამის წყალობით ადვილად დიაგნოსტირდება ისეთი გაუმართაობები, როგორიცაა ზედმეტი დამუხტვა, ნაკლები დამუხტვა, დაცობა და კომპრესორის მწარმოებლურობის დაქვეითება.

თანამედროვე ციფრული კოლექტორები, წნევის დატჩიკების გარდა, აღჭურვილია ტემპერატურის ზონდით, ვაკუუმის დატჩიკით და ჩაშენებული ფრეონის მონაცემთა ბაზით. მაგალითად, მოდელი ციფრული მანომეტრული კოლექტორის ნაკრები - 89 ფრეონის მონაცემთა ბაზა, 32-Bit ციფრული პროცესორი, HVAC და სამაცივრო სისტემებისთვის მეხსიერებაში ინახავს ბაზარზე ფართოდ გავრცელებული 89 სხვადასხვა ფრეონის გაჯერების მრუდებს, მათ შორის R32, R410A, R134a, R404A და R407C. ამგვარად ტექნიკოსს არ უწევს გაზომილი წნევის ხელით შედარება ფრეონის ცხრილთან. გადახურების (superheat) და გადაცივების (subcooling) მნიშვნელობები პირდაპირ ეკრანზე იკითხება.

მანომეტრული კოლექტორების ტიპები და მოდელები

კოლექტორის ნაკრებები გამოყენების დანიშნულებისა და ტექნიკური დონის მიხედვით რამდენიმე ძირითად ჯგუფად იყოფა:

ანალოგური (მექანიკური) კოლექტორები: კლასიკური ისრიანი, გამძლე და ხელმისაწვდომი ფასის გადაწყვეტილებებია. განსაკუთრებით გამოირჩევა დარტყმისადმი მდგრადი კონსტრუქციით საველე პირობებში. Rothenberger 1000050093 Standard Manifold Set (R32/R410A) ამ ჯგუფის ერთ-ერთი ყველაზე საიმედო წარმომადგენელია.
ციფრული კოლექტორები: თანამედროვე ნაკრებები LCD ეკრანით და ჩაშენებული ფრეონის მონაცემთა ბაზით, რომლებიც გაცილებით ზუსტად ზომავს. Aitcool ორვენტილიანი ციფრული მანომეტრული კოლექტორი გარე დატჩიკით და Elitech DMG-3 HVAC ციფრული მანომეტრული კოლექტორის ნაკრები - ყველა ფრეონი ამ კატეგორიის ლიდერები არიან.
Wireless / უსადენო კოლექტორები: მაღალი დონის ნაკრებები, სადაც შლანგები და დატჩიკები ცალკეულ მოდულებს წარმოადგენს და მონაცემებს Bluetooth-ით გადასცემს მთავარ ბლოკს ან ტელეფონს.
ცალკეული მანომეტრები: ეკონომიური გადაწყვეტილებები, რომლებიც მხოლოდ მაღალ ან მხოლოდ დაბალ წნევას ზომავს და მცირე შეკეთებისას გამოიყენება. ციფრული მანომეტრი დაბალი წნევის HS5100L და ციფრული მანომეტრი მაღალი წნევის HS5100H ამ კლასის მაგალითებია.
შლანგებიანი სრული ნაკრებები: პროფესიონალური პაკეტები ჩანთით, 4-5 შლანგით, ვენტილის გასაღებებითა და ადაპტერებით. Rothenberger 1000050067 5-შლანგიანი მანომეტრული კოლექტორის ნაკრები (ჩანთით) ამ სეგმენტის ფავორიტია.

რომელი მანომეტრული კოლექტორი ავირჩიოთ? გადაწყვეტილების გზამკვლევი

მანომეტრული კოლექტორის სწორი არჩევანი დამოკიდებულია თქვენი სისტემის ტიპზე, ფრეონის სახეობასა და ყოველდღიური სერვისის მოცულობაზე. ქვემოთ მოცემულ ცხრილში შეჯამებულია, რომელი მოდელი რომელი პროფილისთვის არის უფრო შესაფერისი:

მომხმარებლის პროფილი	რეკომენდებული კოლექტორის ტიპი	გამორჩეული მოდელები
კონდიციონერების სერვისი (მონო სპლიტი, vrf)	ციფრული, R32/R410A-თან თავსებადი	Elitech DMG-3, Rothenberger 1000050093
სამაცივრო ტექნიკოსი (მარკეტი, სამაცივრე კამერა)	4-ვენტილიანი, მრავალფრეონიანი ციფრული	Hengsen SBF-L-07, Aitcool ციფრული
საყოფაცხოვრებო ტექნიკა / მცირე საყოფაცხოვრებო სერვისი	2-ვენტილიანი, კომპაქტური	Aitcool ორვენტილიანი საზომი ნაკრები
სამრეწველო HVAC გუნდი	5-შლანგიანი პროფესიონალური ნაკრები	Rothenberger 1000050067
ზუსტი გაზომვის მომთხოვნი ტექმომსახურება	მაღალი სიზუსტის ციფრული	MG-10 მაღალი სიზუსტის, Hengsen 89 ფრეონის მონაცემთა ბაზით

Yedepa.com-ზე ხელმისაწვდომი მანომეტრული კოლექტორის მოდელები

Yedepa.com-ის მანომეტრული კოლექტორების კატეგორიაში ერთად ნახავთ სამაცივრო და კლიმატური სექტორის ყველაზე მოთხოვნად მარკებს. ქვემოთ ჩამოთვლილია ჩვენი გამორჩეული მოდელები:

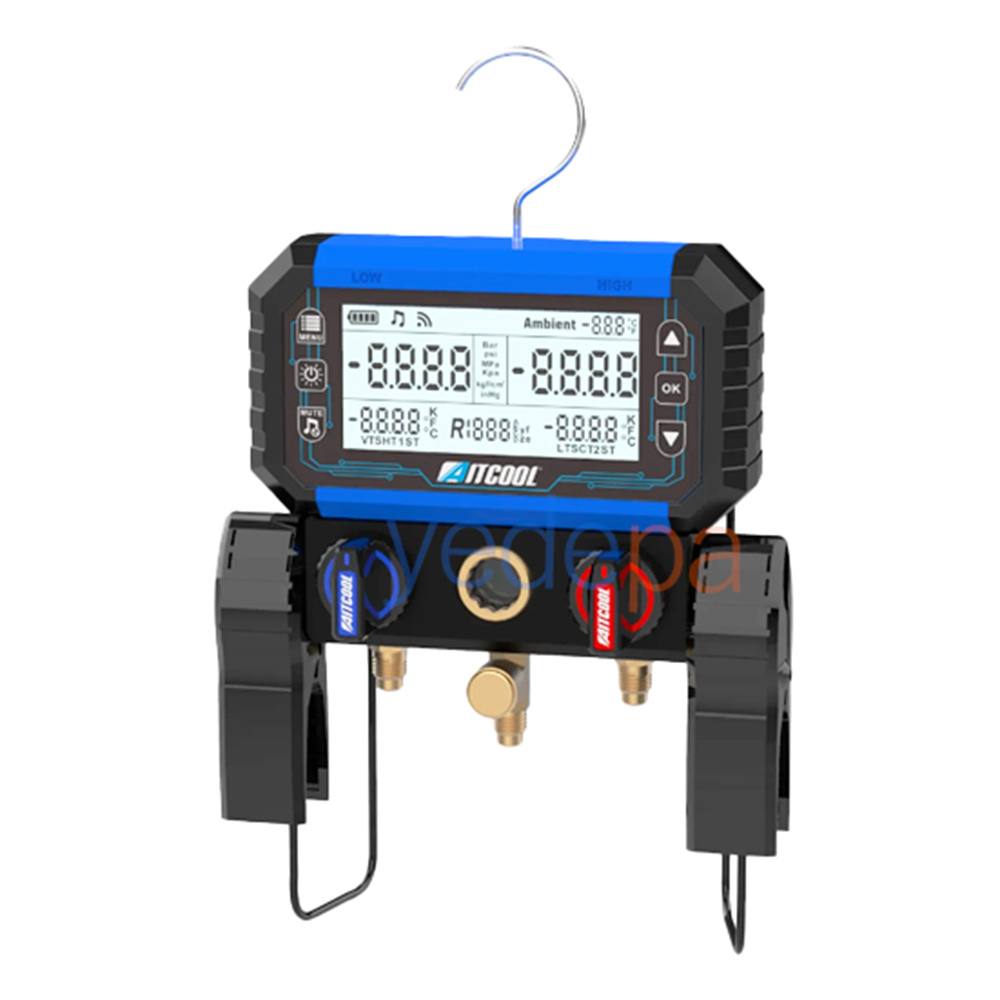

Aitcool ორვენტილიანი ციფრული მანომეტრული კოლექტორი გარე დატჩიკით — მოდელი ფართო და კარგად წასაკითხი ეკრანით, რომელიც გარე ტემპერატურის დატჩიკით ავტომატურად ითვლის superheat-სა და subcooling-ს. იდეალურია კონდიციონერებისა და VRF სისტემებისთვის.

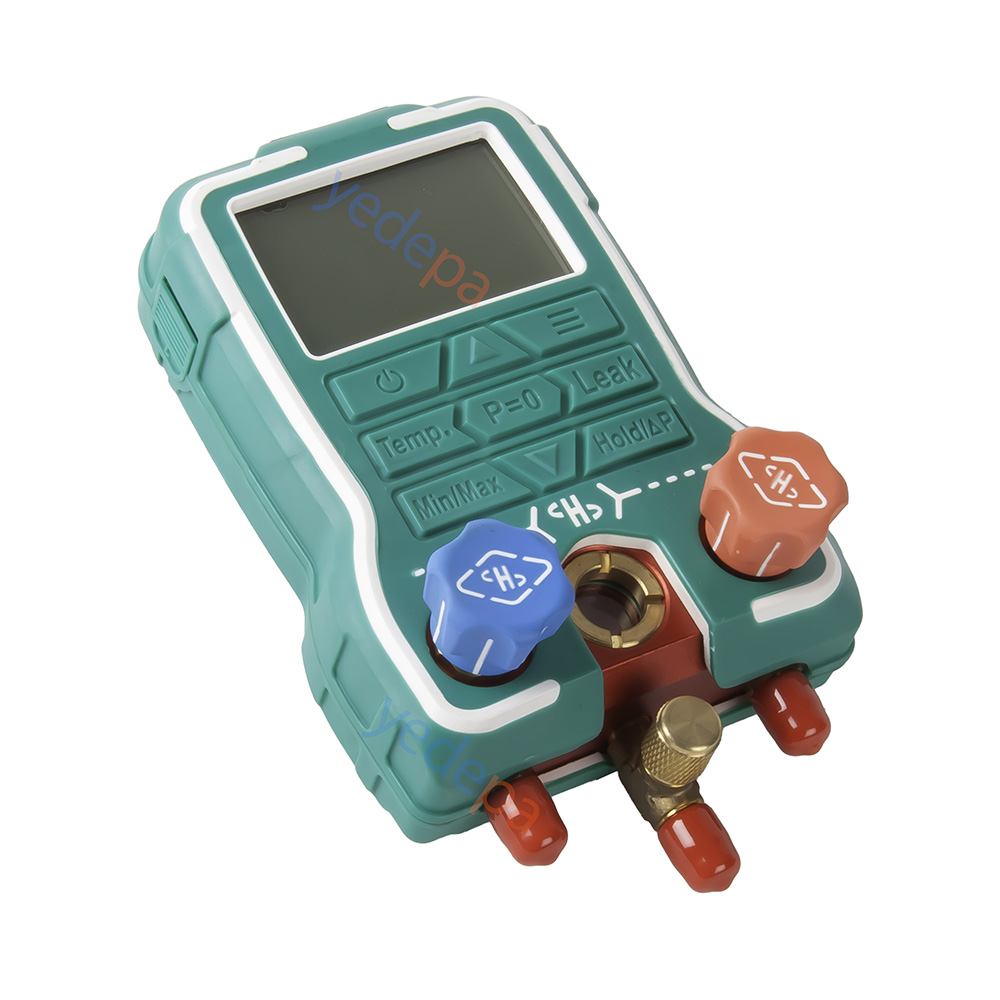

HENGSEN SBF-L-07 ციფრული მანომეტრული კოლექტორის ნაკრები + 2 ზონდი — ოთხვენტილიანი პროფესიონალური ნაკრები ორი ტემპერატურის ზონდით. გამოიყენება სამაცივრე კამერებსა და სამრეწველო ობიექტებზე.

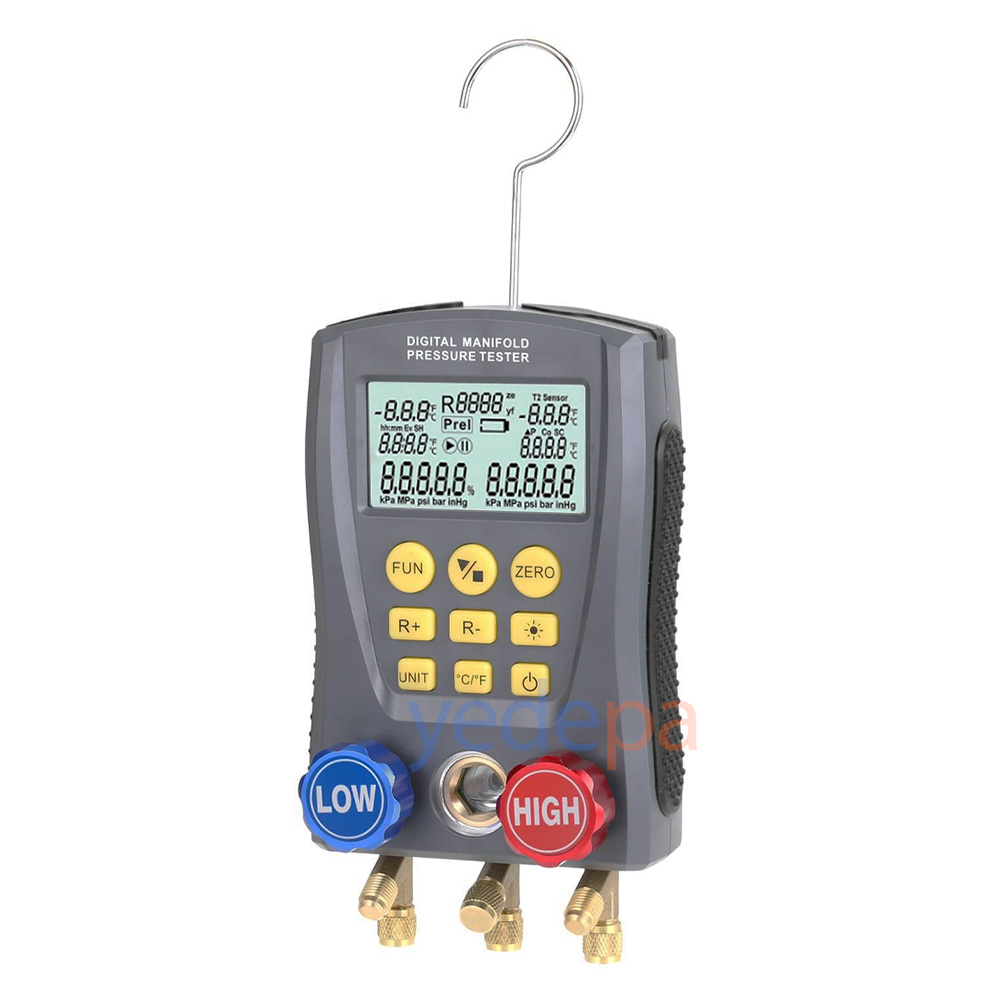

ციფრული მანომეტრული კოლექტორის ნაკრები - 89 ფრეონის მონაცემთა ბაზა, 32-Bit ციფრული პროცესორი — ზუსტი მოდელი 32-bit პროცესორით. ფრეონების ფართო მხარდაჭერის წყალობით გამოსადეგია როგორც ძველ, ისე ახალი თაობის სისტემებში.
Elitech DMG-3 HVAC ციფრული მანომეტრული კოლექტორის ნაკრები - ყველა ფრეონი — Elitech-ის ციფრული მოწყობილობა, რომელიც ცნობილია საველე საიმედოობითა და მარტივი გამოყენებით.
Aitcool ორვენტილიანი ციფრული საზომი კოლექტორის ნაკრები — მოდელი ფასისა და შესაძლებლობების დაბალანსებული თანაფარდობით, რომელიც ყოველდღიური კონდიციონერების სერვისისას სწრაფად ერთდება.
Rothenberger 1000050067 5-შლანგიანი მანომეტრული კოლექტორის ნაკრები (ჩანთით) — გერმანული ინჟინერიით დამზადებული სრული პროფესიონალური პაკეტი ჩანთითა და 5 შლანგით.
MG-10 მაღალი სიზუსტის ციფრული მანომეტრული კოლექტორის ნაკრები — მრავალფუნქციური მოწყობილობა 88 სხვადასხვა ფრეონის მხარდაჭერით, ვაკუუმისა და გაჟონვის ტესტის ფუნქციით.

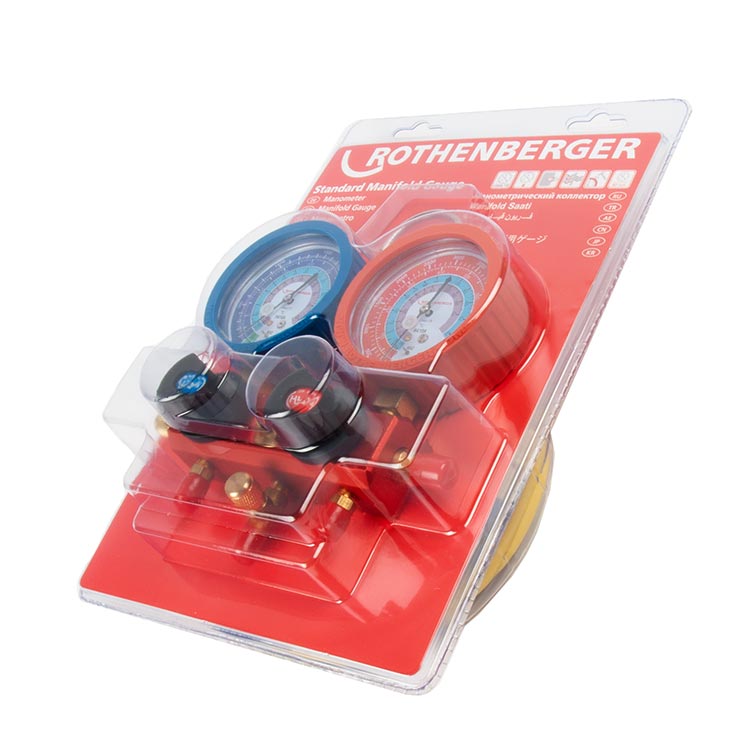

Rothenberger 1000050093 Standard Manifold Set (R32/R410A) — ახალი თაობის აალებადი ფრეონებისთვის ოპტიმიზებული გამძლე სტანდარტული ნაკრები.

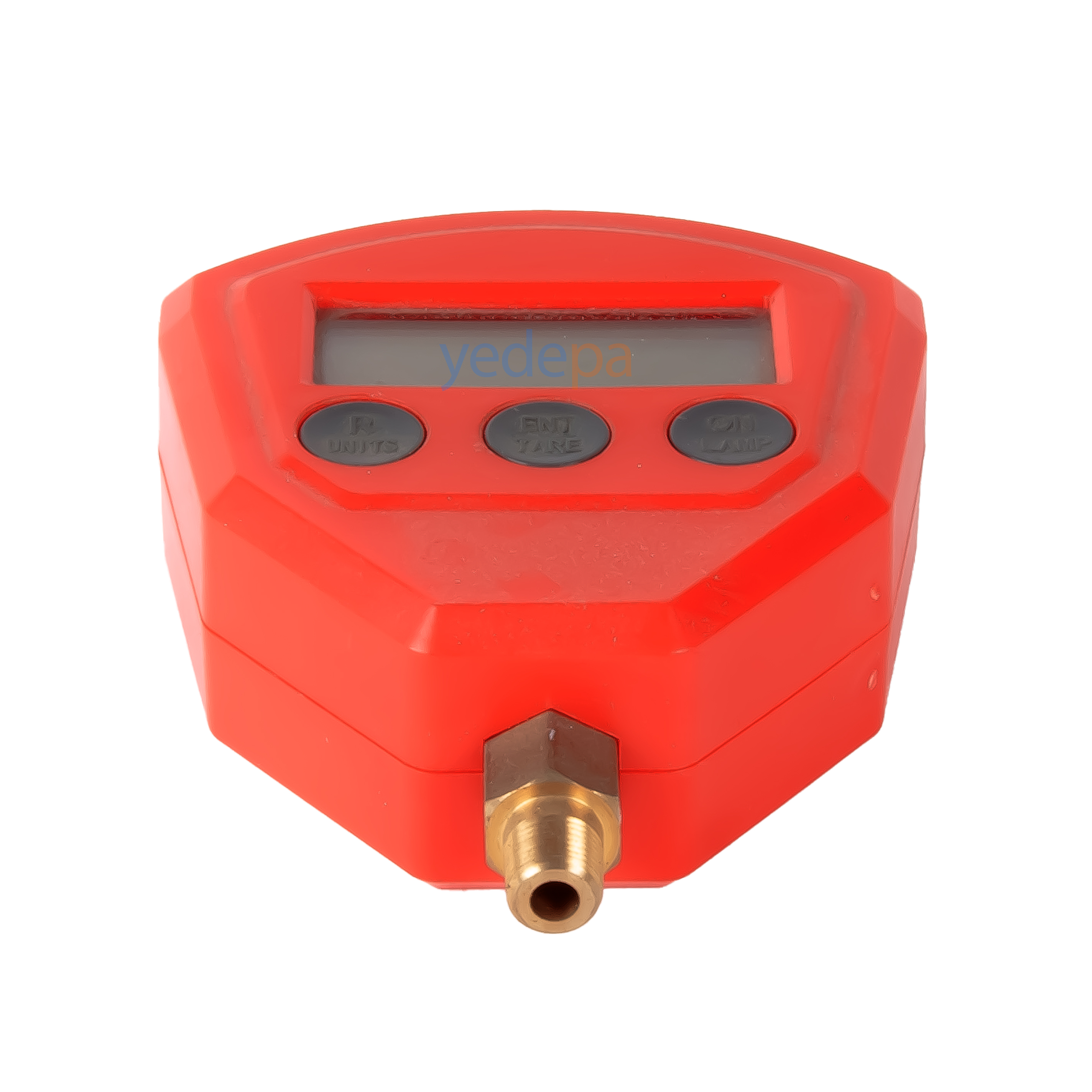

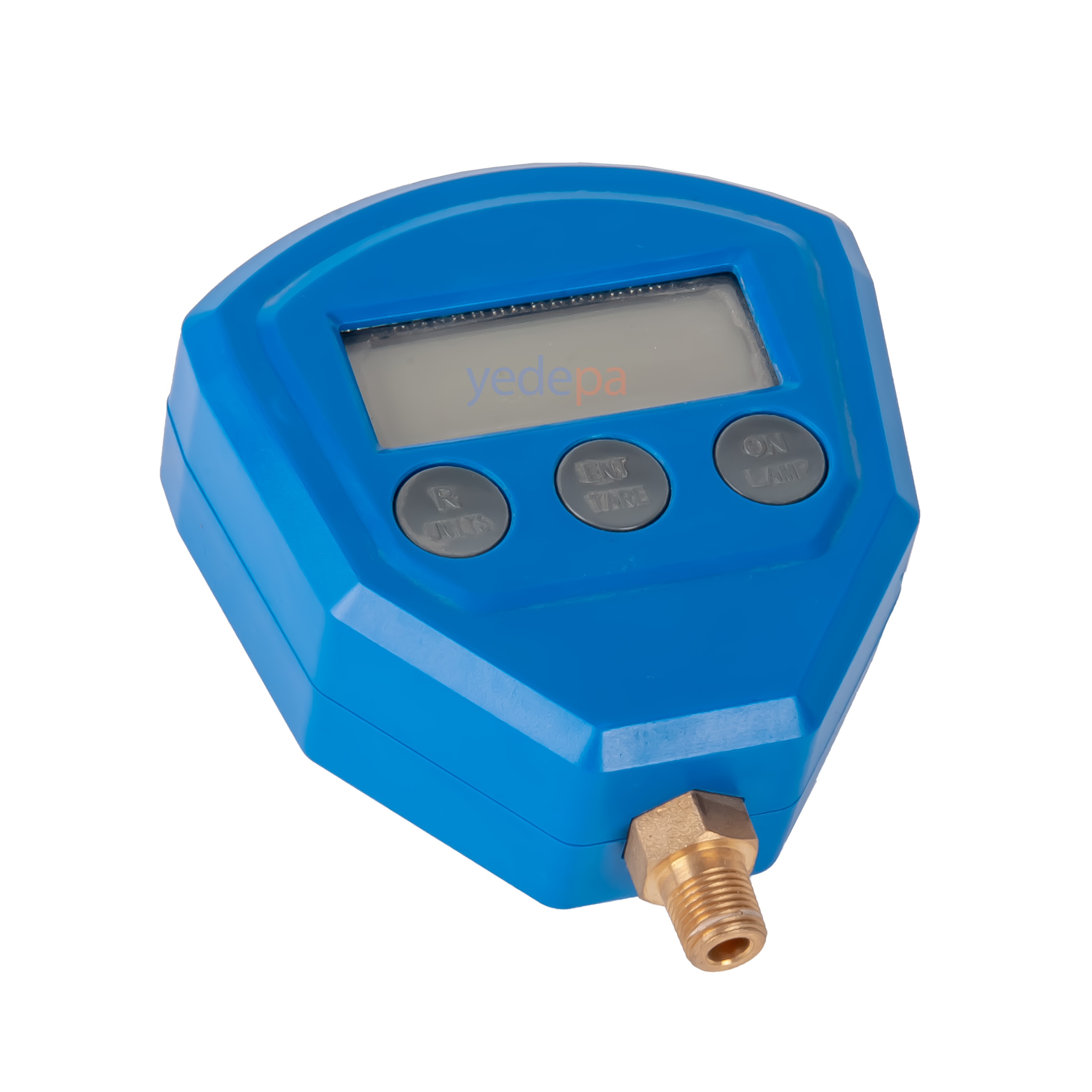

ციფრული მანომეტრი დაბალი წნევის HS5100L და ციფრული მანომეტრი მაღალი წნევის HS5100H — ეკონომიური ციფრული ვარიანტები ცალკეული გაუმართაობის დიაგნოსტიკისთვის.

Yedepa.com-ზე ამ მოდელების მოძიება შესაძლებელია ფასების შედარებით, მარაგის მიხედვით ფილტრაციითა და მარკის ფილტრით.

მანომეტრული კოლექტორის პროფესიონალური შერჩევის კრიტერიუმები

ტექნიკოსის ყოველდღიურ სამუშაოში კოლექტორის ეფექტიანობა პირდაპირ აისახება სამუშაოს ხარისხზე. სწორი პროდუქტის შერჩევისას გირჩევთ, გაითვალისწინოთ შემდეგი კრიტერიუმები:

ფრეონებთან თავსებადობა: თუ თქვენს სისტემებში გამოიყენება ახალი თაობის ფრეონები, როგორიცაა R32, R410A, R454B, დარწმუნდით, რომ მოწყობილობა მათ მხარს უჭერს. მრავალფრეონიანი ციფრული მოდელები მომავლისთვის უფრო შესაფერისია.
წნევის დიაპაზონი: სასურველია, მაღალი წნევის მხარე ზომავდეს მინიმუმ 0-800 psi-ს (დაახლოებით 55 bar), ხოლო დაბალი წნევის მხარე — -30 inHg-დან +250 psi-მდე.
დატჩიკის სიზუსტე: ციფრულ მოდელებში სიზუსტე უნდა იყოს ±0,5% ან უკეთესი. ამ მხრივ გამოირჩევა მაღალი სიზუსტის მოდელები, როგორიცაა MG-10.
ვაკუუმისა და გაჟონვის ტესტის ფუნქცია: სისტემაში ტენის აღმოსაჩენად კრიტიკულია, რომ თანამედროვე მოწყობილობამ ვაკუუმი მიკრონის დონეზე წაიკითხოს.
ტემპერატურის ზონდების რაოდენობა: superheat/subcooling-ის გამოსათვლელად აუცილებელია ტემპერატურის ზონდის მინიმუმ ორი შესასვლელი. Hengsen SBF-L-07 ამ მხრივ ორი ზონდით მოდის.
ბატარეის რესურსი და დამუხტვის ტიპი: საველე პირობებში ხანგრძლივად მომუშავე ტექნიკოსებისთვის USB-C დამუხტვის მოდელები პრაქტიკულია.
ჩანთისა და შლანგების ხარისხი: შლანგების გახეთქვის (burst) წნევა და ბოლო ფიტინგების ხარისხი პირდაპირ მოქმედებს მოწყობილობის მომსახურების ვადაზე.

სწორი მიერთება და ვაკუუმირების პროცედურა კოლექტორის გამოყენებისას

მანომეტრული კოლექტორის ეფექტიანი გამოყენება დამოკიდებულია მიერთების სწორ თანმიმდევრობაზე. ლურჯი შლანგი უერთდება სისტემის დაბალი წნევის (შეწოვის) მხარეს, წითელი შლანგი — მაღალი წნევის (დაჭირხნის) მხარეს, ყვითელი შლანგი კი — ფრეონის ბალონს ან ვაკუუმ-ტუმბოს. დამუხტვამდე სისტემა სრულად უნდა გაივაკუუმოს, სანამ ვაკუუმმეტრის ჩვენება 500 მიკრონზე ქვემოთ არ ჩამოვა. ციფრული კოლექტორების უმეტესობას ჩაშენებული ვაკუუმის დატჩიკი აქვს, ამიტომ ცალკე ვაკუუმმეტრი საჭირო აღარ არის.

ფრეონის დამუხტვისას ყველაზე სწორი მეთოდი სასწორის გამოყენებაა, რათა სისტემის ქარხნული ფირფიტის მონაცემების შესაბამისი რაოდენობა ჩაიტვირთოს. Aitcool-ისა და Hengsen-ის ზოგიერთ მოდელს აქვს ვერსიები, რომლებიც სასწორს Bluetooth-ით უკავშირდება. ამის წყალობით ოპერატორს ერთი ეკრანიდან შეუძლია აკონტროლოს როგორც წნევა, ისე წონის ცვლილება.

კოლექტორის მოვლა და ხანგრძლივი მომსახურების რეკომენდაციები

პროფესიონალური მანომეტრული კოლექტორის ნაკრები სწორი გამოყენებისას 10 წელზე მეტ ხანს ემსახურება. მოვლისას გასათვალისწინებელი ძირითადი პუნქტები:

გამოყენების შემდეგ შლანგებში ფრეონი არ დატოვოთ; განსაკუთრებით აალებადი R32 და R290 ფრეონების შემთხვევაში ეს უსაფრთხოების კრიტიკული ნაბიჯია.
ვენტილის პროკლადკები წელიწადში ერთხელ შეამოწმეთ; ჰერმეტულობის დაკარგვა კოლექტორის ყველაზე გავრცელებული გაუმართაობაა.
ციფრული ეკრანიანი მოდელები დიდხანს არ დატოვოთ პირდაპირ მზეზე; ეს ამცირებს LCD-ის მომსახურების ვადას.
ატარეთ ჩანთით; Rothenberger 1000050067 მოდელი ორიგინალი ჩანთით იყიდება, რაც მას დარტყმისგან იცავს.
წელიწადში ერთხელ მაინც ჩაატარეთ კალიბრაციის შემოწმება; ეს მნიშვნელოვანია ზუსტი დიაგნოსტიკისთვის.

ხშირად დასმული კითხვები (FAQ)

რომელია უფრო ზუსტი — ციფრული თუ ანალოგური კოლექტორი?
სიზუსტის თვალსაზრისით ხარისხიანი ციფრული კოლექტორი ანალოგურ მოდელებზე გაცილებით ზუსტია. თუმცა, როცა საქმე საველე პირობებში გამძლეობასა და გაუმართაობის მარტივ დიაგნოსტიკას ეხება, ჯერ კიდევ ირჩევენ ანალოგურ ნაკრებებს, როგორიცაა Rothenberger 1000050093.

შემიძლია თუ არა ერთი და იგივე კოლექტორის გამოყენება R32 და R410A ფრეონებისთვის?
დიახ, R32 და R410A წნევის მსგავს დიაპაზონში მუშაობს. Rothenberger 1000050093 ამ ორი ფრეონისთვის არის ოპტიმიზებული. მიუხედავად ამისა, ფრეონის შეცვლისას შლანგები უნდა დაიცალოს.

რისთვის არის საჭირო superheat და subcooling მნიშვნელობები კოლექტორის ეკრანზე?
Superheat (გადახურება) აჩვენებს, დამუხტულია თუ არა სისტემა ფრეონის სწორი რაოდენობით, ხოლო subcooling (გადაცივება) — საკმარისია თუ არა კონდენსატორის ეფექტიანობა. Aitcool-ის გარე დატჩიკიანი მოდელი ამ მნიშვნელობებს ავტომატურად ითვლის.

საკმარისია თუ არა ცალკეული მანომეტრი?
მხოლოდ კონდიციონერების მარტივი დამუხტვისას საკმარისია ცალკეული მოდელები, როგორიცაა HS5100L ან HS5100H. თუმცა პროფესიონალური სერვისის გუნდებისთვის აუცილებელია მინიმუმ ორვენტილიანი ნაკრები.

რამდენია Yedepa.com-იდან შეძენილი კოლექტორის გარანტია?
Yedepa.com-ზე გაყიდული ორიგინალი მარკის ყველა კოლექტორს მწარმოებლის გარანტია აქვს. გარანტიის ვადები მარკისა და მოდელის მიხედვით მითითებულია პროდუქტის გვერდზე.

დასკვნა და Yedepa-ს უპირატესობები

მანომეტრული კოლექტორის სწორი არჩევანი პირდაპირ მოქმედებს HVAC ტექნიკოსის სამუშაოს ხარისხსა და სისწრაფეზე. თქვენი სამუშაო პროფილისთვის ყველაზე შესაფერისი მოდელი შეგიძლიათ აირჩიოთ შემდეგ ვარიანტებს შორის: Aitcool-ის ჭკვიანი ციფრული გადაწყვეტილებები, Hengsen-ის ფართო ფრეონის მონაცემთა ბაზა, Elitech-ის საველე საიმედოობა, Rothenberger-ის გერმანული წარმოების ხარისხი და OEM ეკონომიური ვარიანტები. თურქეთის HVAC მასტერები Yedepa.com-ს ენდობიან, რადგან ეს მარკები ერთ პლატფორმაზეა თავმოყრილი, მარაგის შესახებ ინფორმაცია რეალურია და ტექნიკური მხარდაჭერაც ხელმისაწვდომია.

Yedepa.com მხოლოდ პროდუქტს არ ყიდის; ჩვენ ვქმნით B2B ზაპჩასტების ქსელს, რომელიც სერვისის სექტორში მომუშავე მასტერებს სწორ აღჭურვილობასთან აკავშირებს. თუ კოლექტორის არჩევისას ეჭვი გაქვთ, Yedepa.com-ის მომხმარებელთა მომსახურების გუნდი საველე გამოცდილების მქონე ტექნიკურ პერსონალთან ერთად დაგეხმარებათ. პროფესიონალური საზომი ხელსაწყოებით უფრო ეფექტიანი სერვისისთვის სწორი მისამართი Yedepa.com-ია.
