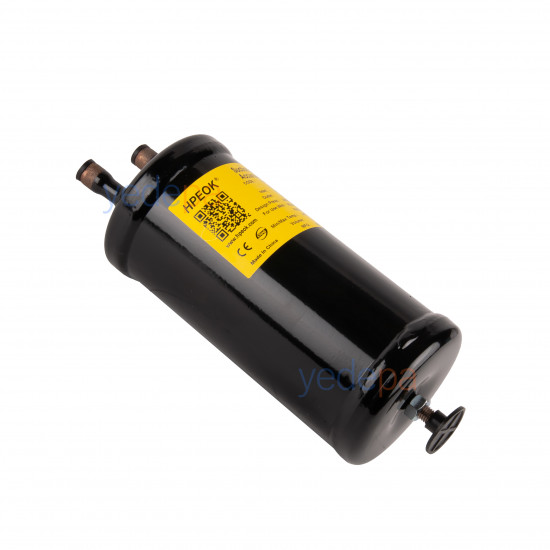

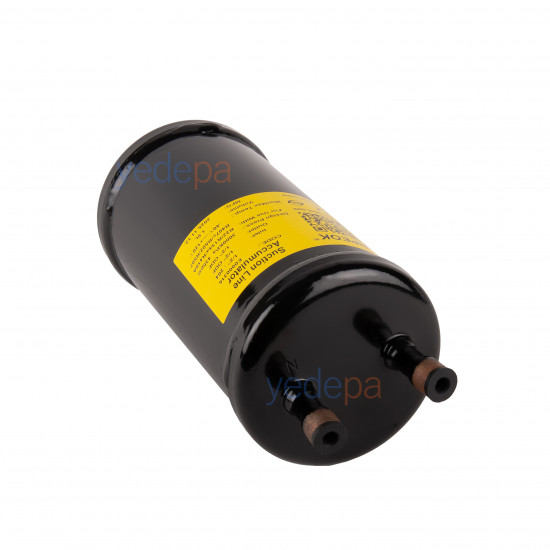

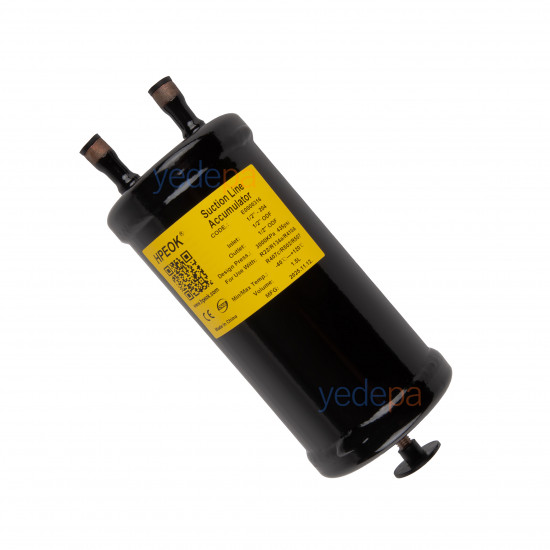

HPEOK PKQ-204 სითხის დამჭერი, შეწოვის ხაზის აკუმულიატორი | 1/2 დიუმი ODF სარჩილავი, 1,5 L | R22, R134a, R410A, R407C, R502, R507 თავსებადი

HPEOK PKQ-204 არის სითხის დამჭერი, რომელიც სამაცივრო კონტურის შეწოვის (suction) ხაზზე ყენდება. მისი ტექნიკური სახელწოდებაა შეწოვის ხაზის აკუმულიატორი. ისპარიტელიდან კომპრესორში დაბრუნებულ ხაზზე იგი აკავებს აუორთქლებელ თხევად ფრეონს და უზრუნველყოფს, რომ კომპრესორში მხოლოდ აირი მივიდეს. მიერთება არის 1/2 დიუმი ODF სარჩილავი; შესასვლელი და გამოსასვლელი ერთი ზომისაა.

რატომ არის საჭირო: კომპრესორი აირის ტუმბოა და სითხეს ვერ კუმშავს. თუ შეწოვის ხაზიდან სითხე მოვა, წარმოიქმნება ჰიდროდარტყმა (hydraulic lock). ამ დროს სარქვლის ფირფიტა ტყდება, შატუნი იღუნება, კარტერში ზეთი თხევადი ფრეონით განზავდება და საკისრებს დაცვის გარეშე ტოვებს. აკუმულიატორი ამ სითხეს კორპუსში აგროვებს, ნელ-ნელა აორთქლებს და სისტემას უბრუნებს.

შიგნით განთავსებული U-მილის ფსკერზე არის მცირე ზეთის დაბრუნების ხვრელი, რომელიც დაგროვილ ზეთს კონტროლირებადად აბრუნებს კომპრესორში. ამგვარად ზეთი აკუმულიატორში არ რჩება. კორპუსი შასიზე მაგრდება ქვედა ნაწილში არსებული M10 შპილკით.

რომელ სისტემებში გამოიყენება

• სითბური ტუმბოები: როდესაც ოთხსვლიანი კლაპანი ციკლის მიმართულებას ცვლის, შეწოვის ხაზში სითხე მოდის.
• დეფროსტიანი სისტემები: ცხელი აირით დეფროსტის შემდეგ დაბრუნებისას სითხე გადმოდის.
• დაბალტემპერატურული გამოყენება: შოკური გაყინვის დანადგარები, მოროზილნიკის აგრეგატები.
• ხანგრძლივი გაჩერების კონტურები: გაჩერებისას ისპარიტელში კონდენსირებული ფრეონი პირველი გაშვებისას კომპრესორისკენ მიედინება.
• დატბორილი (flooded) ისპარიტელიანი და ცვლადი დატვირთვის კომერციული სამაცივრო კონტურები.

ტექნიკური მახასიათებლები

• მარკა / ტიპი: HPEOK PKQ-204
• პროდუქტის ტიპი: შეწოვის ხაზის აკუმულიატორი (სითხის დამჭერი)
• მიერთება: 1/2 დიუმი ODF სარჩილავი (რჩილვა); შესასვლელი 1/2 დიუმი, გამოსასვლელი 1/2 დიუმი
• მოცულობა: 1,5 L
• სიმაღლე: 20,3 სმ
• საპროექტო წნევა: 30 ბარი (3.000 kPa / 435 psi)
• სამუშაო ტემპერატურა: −40 °C … +120 °C
• სამონტაჟო მიერთება: M10 შპილკა
• კორპუსი: ფოლადი, დაფარული ეპოქსიდური ფხვნილოვანი საღებავით
• სერტიფიცირება: CE / PED, CNAS
• წარმოშობა: ჩინეთი

თავსებადი ფრეონები

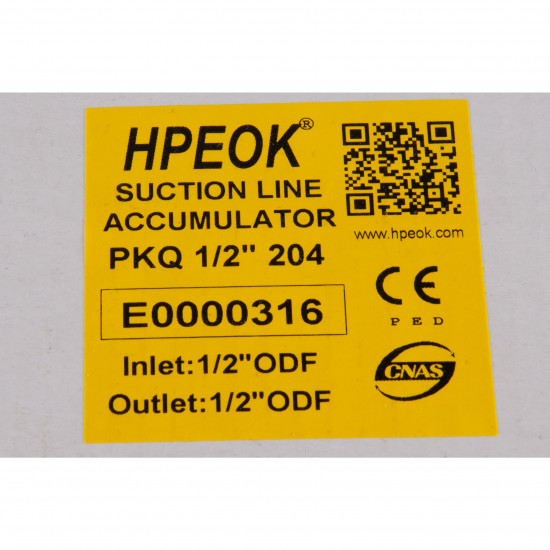

პროდუქტის ეტიკეტზე მითითებული ფრეონები: R22, R134a, R410A, R407C, R502, R507. მუშაობს HCFC და HFC კონტურებში, მინერალურ და POE ზეთთან.

ზომის შერჩევა

PKQ სერიაში კოდის ბოლო ორი ციფრი მიერთების ზომას აჩვენებს: 204 1/2 დიუმი, 205 5/8 დიუმი, 207 7/8 დიუმი, 208 1 1/8 დიუმი, 209 1 3/8 დიუმი, 210 1 5/8 დიუმი. აკუმულიატორი შეირჩევა შეწოვის მილის დიამეტრის ტოლი ზომით. კორპუსის მოცულობა ისეთი უნდა იყოს, რომ სისტემაში ფრეონის მთლიანი დამუხტვის დაახლოებით ნახევარი დაიტიოს. PKQ-204 სერიის ყველაზე მცირე კორპუსია (1,5 L); შემდეგი ზომის მოდელი PKQ-205 არის 1,8 L.

მონტაჟის შენიშვნები

• მონტაჟდება ვერტიკალურ მდგომარეობაში, შესასვლელი და გამოსასვლელი ბოლოებით ზემოთ. ჰორიზონტალური მონტაჟისას ზეთის დაბრუნების ხვრელი ფუნქციას კარგავს.
• თავსდება ისპარიტელის გამოსასვლელსა და კომპრესორის შეწოვას შორის, კომპრესორთან რაც შეიძლება ახლოს.
• დაიცავით კორპუსზე არსებული ისარი ან IN/OUT ნიშანი; შებრუნებით მიერთებისას სითხე პირდაპირ კომპრესორში გადადის.
• რჩილვისას კორპუსი დაიცავით სველი ქსოვილით ან თბოდამცავი პასტით; რჩილვა სრულდება აზოტის ნაკადის ქვეშ.
• მონტაჟის შემდეგ ფრეონი არ ჩაიტვირთება, სანამ კონტური არ მოხდება ვაკუუმირება.

ხშირად დასმული კითხვები

სითხის დამჭერი და რესივერი ერთი და იგივეა?

არა, ორივე კონტურის სხვადასხვა ადგილას დგას. სითხის დამჭერი (შეწოვის ხაზის აკუმულიატორი) დაბალი წნევის მხარესაა: ის ყენდება ისპარიტელიდან კომპრესორში დაბრუნებულ ხაზზე და კომპრესორს სითხისგან იცავს. რესივერი (receiver) კი მაღალი წნევის მხარესაა და კონდენსატორის გამოსასვლელზე თხევად ფრეონს ინახავს. ეს პროდუქტი შეწოვის ხაზისთვისაა.

რომელი ზომა უნდა შევარჩიო?

აკუმულიატორი შეირჩევა შეწოვის მილის ტოლი დიამეტრით; ეს მოდელი 1/2 დიუმიანი ხაზისთვისაა. კორპუსის მოცულობამ სისტემაში ფრეონის მთლიანი დამუხტვის დაახლოებით ნახევარი უნდა დაიტიოს. PKQ-204-ის მოცულობა 1,5 L-ია.

როგორ მონტაჟდება?

ყენდება ვერტიკალურ მდგომარეობაში, მიერთების ბოლოებით ზემოთ, ისპარიტელის გამოსასვლელსა და კომპრესორის შეწოვას შორის. შასიზე მაგრდება ქვედა ნაწილში არსებული M10 შპილკით. ჰორიზონტალური მონტაჟი ზეთის დაბრუნებას არღვევს.

როგორ ბრუნდება ზეთი კომპრესორში?

კორპუსის შიგნით, U-მილის ფსკერზე არის მცირე ზეთის დაბრუნების ხვრელი. დაგროვილი ზეთი ამ ხვრელიდან შეწოვის აირთან ერთად კონტროლირებადად გადადის კომპრესორში, ამიტომ აკუმულიატორში ზეთი არ რჩება.

რომელ აირებთან გამოიყენება PKQ-204?

პროდუქტის ეტიკეტზე მითითებულია R22, R134a, R410A, R407C, R502 და R507. საპროექტო წნევა არის 30 ბარი (3.000 kPa / 435 psi), სამუშაო ტემპერატურა −40 °C-დან +120 °C-მდე.

სითბურ ტუმბოში აკუმულიატორი აუცილებელია?

სითბურ ტუმბოებში, როდესაც ოთხსვლიანი კლაპანი ციკლის მიმართულებას ცვლის, შეწოვის ხაზში თხევადი ფრეონის მოსვლა ჩვეულებრივი მოვლენაა. ამიტომ აკუმულიატორი კომპრესორის დამცავი ძირითადი ნაწილია. იმავე მიზეზით გამოიყენება დეფროსტიან კომერციულ სამაცივრო კონტურებშიც.
