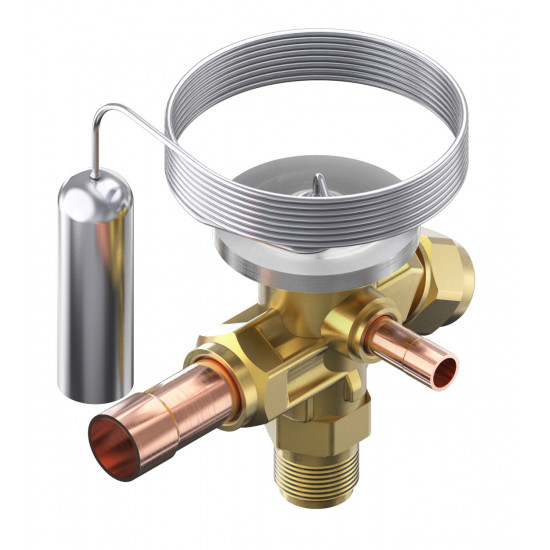

Danfoss TE 2 ტრვ (ტერმორეგულირებადი ვენტილი) (068Z7486) – R454C, გარე გათანაბრებით, გაიკაზე შესასვლელი × 12 mm სარჩილავი გამოსასვლელი

Danfoss TE 2 (კოდი 068Z7486) არის R454C ფრეონისთვის კალიბრებული გარე გათანაბრების ტრვ (ტერმორეგულირებადი ვენტილი, TXV). იგი ისპარიტელში შემავალი სითხის რაოდენობას მუდმივად არეგულირებს შეწოვის ხაზის გადახურების (superheat) მიხედვით; ისპარიტელს სრულად ავსებს და კომპრესორში სითხის მოხვედრას გამორიცხავს.

კალიბრებულია R454C-ზე: ტრვ დაბალი GWP-ის მქონე A2L ფრეონებისთვის

R454C არის R32-ისა და R1234yf-ის ნარევი, ახალი თაობის ფრეონი დაბალი გლობალური დათბობის პოტენციალით (GWP 148). იგი ცვლის F-Gas რეგულაციით შეზღუდულ R404A-ს (GWP 3922) და R452A-ს. მიეკუთვნება ASHRAE A2L კლასს, ანუ სუსტად აალებადია — მონტაჟის, ვენტილაციისა და გაჟონვის აღმოჩენის თვალსაზრისით მასზე A1 ფრეონებისგან განსხვავებული წესები ვრცელდება.

თერმოსტატიკური ელემენტი ქარხნულად დამუხტულია R454C-ის წნევა-ტემპერატურის მრუდის მიხედვით; R404A-სთვის ან R452A-სთვის წარმოებული ვენტილი R454C სისტემაში სწორ გადახურებას ვერ მოგცემთ. გარე გათანაბრება (TE 2) აუცილებელია დისტრიბუტორიან (სითხის გამანაწილებლიან) და მრავალკონტურიან ისპარიტელებში; იგი აკომპენსირებს ისპარიტელში წნევის ვარდნას და უზრუნველყოფს ვენტილის სწორ გაღებას. შიდა გათანაბრების T 2 მოდელი განკუთვნილია მხოლოდ ერთკონტურიანი, წნევის მცირე ვარდნის მქონე ისპარიტელებისთვის.

ტექნიკური მახასიათებლები (Danfoss-ის ოფიციალური Data Sheet)

• მოდელი: Danfoss TE 2 | კოდი: 068Z7486
• ტიპი: ტრვ (ტერმორეგულირებადი ვენტილი), გარე გათანაბრებით, ცვლადი ორიფისის კარტრიჯით
• ფრეონი: R454C (A2L, სუსტად აალებადი — GWP 148)
• აორთქლების დიაპაზონი: −40 … +10 °C (Range N) | MOP: არ აქვს
• მიერთებები: შესასვლელი გაიკაზე (flare) × გამოსასვლელი 12 mm ODF სარჩილავი · გათანაბრება: 6 mm სარჩილავი
• მაქს. სამუშაო წნევა: PS/MWP 34 bar | საცდელი წნევა PT 38 bar
• ტემპერატურული ზღვრები: მინ. −60 °C | თერმობალონი მაქს. 100 °C (დამონტაჟებული ვენტილით), 60 °C (მოხსნილი ელემენტით)
• კაპილარი: 1,5 m | თერმობალონი: Ø14,5 × 50 mm, სამაგრი ხამუთით
• გადახურება: სტატიკური SS = 4 K (რეგულირებადი) · გაღების OS = 6 K

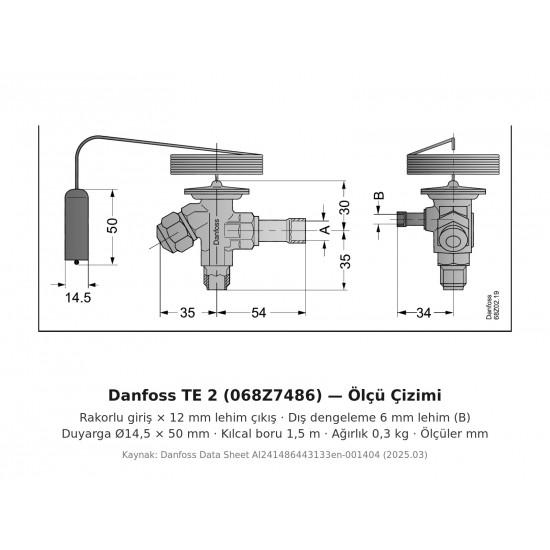

• კორპუსის ზომები: სიგანე 35 + 54 mm · სიმაღლე 30 + 35 mm · სიღრმე 34 mm | წონა: 0,3 kg — ოფიციალური ზომების ნახაზი მე-2 სურათზეა

სიმძლავრე — ორიფისის კარტრიჯის მიხედვით (R454C)

ვენტილი იყიდება კორპუსის სახით, ორიფისის კარტრიჯი ცალკეა; სიმძლავრეს ორიფისის ნომერი განსაზღვრავს. ნომინალური მნიშვნელობები (te 4,4 °C / tc 38 °C):

• NO: 0X → 0,77 kW  ·  NO: 00 → 1,5 kW  ·  NO: 01 → 2,8 kW  ·  NO: 02 → 3,6 kW
• NO: 03 → 6,2 kW  ·  NO: 04 → 9,3 kW  ·  NO: 05 → 11,8 kW  ·  NO: 06 → 14,8 kW
• საერთო დიაპაზონი: 0,77 – 14,8 kW. ორიფისის კარტრიჯები ჩვენს საიტზე ცალკე არის ხელმისაწვდომი.

• ⚠️ გაფრთხილება A2L ფრეონზე: R454C სუსტად აალებადია. მონტაჟი, გაჟონვის ტესტი და დაცლა შეასრულეთ A2L წესების შესაბამისად; ნუ უგულებელყოფთ სათავსოს ვენტილაციას და გაჟონვის აღმოჩენას.
• 🔧 გათანაბრების ხაზი აიღეთ თერმობალონიდან 15-20 cm-ის შემდეგ, შეწოვის მილის ზედა მხრიდან; ხაზის დახშობა ან არასწორი წერტილიდან აღება ვენტილს არასწორად გააღებინებს.
• თერმობალონი შეწოვის მილზე საათის 3-4 პოზიციაზე მჭიდროდ დაამაგრეთ და დააიზოლირეთ.
• რჩილვისას კორპუსი გააგრილეთ სველი ქსოვილით და გაატარეთ აზოტი — სითბოსგან ზიანდება თერმოსტატიკური ელემენტის დამუხტვა და ორიფისის ფილტრი.
• ორიფისის კარტრიჯი შეუკვეთეთ ცალკე: თუ სისტემის სიმძლავრის შესაბამისი NO არ შეირჩა, ვენტილი ან სითხეს გაატარებს, ან დაახშობს და სიმძლავრეს შეამცირებს.
