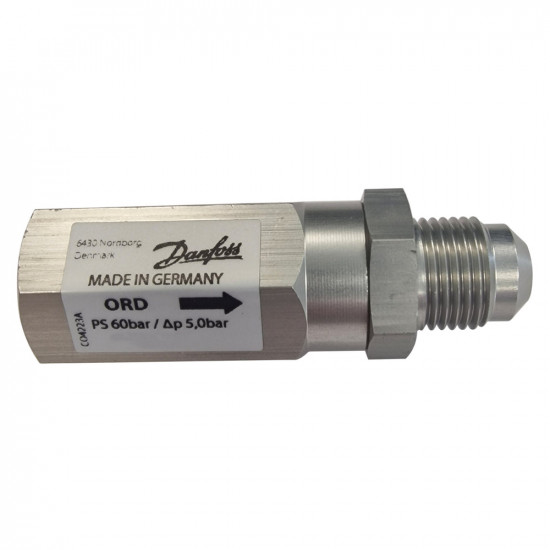

Danfoss ORD-050H დიფერენციალური წნევის კლაპანი (040B0165) – Δp 5,0 bar, PS 60 bar, 5/8-18 UNF

Danfoss ORD-050H (კოდი 040B0165) არის დიფერენციალური (სხვაობითი) წნევის კლაპანი და Danfoss-ის COM კომპრესორის ზეთის მართვის სისტემის ნაწილია. იგი ზეთის რეზერვუარსა (reservoir) და შეწოვის ხაზს შორის მონტაჟდება და რეზერვუარში წნევას შეწოვის წნევაზე 5,0 bar-ით მაღლა ინარჩუნებს.

ინარჩუნებს ზეთის რეზერვუარის წნევას შეწოვის წნევაზე მაღლა — ამაზეა დამოკიდებული, შეძლებს თუ არა რეგულატორი ზეთის მიწოდებას

პარალელურ კომპრესორულ აგრეგატებში (power pack) ზეთი მასლოოტდელიტელიდან რეზერვუარში ჩადის და იქიდან თითოეული კომპრესორის ზეთის დონის რეგულატორზე (Danfoss COM 10 / COM 20) ნაწილდება. რეგულატორი ზეთს კომპრესორის კარტერში წნევათა სხვაობით აწვდის: თუ რეზერვუარსა და კარტერს შორის საკმარისი სხვაობა არ არის, ზეთი არ მიედინება.

ORD კლაპანი სწორედ ამ სხვაობას უზრუნველყოფს. სანამ რეზერვუარის წნევა შეწოვის წნევას 5 bar-ით არ გადააჭარბებს, კლაპანი დაკეტილია; გადაჭარბებისას ჭარბ გაზს შეწოვაში გადაუშვებს. თუ კლაპანი გაფუჭდა ან Δp-ის არასწორი მნიშვნელობა შეირჩა, კომპრესორები ზეთის გარეშე რჩება — ზეთის დონე ეცემა, ჩნდება ავარია, მძიმე შემთხვევაში კომპრესორი იჭედება.

ტექნიკური მახასიათებლები (Danfoss COM-ის ოფიციალური დოკუმენტაცია)

• მოდელი: Danfoss ORD-050H | კოდი: 040B0165
• წნევათა სხვაობა (Δp): 5,0 bar (გახსნის სხვაობითი წნევა)
• მაქს. სამუშაო წნევა (PS): 60 bar (870 psig)
• მიერთება: შესასვლელი 5/8-18-2B" UNF (შიდა რეზბა) · გამოსასვლელი 5/8-18-2A" UNF (გარე რეზბა) — ხაზზე, პირდაპირი გავლის, ცალმხრივი
• მასალა: კორპუსი და მიერთებები ალუმინი | ნეტო წონა: 0,045 kg
• თავსებადი ფრეონები: R134a, R404A, R448A, R449A, R450A, R454C, R455A, R513A, R32, R290, R1270, R744 (CO₂), R1234yf, R1234ze(E)
• თავსებადი ზეთები: MO (მინერალური) · PAG · POE
• სერტიფიკატი: PED მუხლი 4, პუნქტი 3 · RoHS-თან შესაბამისი | წარმოება: გერმანია | EAN: 5715162666548

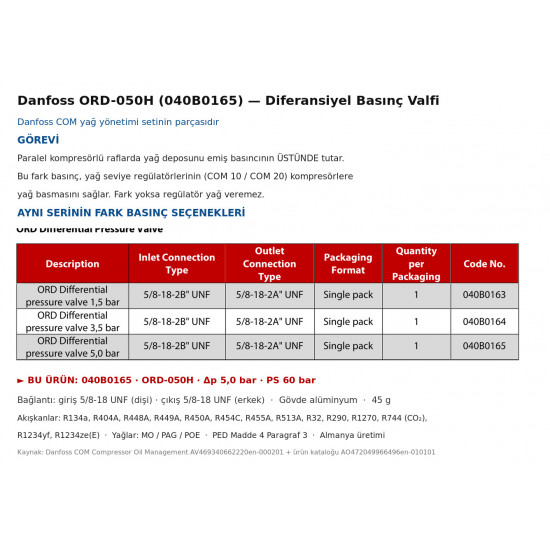

• იმავე სერიის სხვა სხვაობითი წნევები: 1,5 bar → 040B0163 (ORD-015H) · 3,5 bar → 040B0164 (ORD-035H) — ვარიანტების ოფიციალური ცხრილი მე-2 სურათზეა

• 🔧 Δp-ის მნიშვნელობა სისტემის მიხედვით შეარჩიეთ. წნევათა სხვაობა განსაზღვრავს მიწოდების წნევას, რომელიც ზეთის დონის რეგულატორს სჭირდება. არასწორი მნიშვნელობის (მაგალითად, 5 bar-ის ნაცვლად 1,5 bar) შერჩევისას რეგულატორი ზეთს საკმარისად სწრაფად ვერ მიაწვდის.
• ⚠️ ყურადღება მიაქციეთ ნაკადის მიმართულებას: კლაპანი ცალმხრივია; კორპუსზე არსებული ისარი ზეთის რეზერვუარიდან შეწოვის ხაზისკენ უნდა იყოს მიმართული.
• იყენებს UNF რეზბიან მიერთებას — არა რჩილვას. მონტაჟისას გამოიყენეთ შესაბამისი პროკლადკა/შტუცერი და ზედმეტად ნუ მოუჭერთ; კორპუსი ალუმინისაა.
• აქვს ფრეონების ფართო დაშვება, CO₂-ის (R744) ჩათვლით; 60 bar PS-ის წყალობით მაღალი წნევის სისტემებშიც გამოიყენება.
• სერვისის შენიშვნა: ზეთის დონის ავარიის მქონე აგრეგატზე რეგულატორის შეცვლამდე შეამოწმეთ ORD კლაპანი — დაცობილი ან მუდმივად ღია დარჩენილი ORD ერთდროულად ყველა კომპრესორზე იწვევს ზეთის პრობლემას.
