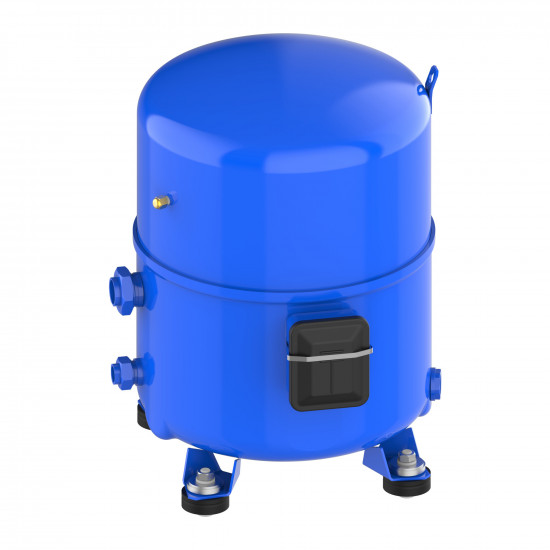

Danfoss NTZ271A4LR1B ჰერმეტული პორშნევოი კომპრესორი (120F0242) | 10 HP | 27.400 BTU/h LBP დაბალი ტემპერატურა | R404A | 271 cm³ | 400V 3 ფაზა

მოროზილნიკების, შოკური გაყინვის, დაბალი ტემპერატურის სამაცივრე კამერებისა და დაბალი ტემპერატურის ვიტრინა-მაცივრების მსგავსი დაბალი ტემპერატურის (LBP) კომერციული გაგრილების გამოყენებებისთვის განკუთვნილი Danfoss Maneurop NTZ271A4LR1B ჰერმეტული პორშნევოი კომპრესორი (Danfoss კოდი: 120F0242). ოთხცილინდრიანი კონსტრუქციით, 271 cm³ სამუშაო მოცულობითა და 10 HP სიმძლავრით, R404A ფრეონზე ASHRAE LBP პირობებში (აორთქლება -31,7°C / კონდენსაცია +40,6°C) უზრუნველყოფს 27.400 BTU/h (8.030 W) გაგრილების სიმძლავრეს. მუშაობს R404A, R507A და R452A ფრეონებზე; შევსებულია POE ზეთით.

დაბალი ტემპერატურის (LBP) Maneurop NTZ პორშნევოი კომპრესორი — 10 HP / 27.400 BTU/h

Maneurop NTZ სერია არის MTZ-ის (საშუალო ტემპერატურა) დაბალი ტემპერატურის ვერსია და განკუთვნილია -35°C-მდე აორთქლების ტემპერატურებზე სამუშაოდ. NTZ271 სერიის უდიდესი მოდელია: ოთხი ცილინდრი, ძრავის შიდა თერმული დაცვა და rotalock შეწოვისა და დაჭირხვნის მიერთებები. იგივე კომპრესორი Danfoss-თან ერთეულ შეფუთვაში 120F0242, ხოლო სამრეწველო შეფუთვაში 120F0243 კოდით გადის.

ძირითადი ტექნიკური მახასიათებლები და კომპლექტაცია

• ნომინალური სიმძლავრე: 10 HP (10 ცხენის ძალა) / 27.400 BTU/h (8.030 W) — R404A, ASHRAE LBP (te -31,7°C / tc +40,6°C), 50 Hz.
• დაბალი ტემპერატურა (LBP): მოროზილნიკები, შოკური გაყინვა, დაბალი ტემპერატურის სამაცივრე კამერები და ვიტრინები.
• ოთხცილინდრიანი პორშნევოი კონსტრუქცია: 271 cm³ სამუშაო მოცულობა, 47,3 მ³/სთ (50 Hz).
• ფრეონებთან თავსებადობა: R404A, R507A, R452A.
• Rotalock მიერთება: შეწოვა 1 3/4 დიუმი, დაჭირხვნა 1 1/4 დიუმი.

ტექნიკური სპეციფიკაცია

• მარკა / მოდელი: Danfoss Maneurop / NTZ271A4LR1B (NTZ271-4)
• Danfoss კოდები: 120F0242 (ერთეული შეფუთვა) · 120F0243 (სამრეწველო შეფუთვა), იგივე კომპრესორი
• ტიპი: ჰერმეტული პორშნევოი, 4 ცილინდრი, დაბალი ტემპერატურა (LBP)
• ნომინალური სიმძლავრე: 10 HP (10 ცხენის ძალა)
• გაგრილების სიმძლავრე (R404A, 50 Hz): 27.400 BTU/h (8.030 W) @ te -31,7°C / tc +40,6°C · 35.240 BTU/h (10.330 W) @ te -23,3°C / tc +48,9°C
• მოხმარებული სიმძლავრე (50 Hz): 6,29 kW · 10,53 A (te -31,7°C / tc +40,6°C)
• სამუშაო მოცულობა: 271 cm³ · 47,3 მ³/სთ (50 Hz, 2900 rpm) · 57,0 მ³/სთ (60 Hz, 3500 rpm)
• თავსებადი ფრეონები: R404A, R507A, R452A
• კვება: 400V / 3 ფაზა / 50 Hz და 460V / 3 ფაზა / 60 Hz (50 Hz-ზე სამუშაო დიაპაზონი 340-460 V)
• დენი: MCC 27 A · LRA (გაშვება) 96 A · მაქსიმალური სამუშაო დენი 19,5 A
• ძრავის დაცვა: შიდა თერმული (internal overload)
• ელექტრომიერთება: ხრახნიანი კლემა 10-32 UNF, IP54 (კაბელის შემყვანით)
• ზეთი: POE 175PZ, 3,9 L
• მიერთება: შეწოვა 1 3/4 დიუმი rotalock (1 1/8 დიუმი მილი), დაჭირხვნა 1 1/4 დიუმი rotalock (3/4 დიუმი მილი); ზეთის გათანაბრება 3/8 დიუმი flare; დაბალი წნევის სერვისის პორტი (Schrader). თავსებადი rotalock ვენტილები: V02 (შეწოვა) / V04 (დაჭირხვნა).
• კარტერის ტენი: კორპუსზე არის PTC კარტერის ტენის სამონტაჟო ბუდე
• კომპლექტაცია: შეწოვისა და დაჭირხვნის სარჩილავი მუფტები, rotalock გაიკები და პროკლადკები

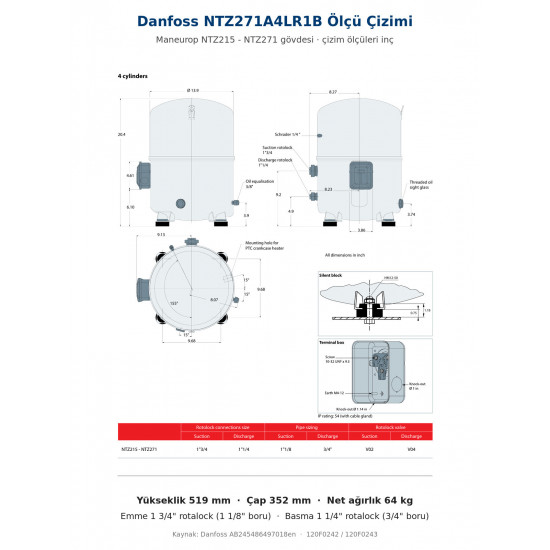

• ზომები: სიმაღლე 519 მმ, დიამეტრი 352 მმ
• წონა: ნეტო 64 კგ (ბრუტო 67,5 კგ)
• წნევის ზღვრები: მაღალი წნევის მხარე მაქსიმუმ 28,5 ბარი · დაბალი წნევის მხარე მაქსიმუმ 22,6 ბარი
• გაშვების ზღვარი: საათში მაქსიმუმ 12 გაშვება
• ფრეონის მაქსიმალური შევსება: 10 კგ
• სერტიფიკატები: CE, UKCA

მასტერის რჩევები

• Rotalock მიერთებები და მილები შეადუღეთ აზოტის ქვეშ, რათა თავიდან აიცილოთ შიდა დაჟანგვა.
• დაბალი ტემპერატურის გამოყენებისას შეარჩიეთ სწორი ფრეონი (R404A/R507A/R452A) და შესაბამისი გაფართოების ელემენტი.
• POE ზეთი ტენს იწოვს; ექსპლუატაციაში გაშვებამდე სისტემა კარგად გაავაკუუმეთ (ტენი = მჟავა + გრაგნილის დაზიანება).
• თერმოსტატის დიფერენციალი და მოკლე ციკლის დაცვა ისე დააყენეთ, რომ საათში 12 გაშვების ზღვარი არ გადაიჭარბოს.
• მითითებული სიმძლავრე ეხება ASHRAE LBP (te -31,7°C / tc +40,6°C) პირობებს; თქვენი აორთქლების/კონდენსაციის ტემპერატურისთვის რეალური სიმძლავრე გადაამოწმეთ Danfoss Coolselector-ით.
