Danfoss NTZ096A4LR1B ჰერმეტული პორშნევოი კომპრესორი (120F0234) | 3,5 HP | 8.070 BTU/h LBP დაბალი ტემპერატურა | R404A | 96 cm³ | 400V სამფაზა

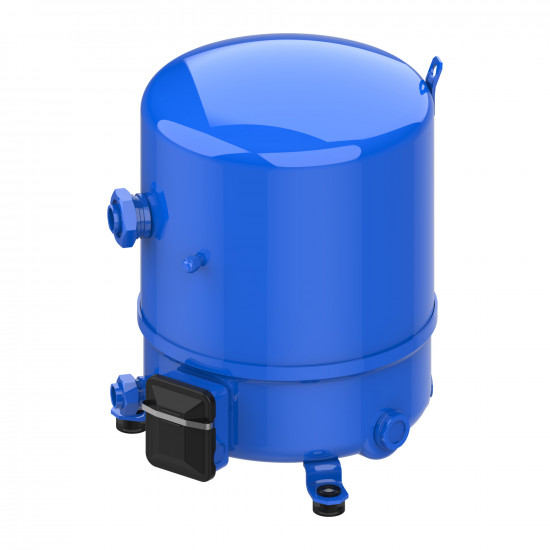

ეს არის Danfoss Maneurop NTZ096A4LR1B ჰერმეტული პორშნევოი კომპრესორი (Danfoss-ის კოდი: 120F0234), რომელიც შექმნილია ისეთი დაბალი ტემპერატურის (LBP) კომერციული გაგრილების სისტემებისთვის, როგორიცაა მოროზილნიკი, შოკური გაყინვა, დაბალი ტემპერატურის სამაცივრე კამერა და დაბალი ტემპერატურის ვიტრინა-მაცივარი. ორცილინდრიანი კონსტრუქციით, 96 cm³ აღწერილი მოცულობითა და 3,5 HP სიმძლავრით, R404A ფრეონზე ASHRAE LBP პირობებში (აორთქლება -31,7°C / კონდენსაცია +40,6°C) უზრუნველყოფს 8.070 BTU/h (2.365 W) გაგრილების სიმძლავრეს. R404A-სა და R507A-სთან ერთად მუშაობს R452A, R454C, R455A დაბალი GWP-ის მქონე ფრეონებზეც; შევსებულია POE ზეთით.

დაბალი ტემპერატურის (LBP) Maneurop NTZ პორშნევოი კომპრესორი — 3,5 HP / 8.070 BTU/h

Maneurop NTZ სერია არის MTZ-ის (საშუალო ტემპერატურა) დაბალი ტემპერატურის ვერსია და განკუთვნილია -35°C-მდე აორთქლების ტემპერატურაზე სამუშაოდ. ძრავა სრულად გრილდება შეწოვის აირით; აღჭურვილია ჩაშენებული თერმული დაცვით და rotalock შეწოვა-დაჭირხვნის მიერთებებით. იგივე კომპრესორი Danfoss-თან ცალკე შეფუთვაში გადის 120F0234 კოდით, ხოლო ინდუსტრიულ შეფუთვაში — 120F0235 კოდით.

ძირითადი ტექნიკური მახასიათებლები და კომპლექტაცია

• ნომინალური სიმძლავრე: 3,5 HP (3,5 ცხ.ძ.) / 8.070 BTU/h (2.365 W) — R404A, ASHRAE LBP (te -31,7°C / tc +40,6°C), 50 Hz.
• დაბალი ტემპერატურა (LBP): მოროზილნიკი, შოკური გაყინვა, დაბალი ტემპერატურის სამაცივრე კამერა და ვიტრინები.
• ორცილინდრიანი პორშნევოი კონსტრუქცია: 96 cm³ აღწერილი მოცულობა, 16,7 m³/h (50 Hz).
• ფრეონებთან თავსებადობა: R404A, R507A, R452A, R454C, R455A.
• Rotalock მიერთება: შეწოვა 1 3/4 დიუმი, დაჭირხვნა 1 1/4 დიუმი.

ტექნიკური სპეციფიკაცია

• მარკა / მოდელი: Danfoss Maneurop / NTZ096A4LR1B (NTZ096-4)
• Danfoss-ის კოდები: 120F0234 (ცალკე შეფუთვა) · 120F0235 (ინდუსტრიული შეფუთვა), იგივე კომპრესორი
• ტიპი: ჰერმეტული პორშნევოი, 2 ცილინდრი, დაბალი ტემპერატურა (LBP)
• ნომინალური სიმძლავრე: 3,5 HP (3,5 ცხ.ძ.)
• გაგრილების სიმძლავრე (R404A, 50 Hz): 8.070 BTU/h (2.365 W) @ te -31,7°C / tc +40,6°C · 10.680 BTU/h (3.130 W) @ te -23,3°C / tc +48,9°C
• მოხმარებული სიმძლავრე (50 Hz): 1,98 kW · 3,60 A (te -31,7°C / tc +40,6°C)
• აღწერილი მოცულობა: 96 cm³ · 16,7 m³/h (50 Hz, 2900 rpm) · 20,2 m³/h (60 Hz, 3500 rpm)
• თავსებადი ფრეონები: R404A, R507A, R452A, R454C, R455A
• კვება: 400V / სამფაზა / 50 Hz და 460V / სამფაზა / 60 Hz
• დენი: MCC 10,1 A · LRA (პუსკი) 32 A · მაქსიმალური სამუშაო დენი 7,1 A · გრაგნილის წინაღობა 5,03 Ω
• ძრავის დაცვა: ჩაშენებული თერმული (internal overload)
• ზეთი: POE 175PZ, 1,8 L

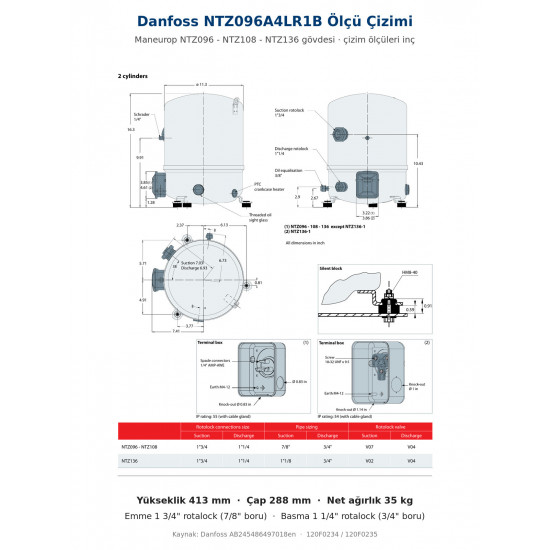

• მიერთება: შეწოვა 1 3/4 დიუმი rotalock (7/8 დიუმი მილი), დაჭირხვნა 1 1/4 დიუმი rotalock (3/4 დიუმი მილი); ზეთის გამათანაბრებელი 3/8 დიუმი flare; დაბალი წნევის სერვისის პორტი (Schrader ნიპელი). თავსებადი rotalock ვენტილები: V07 (შეწოვა) / V04 (დაჭირხვნა).
• ზომები: სიმაღლე 413 mm, დიამეტრი 288 mm
• წონა: ნეტო 35,2 kg (ბრუტო 37,7 kg)
• წნევის ზღვრები: მაღალი წნევის მხარე მაქსიმუმ 28,5 bar · დაბალი წნევის მხარე მაქსიმუმ 22,6 bar
• პუსკების ზღვარი: საათში მაქსიმუმ 12 პუსკი
• ფრეონის მაქსიმალური დატვირთვა: 5 kg
• დაცვის კლასი: IP55 (კაბელის სალნიკით)
• სერტიფიკატები: CE, UKCA

მასტერის რჩევები

• Rotalock მიერთებები და მილები შეადუღეთ აზოტის ქვეშ, რათა თავიდან აიცილოთ შიდა დაჟანგვა.
• დაბალი ტემპერატურის სისტემაში შეარჩიეთ სწორი ფრეონი (R404A/R507A/R452A/R454C/R455A) და შესაბამისი გაფართოების ელემენტი.
• POE ზეთი იწოვს ტენს; გაშვებამდე სისტემა კარგად გაავაკუუმეთ (ტენი = მჟავა + გრაგნილის დაზიანება).
• თერმოსტატის დიფერენციალი და მოკლე ციკლისგან დაცვა დააყენეთ ისე, რომ არ გადააჭარბოთ საათში 12 პუსკის ზღვარს.
• მითითებული სიმძლავრე მოცემულია ASHRAE LBP (te -31,7°C / tc +40,6°C) პირობებში; თქვენი აორთქლების/კონდენსაციის ტემპერატურისთვის რეალური სიმძლავრე გადაამოწმეთ Danfoss Coolselector-ით.
