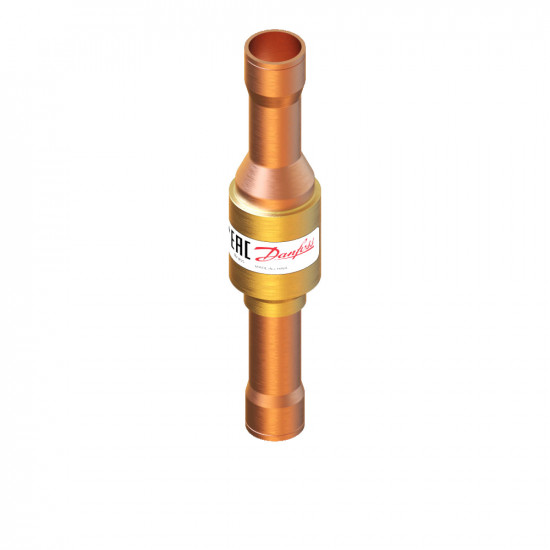

Danfoss NRVH 16s ობრატნი კლაპანი (020B1038) – 5/8" ODF პირდაპირი სარჩილავი, ძლიერი ზამბარით 0,20 ბარი, Kv 4,00

Danfoss NRVH 16s (კოდი 020B1038) — ობრატნი კლაპანი (უკუსარქველი), რომელიც უზრუნველყოფს ფრეონის დინებას ერთი მიმართულებით და ხელს უშლის მის საპირისპირო მიმართულებით გადინებას. დგუშიანი კონსტრუქციითა და თითბრის კორპუსით, აქვს 5/8" (16 მმ) ODF პირდაპირი სარჩილავი მიერთება.

NRV თუ NRVH? განსხვავება გახსნის წნევაშია: 0,02 ბარი კი არა, 0,20 ბარი

Danfoss-ს ერთი და იმავე კორპუსის ორი ვერსია აქვს და მათი აღრევა ხშირი შეცდომაა:

• NRV 16s (020B1018): გახსნის წნევა 0,02 ბარი — მსუბუქი ზამბარა, ჩვეულებრივი გამოყენება
• NRVH 16s (020B1038) — ეს პროდუქტი: გახსნის წნევა 0,20 ბარი — ძლიერი ზამბარა

Danfoss NRVH ვერსიას გირჩევთ პარალელურად მიერთებულ კომპრესორებში (power pack), ანუ დაჭირხნის ხაზებში, სადაც მოსალოდნელია მაღალი ვიბრაცია და წნევის რყევები. ძლიერი ზამბარა ხელს უშლის კლაპანის დარტყმებისა და პულსაციის გამო ვიბრაციით გახსნა-დახურვას (chattering); ინარჩუნებს კლაპანის დისკის რესურსს და ჰერმეტულობას. Kv მნიშვნელობა ორივე ვერსიაში 4,00 მ³/სთ-ია — განსხვავება სიმძლავრეში კი არა, ზამბარაშია.

⚠️ შეარჩიეთ სწორი ვერსია: ერთკომპრესორიან ჩვეულებრივ კონტურში NRVH-ის გამოყენება ზედმეტ წნევის ვარდნას იწვევს; პარალელურკომპრესორიან დაჭირხნის ხაზში NRV-ის გამოყენება კი კლაპანს ნაადრევად ცვეთს.

ტექნიკური მახასიათებლები (Danfoss-ის ოფიციალური Data Sheet)

• მოდელი: Danfoss NRVH 16s v2 | კოდი: 020B1038 | NRV ვერსია: 020B1018
• მიერთება: 5/8" (16 მმ) ODF სარჩილავი, პირდაპირი (straightway) — შესასვლელი და გამოსასვლელი ერთ ღერძზეა
• გახსნის წნევა (Min. OPD Δp): 0,20 ბარი (2,90 psi)
• Kv: 4,00 მ³/სთ | Cv: 4,62 gal/წთ
• მაქს. სამუშაო წნევა (PS): 49 ბარი (710 psig)
• ტემპერატურის დიაპაზონი: −50 … +155 °C
• მასალა: კორპუსი თითბერი · შიდა მიერთებები სპილენძი · დგუშიანი კონსტრუქცია

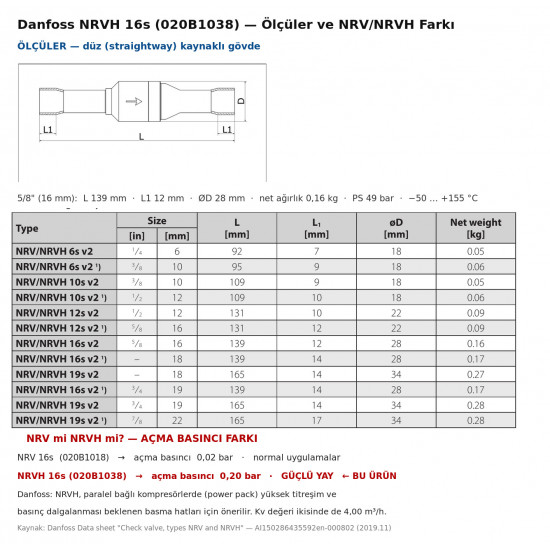

• ზომები: L 139 მმ · L1 12 მმ · ØD 28 მმ | წმინდა წონა: 0,16 კგ — ოფიციალური ზომების ნახაზი მე-2 სურათზეა
• დაშვებული ფრეონები: R22, R134a, R404A, R407A/C/F/H, R410A, R448A, R449A/B, R450A, R452A, R507A, R513A, R515B, R516A და აალებადი ფრეონები R32, R290, R1270, R170, R600, R600a, R454A/B/C, R455A, R1234yf, R1234ze(E), R1233zd(E)
• სერტიფიკატები: cULus Listed · EAC · UA | EAN: 5702428572033

• 🔧 აუცილებლად გადაამოწმეთ ნაკადის მიმართულება. კორპუსზე არსებული ისარი აჩვენებს მიმართულებას, რომლითაც ფრეონი უნდა მოძრაობდეს. უკუღმა დამონტაჟებული ობრატნი კლაპანი სისტემას სრულად კეტავს.
• რჩილვისას კორპუსი გააგრილეთ სველი ქსოვილით და გაატარეთ აზოტი; ჭარბი სითბო აზიანებს შიდა პროკლადკას და დგუშის ზედაპირს.
• დაჭირხნის ხაზზე სასურველია ჰორიზონტალური მონტაჟი; ვერტიკალური მონტაჟისას დარწმუნდით, რომ ნაკადი ზემოთ არის მიმართული.
• გახსნის წნევა სისტემის გაანგარიშებაში შედის: 0,20 ბარის დამატებითი წნევის ვარდნა გაითვალისწინეთ კონდენსატორის ხაზის გაანგარიშებისას.
• −50 °C-მდე მუშაობის უნარის გამო, შესაძლებელია მისი გამოყენება დაბალტემპერატურულ სისტემებშიც.
