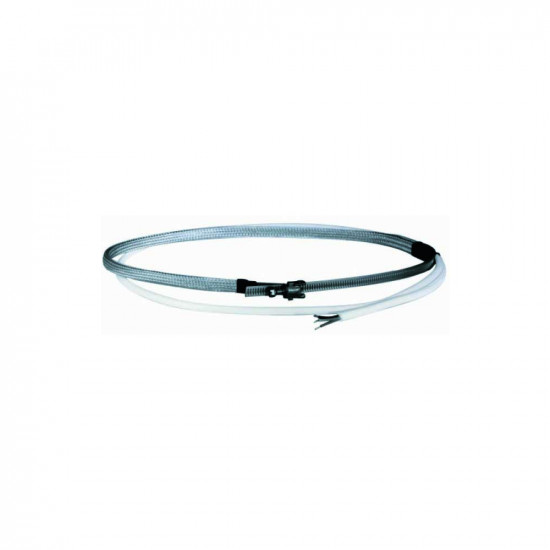

Danfoss 7773107 სარტყლისებრი კარტერის ტენი – 65 W / 230 V | SM/SZ 084-161-ისთვის

Danfoss 7773107 არის კომპრესორის კორპუსზე გარედან სარტყელივით შემოხვეული სარტყლისებრი ტიპის (belt type) კარტერის ტენი. მისი სიმძლავრეა 65 W / 230 V და განკუთვნილია Danfoss-ის SM/SZ 084-161 სპირალური კომპრესორებისთვის.

გაჩერებისას ათბობს კარტერში ზეთს — გაშვებისას გამორიცხავს ჰიდროდარტყმას

როდესაც კომპრესორი ჩერდება, ფრეონი გადაინაცვლებს სისტემის ყველაზე ცივ წერტილში. ეს წერტილი ხშირად კომპრესორის კარტერია: ფრეონი იქ კონდენსირდება და იხსნება ზეთში. ზეთი თხელდება და შეზეთვის ფუნქციას ვეღარ ასრულებს.

კომპრესორის ხელახლა გაშვებისას კარტერში წნევა მკვეთრად ეცემა, ზეთში გახსნილი ფრეონი ქაფდება და დუღს (oil foaming), ზეთის ტუმბო კი ჰაერს აწვდის. შედეგი: საკისრებში მშრალი ხახუნი, მძიმე შემთხვევაში — ჰიდროდარტყმა და სარქვლის ფირფიტის მსხვრევა.

კარტერის ტენი ამ ჯაჭვის პირველ რგოლს წყვეტს — ზეთს გარემოზე თბილად ინახავს და ხელს უშლის ფრეონის კარტერში კონდენსაციას.

ტექნიკური მახასიათებლები (Danfoss-ის ოფიციალური კატალოგი)

• მარკა / კოდი: Danfoss 7773107 (ორიგინალი კოდი)
• ტიპი: სარტყლისებრი (belt type), კორპუსზე გარედან შემოსახვევი
• სიმძლავრე / ძაბვა: 65 W / 230 V
• თავსებადი კომპრესორები: Danfoss SM/SZ 084-161 სერიის სპირალური კომპრესორები
• სერტიფიკატი: CE ნიშანი + UL
• Danfoss-ის შეფუთვა: Multipack 6 (კატალოგის მონაცემი; ამ განცხადებით იყიდება 1 ცალი)

65 W კორპუსის სხვა ძაბვის ვარიანტები

• 🔧 სამონტაჟო ადგილი კრიტიკულია: ტენი ეხვევა კომპრესორის ქვედა ნაწილს, სადაც ზეთი გროვდება — სმოტროვოე სტეკლოს ქვემოთ. ზემოთ შემოხვეული ტენი ზეთს არ ათბობს და ენერგიას ტყუილად ხარჯავს.
• ⚠️ სრული კონტაქტი აუცილებელია: სარტყელი კორპუსს მთელ სიგრძეზე უნდა ეკვროდეს. სადაც ღრიჭო რჩება, ტენი თავის თავს ახურებს და იწვება. დამჭერის ხრახნი იჭიმება მაქსიმუმ 2 Nm-ით — ზედმეტი მოჭერა სარტყელს ჭყლეტს.
• ⚠️ თვითრეგულირებადი არ არის. სარტყლისებრი ტენები არ არის self-regulating; საჭიროებს გარე მართვას. სწორი მიერთება ისეთია, რომ ძაბვა მიეწოდოს კომპრესორის გაჩერებისას (პუსკატელის დამხმარე კონტაქტის მეშვეობით).
• მიზანი: კარტერის ზეთი უნდა იყოს ფრეონის დაბალი წნევის გაჯერების ტემპერატურაზე დაახლოებით 10 K-ით მაღლა.
• გარე გარემო: −5 °C-ზე დაბლა და 5 m/s-ზე მეტი ქარის დროს კომპრესორისთვის დამატებით რეკომენდებულია თბოიზოლაცია; წინააღმდეგ შემთხვევაში ტენი მარტო ვერ გაუმკლავდება.
• შემოწმება: გამართული 65 W / 230 V ტენის წინაღობა დაახლოებით 814 Ω უნდა იყოს (გამოითვლება 230² ÷ 65-ით). თუ გაზომვა წყვეტას აჩვენებს, სპირალი გაწყვეტილია.
• უფრო დიდი კომპრესორი? SM/SZ 175-185, SH 180-485 და DSH 240-600-ისთვის გამოიყენება 75 W-იანი 7773108, SY/SZ 240-380-ისთვის — 130 W-იანი 7773122.
