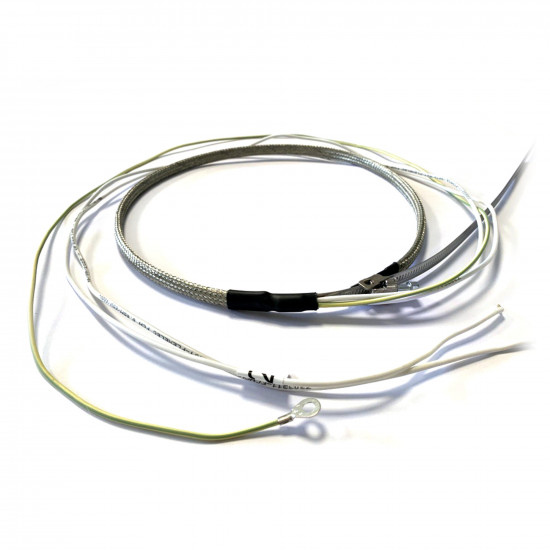

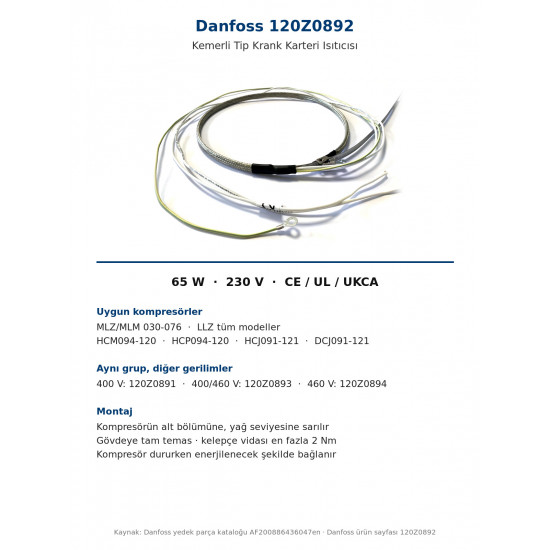

Danfoss 120Z0892 სარტყლისებრი ტიპის კარტერის ტენი – 65 W / 230 V | MLZ 030-076, LLZ-სთვის

Danfoss 120Z0892 არის კომპრესორის კორპუსზე გარედან სარტყელივით შემოსახვევი სარტყლისებრი ტიპის (belt type) კარტერის ტენი. სიმძლავრეა 65 W / 230 V. Danfoss-ის კატალოგში განსაზღვრულია პირველ რიგში MLZ/MLM 030-076 და LLZ სერიის სპირალური კომპრესორებისთვის, ასევე HCM094-120, HCP094-120, HCJ091-121 და DCJ091-121 მოდელებისთვის. პრაქტიკაში ცნობილია აგრეთვე როგორც კარტერის გამათბობელი ან კარტერის რეზისტორი.

კომპრესორის გაჩერებისას ზეთს თბილად ინახავს — გაშვებისას ხელს უშლის ზეთის აქაფებას და სითხის დარტყმას

კომპრესორის გაჩერებისას ფრეონი მიგრირებს სისტემის ყველაზე ცივ წერტილში. ცივ ამინდში და ხანგრძლივი გაჩერებისას ეს წერტილი ხშირად კომპრესორის კარტერია: ფრეონი იქ კონდენსირდება და ზეთში იხსნება. გათხელებული ზეთი ვეღარ ასრულებს შეზეთვის ფუნქციას.

კომპრესორის ხელახალი გაშვებისას კარტერში წნევა მკვეთრად ეცემა და ზეთში გახსნილი ფრეონი აქაფებით დუღს (oil foaming). ზეთი ქაფთან ერთად გამოიტყორცნება კომპრესორიდან; შედეგია მშრალი ხახუნი საკისრებში, მძიმე შემთხვევაში — სითხის დარტყმა და სპირალური წყვილის დაზიანება. დაბალ ტემპერატურაზე მომუშავე LLZ და გარე გარემოში დამონტაჟებულ MLZ კონდენსატორულ აგრეგატებში ეს რისკი უფრო მაღალია.

კარტერის ტენი წყვეტს ამ ჯაჭვის პირველ რგოლს: ზეთს გარემოზე თბილად ინახავს და ხელს უშლის ფრეონის კონდენსაციას კარტერში.

ტექნიკური მახასიათებლები (Danfoss-ის ოფიციალური კატალოგი)

• მარკა / კოდი: Danfoss 120Z0892 (ორიგინალი კოდი) · EAN 5702424685683
• ტიპი: სარტყლისებრი (belt type), კორპუსზე გარედან შემოსახვევი
• სიმძლავრე / ძაბვა: 65 W / 230 V
• თავსებადი კომპრესორები: Danfoss MLZ/MLM 030-076 · LLZ (ყველა მოდელი) · HCM094-120 · HCP094-120 · HCJ091-121 · DCJ091-121
• სერტიფიკატი: CE + UL + UKCA · EU RoHS-თან შესაბამისი
• წმინდა წონა: 290 g
• Danfoss-ის შეფუთვა: Multipack 6 (კატალოგის ინფორმაცია; ამ განცხადებით იყიდება ცალობით)

სხვა ძაბვის ვარიანტები იმავე კომპრესორების ჯგუფისთვის

მასტერის რჩევები

• მონტაჟის ადგილი კრიტიკულია: ტენი შემოეხვევა კომპრესორის ქვედა ნაწილს, სადაც ზეთი გროვდება. ზემოთ შემოხვეული ტენი ზეთს ვერ ათბობს და ენერგიას ტყუილად ხარჯავს.
• სრული კონტაქტი აუცილებელია: სარტყელი მთელ სიგრძეზე უნდა ეკვროდეს კორპუსს. სადაც ღრეჩო რჩება, ტენი თავისთავად ხურდება და იწვება. სამაგრის ხრახნი იჭიმება მაქსიმუმ 2 Nm მომენტით; ზედმეტად მოჭერა სარტყელს ჭყლეტს.
• თვითრეგულირებადი არ არის: სარტყლისებრი ტენები არ არის self-regulating, მათი მართვა გარედან უნდა მოხდეს. სწორი მიერთებისას ძაბვა მიეწოდება კომპრესორის გაჩერებისას (პუსკატელის დამხმარე კონტაქტის გავლით).
• მიზანი: კარტერის ზეთი უნდა შენარჩუნდეს ფრეონის დაბალი წნევის გაჯერების ტემპერატურაზე დაახლოებით 10 K-ით მაღლა.
• გარე გარემო: −5 °C-ზე დაბლა და 5 m/s-ზე მეტი ქარის დროს კომპრესორისთვის დამატებით რეკომენდებულია თბოიზოლაცია; წინააღმდეგ შემთხვევაში ტენი მარტო ვერ გაუმკლავდება.
• შემოწმება: გამართული 65 W / 230 V ტენის წინაღობა უნდა იყოს დაახლოებით 814 Ω (გამოითვლება როგორც 230² ÷ 65). თუ გაზომვა წრედის გაწყვეტას აჩვენებს, რეზისტორი გაწყვეტილია.
• სხვა კომპრესორი? MLZ/MLM 015-026-სთვის გამოიყენება 60 W / 240 V 120Z0895, SM/SZ 084-161 სპირალური კომპრესორებისთვის — 65 W / 230 V 7773107.
