CH-STW-07 პროფესიონალური დინამომეტრიული გასაღებების ნაკრები კონდიციონერისთვის 17-29 მმ (10-75 Nm)

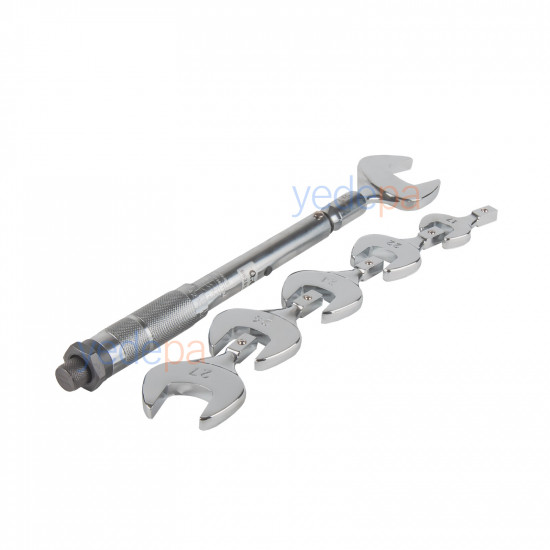

CH-STW-07 დინამომეტრიული გასაღებების ნაკრები კონდიციონერისთვის არის პროფესიონალური სერვისის ნაკრები, რომელიც სპლიტ-კონდიციონერებსა და სამაცივრო სისტემებში რაზვალცოვკის (flare) გაიკების მწარმოებლის მიერ მითითებული მომენტით მოსაჭერად გამოიყენება. რეგულირებადი დინამომეტრიული კორპუსი მუშაობს 10-75 Nm დიაპაზონში. ნაკრები მოყვება შავ სატარებელ ჩანთას და შეიცავს ექვს ცვლად ღია (crowfoot) თავაკს: 17, 22, 24, 26, 27 და 29 მმ.

რაზვალცოვკის შეერთებებში მოჭერის მომენტი კრიტიკულია. ნაკლებად მოჭერილი გაიკა ფრეონს ატარებს. ზედმეტად მოჭერილი გაიკა კი სპილენძის რაზვალცოვკას სრესს და ბზარავს, ხოლო გაჟონვა ხშირად მხოლოდ თვეების შემდეგ ვლინდება. მაღალი წნევის ფრეონებზე, როგორიცაა R410A და R32, ცდომილების ზღვარი კიდევ უფრო მცირდება. სამიზნე მნიშვნელობის მიღწევისას დინამომეტრიული გასაღები გამოსცემს გასაგონ "კლიკ" ხმას და გეუბნებათ, როდის შეწყვიტოთ მოჭერა. ამრიგად, შეგრძნებასა და გამოცდილებაზე დაფუძნებულ მოჭერას გაზომვადი მნიშვნელობა ცვლის.

ნაკრების შემადგენლობა და მომენტის მნიშვნელობები პირის ზომის მიხედვით

• არტიკული: 01 41 495  |  მოდელი: CH-STW-07
• მომენტის დიაპაზონი: 10-75 Nm (100-750 kgf·cm), რეგულირებადი შკალა

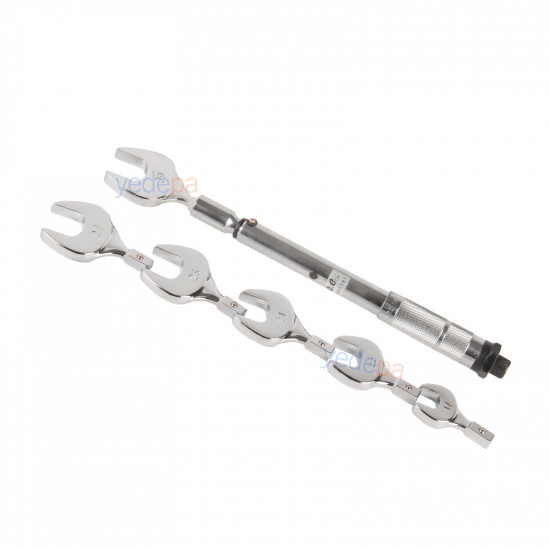

• თავაკების ზომები: 17, 22, 24, 26, 27, 29 მმ (6 ცალი ღია თავაკი)

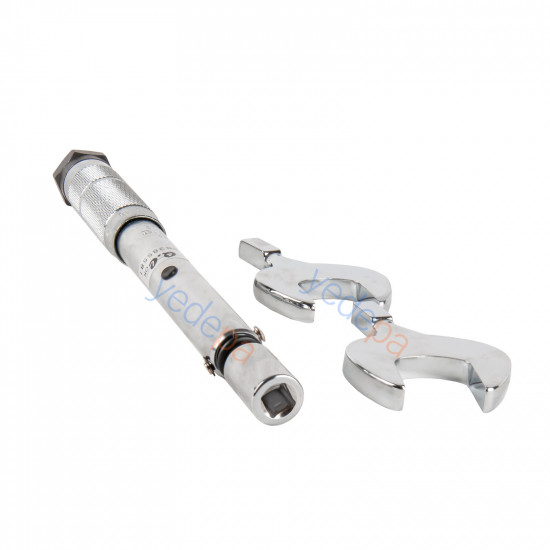

• მიერთება: კვადრატული ჩასასმელი ბუდე, თავაკები ერთი მოძრაობით იცვლება
• კორპუსი: ქრომირებული ფოლადი, ნაკვეთიანი სარეგულირებელი რგოლი და ჩამკეტი თავი
• თავსებადობა: R410A, R32, R22, R134a და ეკვივალენტურ ფრეონებზე მომუშავე სპლიტ-კონდიციონერები, VRF სისტემები და სამაცივრო სისტემები
• სერტიფიკატი: CE

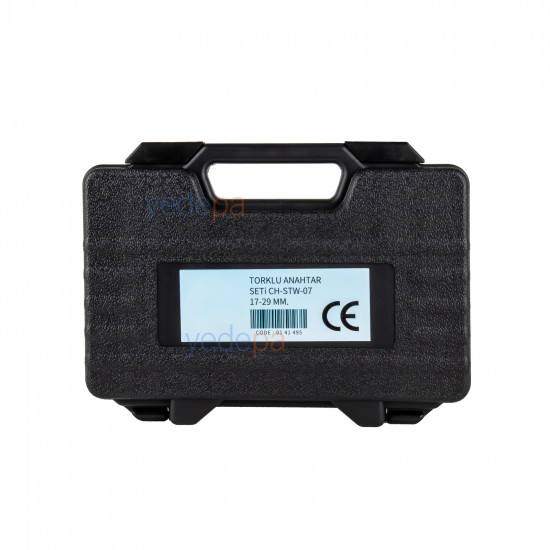

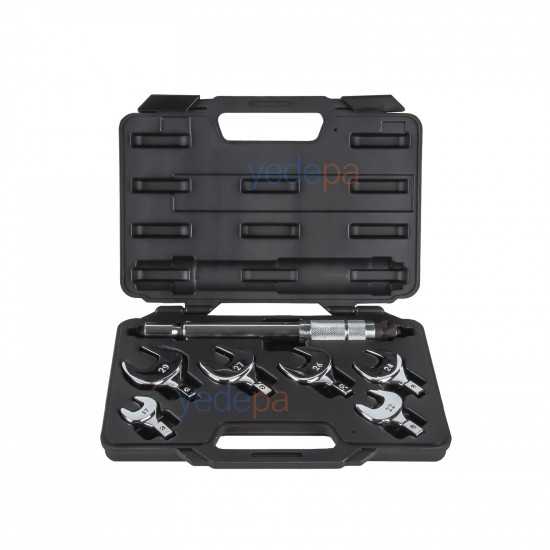

• მიწოდების კომპლექტი: დინამომეტრიული კორპუსი + 6 თავაკი + ინსტრუქცია, პლასტმასის სატარებელ ჩანთაში

მწარმოებლის ინსტრუქციაში მითითებული დაყენების მნიშვნელობები (კოლოფში არსებული ცხრილიდან):

• 17 მმ → 18 Nm (180 kgf·cm) — 1/4" რაზვალცოვკის გაიკა
• 22 მმ → 42 Nm (420 kgf·cm) — 3/8" რაზვალცოვკის გაიკა
• 24 მმ → 55 Nm (550 kgf·cm) — 1/2" რაზვალცოვკის გაიკა
• 26 მმ → 55 Nm (550 kgf·cm) — 1/2" რაზვალცოვკის გაიკა
• 27 მმ → 65 Nm (650 kgf·cm) — 5/8" რაზვალცოვკის გაიკა
• 29 მმ → 65 Nm (650 kgf·cm) — 5/8" რაზვალცოვკის გაიკა

ეს მნიშვნელობები ინსტრუქციის საცნობარო ცხრილიდანაა. თუ დანადგარის მწარმოებელს სხვა მომენტი აქვს მითითებული, გადამწყვეტია მისი მნიშვნელობა. ნაკრები მოიცავს 1/4"-5/8" რაზვალცოვკის გაიკებს. 3/4" და უფრო დიდი გაიკებისთვის საჭიროა უფრო დიდი პირის თავაკი.

გამოყენების ეტაპები, კალიბრაციის დაცვა და თავსებადობა

• 1) დააყენეთ თავაკი. გაიკის ზომის შესაბამისი თავაკი ჩასვით კვადრატულ ბუდეში ისე, რომ ზომის წარწერიანი მხარე სწორად იყოს მიმართული.
• 2) გახსენით საკეტი. სახელურის ბოლოში არსებული თავი მოატრიალეთ საათის ისრის საწინააღმდეგოდ და გაათავისუფლეთ შკალა.
• 3) დააყენეთ მნიშვნელობა. ვერტიკალური შკალა მიიყვანეთ სამიზნე Nm მნიშვნელობამდე, ხოლო ჰორიზონტალური შკალა მოატრიალეთ საცნობარო ხაზის გასწვრივ.
• 4) ჩაკეტეთ. თავი მოატრიალეთ საათის ისრის მიმართულებით და დააფიქსირეთ დაყენება. წინააღმდეგ შემთხვევაში მოჭერისას მნიშვნელობა გადაინაცვლებს.
• 5) მოუჭირეთ. გაიკა მოუჭირეთ სწორ ღერძზე. სამიზნე მომენტის მიღწევისას ისმის ერთი კლიკის ხმა და ამ წერტილში გაჩერდით. კლიკის გაგონების შემდეგ ძალის დატანების გაგრძელება რაზვალცოვკას სრესს.
• 🔧 გამოყენების შემდეგ აუცილებლად ჩამოიყვანეთ 10 Nm-მდე. ეს მწარმოებლის ინსტრუქციის სპეციალური გაფრთხილებაა. თუ გასაღები მაღალ მნიშვნელობაზე დარჩება, შიდა ზამბარა მუდმივი დატვირთვის ქვეშ იქნება, დროთა განმავლობაში დაიღლება და მომენტის სიზუსტე დაირღვევა. ყოველი სამუშაოს შემდეგ შკალა ჩამოიყვანეთ მინიმალურ მნიშვნელობამდე (10 Nm ან ოდნავ ქვემოთ) და მხოლოდ ამის შემდეგ შეინახეთ.
• სწორი გამოყენების შენიშვნები: დინამომეტრიული გასაღები არ გამოიყენოთ მოშვებისთვის ან დარტყმითი მოჭერისთვის. არ დააგდოთ, რადგან დავარდნილი დინამომეტრიული გასაღების კალიბრაცია საეჭვო ხდება. რაზვალცოვკის ზედაპირი დატოვეთ სუფთა და ხორკლების გარეშე. საჭიროების შემთხვევაში წაუსვით მცირე რაოდენობის სამაცივრო ზეთი მწარმოებლის ინსტრუქციის მიხედვით.
• არ გამოტოვოთ გაჟონვის შემოწმება. სწორი მომენტი გაჟონვის ტესტს არ ცვლის. მიერთების შემდეგ აზოტით შექმენით წნევა და შეამოწმეთ გაჟონვა, შემდეგ კი ჩაატარეთ ღრმა ვაკუუმირება.
