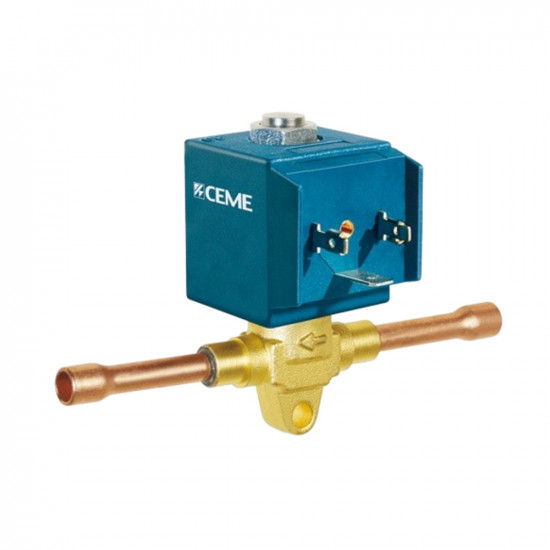

CEME CM-6807TE25DBDF სოლენოიდური კლაპანი – 1/4" ODF მისარჩილი, ნორმალურად დახურული, Kv 0,170, MOPD 25 bar

CEME CM-6807TE25DBDF არის 2-სვლიანი ნორმალურად დახურული (NC) სოლენოიდური კლაპანი, რომელიც სამაცივრო და კონდიცირების სისტემებში სითხის ხაზს ელექტრულად ხსნის და კეტავს. აქვს 1/4" ODF მისარჩილი მიერთება, ორიფისის დიამეტრი Ø2,5 mm, Kv მნიშვნელობა 0,170 m³/h. კატუშკა და კონექტორი შედის კომპლექტში.

სითხის ხაზს ელექტრულად ხსნის და კეტავს — კომპრესორის გაჩერებისას ხელს უშლის მიგრაციას

სოლენოიდური კლაპანის ძირითადი ფუნქცია სითხის ხაზზე pump-down სქემის უზრუნველყოფაა. როდესაც თერმოსტატი დაყენებულ ტემპერატურას მიაღწევს, კლაპანი იკეტება, კომპრესორი ისპარიტელიდან ფრეონს ამოქაჩავს და დაბალი წნევის პრესოსტატით ჩერდება. ამგვარად გაჩერების დროს ისპარიტელში სითხის მიგრაცია (migration) არ ხდება; გაშვებისას კომპრესორში სითხე არ ხვდება, გაჟონვისა და კარტერში ზეთის განზავების რისკი მცირდება.

ნორმალურად დახურული (NC) ნიშნავს, რომ კატუშკაზე ძაბვის არარსებობისას კლაპანი დახურულია. ელექტროენერგიის გათიშვისას ხაზი თავისთავად იკეტება — ეს უსაფრთხო მდგომარეობაა. კორპუსი თითბერისაა, შიდა ნაწილები — უჟანგავი ფოლადის; PTFE პროკლადკის წყალობით მუშაობს −45 °C-მდე.

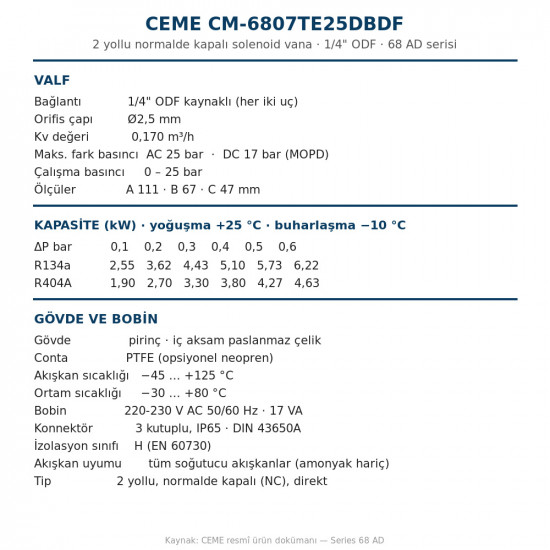

ტექნიკური მახასიათებლები (CEME Series 68 AD-ის ოფიციალური დოკუმენტაცია)

• მოდელი: CEME CM-6807TE25DBDF · Series 68 AD
• მიერთება: 1/4" ODF მისარჩილი, ორივე ბოლო ერთნაირი ზომის
• ორიფისის დიამეტრი: Ø2,5 mm · Kv: 0,170 m³/h
• მაქს. სამუშაო წნევათა სხვაობა (MOPD): AC 25 bar · DC 17 bar
• სამუშაო წნევა: 0 – 25 bar
• ზომები: A 111 · B 67 · C 47 mm
• კორპუსი: თითბერი · შიდა ნაწილები უჟანგავი ფოლადი
• პროკლადკა: PTFE (ოფციურად ნეოპრენი)
• მაცივარაგენტის ტემპერატურა: −45 … +125 °C · გარემოს ტემპერატურა: −30 … +80 °C
• თავსებადი მაცივარაგენტები: ყველა მაცივარაგენტი — ამიაკის (NH₃) გარდა
• კატუშკა: 220-230 V AC 50/60 Hz · 17 VA · იზოლაციის კლასი H (EN 60730)
• ელექტრული მიერთება: 6,3 × 0,8 fast-on კლემა · 3-პოლუსიანი კონექტორი, IP65 (DIN 43650A / UNI ISO 4400)
• ტიპი: 2-სვლიანი, ნორმალურად დახურული (NC), პირდაპირი მოქმედების

კლაპანის სიმძლავრე (kW)

კონდენსაცია +25 °C · აორთქლება −10 °C პირობებში, კლაპანზე წნევათა სხვაობის (ΔP) მიხედვით:

წაიკითხეთ თქვენი სისტემის სითხის ხაზზე არსებული რეალური წნევათა სხვაობის შესაბამისი მნიშვნელობა. კლაპანის სიმძლავრე თქვენი ისპარიტელის სიმძლავრეზე მეტი უნდა იყოს.

კომპლექტაცია

კლაპანის კორპუსი, კატუშკა, 3-პოლუსიანი კონექტორი და წყლისა და ტენისგან დამცავი ნაკრები ერთად მოდის. სამონტაჟო კრონშტეინი ოფციურია.

• 🔧 ნაკადის მიმართულება სავალდებულოა: კორპუსზე ისარი ნაკადის მიმართულებას აჩვენებს. უკუღმა დაყენებული სოლენოიდური კლაპანი ან საერთოდ არ იღება, ან არ იკეტება — მონტაჟამდე შეამოწმეთ ისარი.
• 🔧 მონტაჟის პოზიცია: კლაპანი დააყენეთ ჰორიზონტალურ მილზე ისე, რომ კატუშკა ზემოთ იყოს მიმართული. თუ კატუშკა ქვემოთ იქნება მიმართული, გული სიმძიმის ძალით ვერ ჯდება ადგილზე და კლაპანი მწყობრიდან გამოდის.
• ⚠️ რჩილვის გაფრთხილება: რჩილვისას აუცილებლად მოხსენით კატუშკა და კორპუსი სველი ქსოვილით შეახვიეთ. კატუშკის გრაგნილი და შიდა პროკლადკები ჭარბი სიცხისგან შეუქცევად ზიანდება.
• ⚠️ ნუ გადააჭარბებთ MOPD ზღვარს: კლაპანის გასახსნელად შესასვლელსა და გამოსასვლელს შორის წნევათა სხვაობა 25 bar-ზე ნაკლები უნდა იყოს. მაღალი წნევათა სხვაობისას კლაპანი არ იღება, მაშინაც კი, როცა კატუშკა ძაბვის ქვეშაა.
• მონტაჟის ადგილი: სითხის ხაზზე, ფილტრ-ოსუშიტელის შემდეგ, ტრვ-მდე. თუ მის წინ სმოტროვოე სტეკლო დაყენდება, ნაკადის შეწყვეტა ვიზუალურად ჩანს.
• კატუშკა მუდმივად ძაბვის ქვეშაა და შეხებისას ცხელია; ეს ნორმალურია. იზოლაციის კლასი H-ის წყალობით გრაგნილის მაღალ ტემპერატურას უძლებს.
