რა არის კონდიციონერის დატჩიკები? სისტემის ნერვული დაბოლოებები

კონდიციონერის დატჩიკები ზუსტი ელექტრონული კომპონენტებია, რომლებიც თანამედროვე სპლიტ, კოლონური, კასეტური და VRF/VRV სისტემების ნერვული დაბოლოებების მსგავსად მუშაობს და ტემპერატურის ცვლილებას ელექტრული წინაღობის ცვლილებად გარდაქმნის. შიდა ბლოკის ოთახის ჰაერის, ისპარიტელის მილის ზედაპირის და ზოგჯერ გარე ბლოკის კონდენსატორის ხაზის ტემპერატურის გამზომი ამ პატარა ზონდების გარეშე პლატა (PCB) ვერც კომპრესორს, ვერც ვენტილატორს და ვერც 4-სვლიან კლაპანს სწორად ვერ მართავს. როცა კონდიციონერი „არ აგრილებს“, „იყინება“, „გათბობისას გარე ბლოკს აჩერებს“ ან „ეკრანზე H1, E2, F1, F2 შეცდომის კოდს აჩვენებს“, შემთხვევების უმეტესობაში მიზეზი გაუმართავი NTC თერმისტორია.

Yedepa.com-ზე წარმოდგენილი დატჩიკების კოლექცია მოიცავს OEM ხარისხის სტანდარტებით წარმოებულ, Gree, Vestel, Arçelik, Beko, Samsung, LG, Mitsubishi, Daikin, Midea, Hisense, Airfel და მრავალი სხვა მარკის შიდა ბლოკებთან პირდაპირ თავსებად გადაწყვეტებს. ამ სახელმძღვანელოში HVAC მასტერებისთვის, სამაცივრო ტექნიკოსებისა და სერვისის მფლობელებისთვის ეტაპობრივად ვხსნით, რომელი დატჩიკი რომელ ამოცანას, რომელ K მნიშვნელობასა და წვერის რომელ ტიპს შეესაბამება.

ტექნიკური დეტალები და მუშაობის პრინციპი

კონდიციონერის დატჩიკების თითქმის ყველა NTC (Negative Temperature Coefficient) თერმისტორის პრინციპით მუშაობს. ტემპერატურის მატებასთან ერთად წინაღობა მცირდება; ტემპერატურის კლებასთან ერთად წინაღობა იზრდება. მწარმოებელი პლატის firmware-ში განსაზღვრავს კონკრეტულ საორიენტაციო მრუდს (მაგალითად, 5 kΩ @ 25°C, 10 kΩ @ 25°C, 15 kΩ ან 20 kΩ @ 25°C) და დატჩიკიდან მიღებულ წინაღობის მნიშვნელობას ამ მრუდს ადარებს რეალური ტემპერატურის გამოსათვლელად. ამიტომ, თუ დატჩიკის K მნიშვნელობა (ნომინალური წინაღობა kΩ-ში) არასწორად შეირჩა, ფიზიკურად დაყენებულის შემთხვევაშიც კი კონდიციონერი ტემპერატურას 5°C-დან 15°C-მდე ცდომილებით კითხულობს და ან საერთოდ არ მუშაობს, ან მუდმივად ითიშება.

კონდიციონერებში, როგორც წესი, დატჩიკის ორი ძირითადი მდებარეობაა:

ოთახის (Room) დატჩიკი: შიდა ბლოკის ჰაერის შემავალი ცხაურის უკან მდებარეობს და ოთახის სამიზნე ტემპერატურას ზომავს. Set-point-თან შედარება აქ ხდება.
მილის (Pipe / Coil) დატჩიკი: ისპარიტელის სპილენძის მილზე ხომუტით ან ბუდეში ჩასმით მაგრდება; დეფროსტის დაწყებისთვის, გაყინვისგან დაცვისა და ცხელი აირის მართვისთვის კრიტიკულ მონაცემებს იძლევა.

ზოგიერთ მოდელში მესამე დატჩიკიც არის: გარე ბლოკის კონდენსატორის დატჩიკი. ინვერტორულ კონდიციონერებში კომპრესორის სიხშირის შესარბილებლად ამ სამი გაზომვის მათემატიკური საშუალო გამოიყენება. შესაბამისად, ერთმა გაუმართავმა ზონდმა შეიძლება ბლოკი მთლიანად გააჩეროს.

ტიპები და მოდელები

მიუხედავად იმისა, რომ დატჩიკები გარეგნულად ძალიან ჰგავს ერთმანეთს, ისინი მნიშვნელოვნად განსხვავდება წვერის მასალით, K მნიშვნელობით, კაბელის სიგრძით, კონექტორის ტიპითა და ზონდების რაოდენობით. Yedepa.com-ის კატალოგის ძირითადი ტიპები:

სპილენძის წვერიანი ოთახის დატჩიკები: რეაქციის სწრაფი დრო, მაღალი თბოგამტარობა. გამოიყენება როგორც ოთახის, ისე მილის ზონაში. მარაგში გვაქვს 5 kΩ, 10 kΩ და 50 kΩ ვარიანტები.
პლასტმასის წვერიანი ოთახის დატჩიკები: დაბალი ღირებულება, სრული მდგრადობა კოროზიის მიმართ; ძალიან გავრცელებულია კოლონური და კასეტური ბლოკების ჰაერის ცხაურში. წარმოდგენილია 5 kΩ და 10 kΩ ვარიანტებით.
ორზონდიანი (combo) დატჩიკები: ნაკრებები მწარმოებლისთვის სპეციფიკური კაბელის კონით, რომლებიც ერთი კონექტორით ზომავს როგორც ოთახის, ისე მილის ტემპერატურას. ამ ტიპს იყენებს Gree, Midea და OEM პლატის მქონე ბევრი მარკა.
ცხელი-ცივის ნაკრებები: ეკონომიური ორმაგი ნაკრებები მასტერებისთვის, რომელთაც სერვისის დროს ორივე ზონდის ერთად შეცვლა სურთ.

ამასთან, პრაქტიკაში კაბელის სიგრძეც გადამწყვეტია. კოლონურ და არხულ კონდიციონერებში 50 სმ შეიძლება საკმარისი არ იყოს; ამიტომ 47 სმ-ის მსგავს სტანდარტულ ზომებთან ერთად, არასტანდარტული სიგრძის მოთხოვნისას გირჩევთ, გადაამოწმოთ Yedepa.com-ის მომხმარებელთა ხაზთან.

რომელი მოდელი ავირჩიოთ? გადაწყვეტილების სახელმძღვანელო

დატჩიკის სწორი შერჩევა სამ კითხვაზე პასუხზეა დამოკიდებული:

რამდენია K მნიშვნელობა? ძველ პლატაზე მიერთებული დატჩიკი გაზომეთ ოთახის ტემპერატურაზე (25°C) ტესტერით. 5 kΩ, 10 kΩ, 15 kΩ, 20 kΩ ან 50 kΩ მნიშვნელობებიდან რომელსაც უფრო ახლოსაა, ის აირჩიეთ.
რა მასალისაა წვერი? თუ მილის ზედაპირზე მიჭერით უნდა დამაგრდეს, აირჩიეთ სპილენძის წვერიანი, თუ ჰაერის ნაკადში ღიად უნდა ზომავდეს — პლასტმასის წვერიანი.
პლატას ერთი ზონდი სჭირდება თუ ორი? თუ კონექტორი 2-პინიანია, გჭირდებათ ერთზონდიანი, თუ 4-პინიანია — ორზონდიანი ნაკრები.

ქვემოთ მოცემული შედარების ცხრილი სწრაფი ცნობარია სამუშაო ადგილზე ყველაზე ხშირი საჭიროებებისთვის:

დატჩიკის ტიპი	K მნიშვნელობა	ტიპური გამოყენება	რეკომენდებული მდებარეობა
სპილენძის წვერიანი NTC	5 kΩ	მილი / ისპარიტელი	სპილენძის მილზე ხომუტით
სპილენძის წვერიანი NTC	10 kΩ	ოთახი და მილი	უნივერსალური
სპილენძის წვერიანი NTC	50 kΩ	ძველი მოდელის სპლიტი	მილის ხაზი
პლასტმასის წვერიანი NTC	5 kΩ	ოთახის ცხაური	შიდა ბლოკის ჰაერის შესასვლელი
პლასტმასის წვერიანი NTC	10 kΩ	კოლონური / კასეტური	ოთახის ტემპერატურის გაზომვა
ორზონდიანი Combo	15K + 20K	Gree და OEM პლატა	ოთახი + მილი ერთად

დატჩიკები, რომლებსაც Yedepa.com-ზე იპოვით

ქვემოთ მოცემულია ჩვენს მარაგში არსებული ძირითადი OEM კონდიციონერის დატჩიკის მოდელები და ჩვენი სერვისის ფასები. ყველა პროდუქტი შემოწმებულია, გავლილი აქვს ხარისხის კონტროლი და დასაწყობებულია იმავე დღეს მოსამზადებლად:

Gree 47 სმ ორზონდიანი კონდიციონერის დატჩიკი, ოთახის და მილის თერმისტორი (15K + 20K): Gree-ს შიდა ბლოკებში ქარხნულ კონექტორთან სრულად თავსებადი, 47 სმ სიგრძის კაბელით აღჭურვილი პროფესიონალური გადაწყვეტა. 2 USD.
15KW კონდიციონერის ცხელი-ცივის თერმისტორის ნაკრები (ოთახის და მილის დატჩიკის ორმაგი ნაკრები): ეკონომიური ნაკრები, რომელიც 15 kW სიმძლავრის კომერციული სპლიტ და კოლონური კონდიციონერებისთვის ოთახის + მილის დატჩიკს ერთად გთავაზობთ. 1 USD.

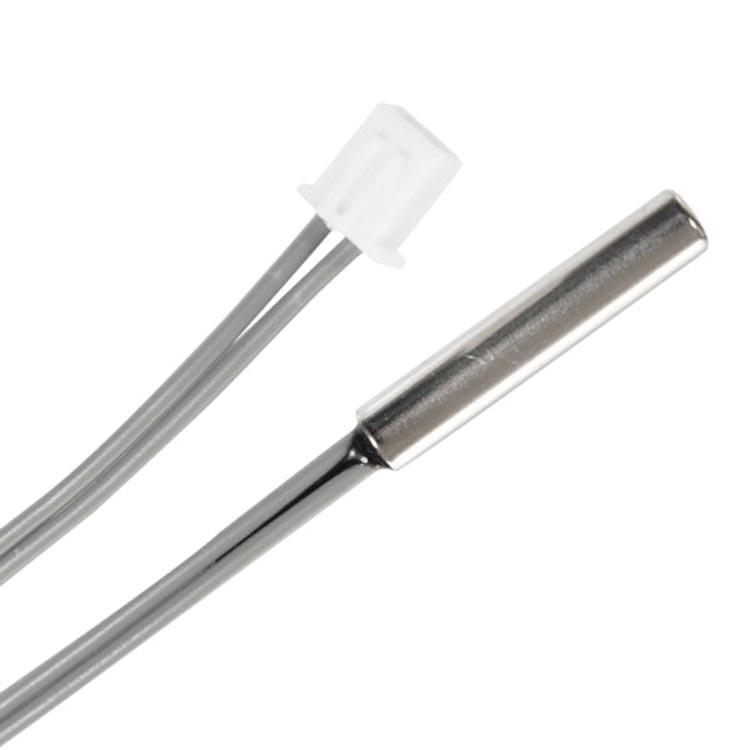

კონდიციონერის სპილენძის წვერიანი ოთახის დატჩიკი NTC - 5 kΩ: სწრაფი რეაქციის სპილენძის ზონდი 5 kΩ საორიენტაციო მნიშვნელობის მქონე ძველი სერიის პლატებისთვის. 1 USD.
კონდიციონერის სპილენძის წვერიანი ოთახის დატჩიკი NTC - 50 kΩ: მაღალი წინაღობის დატჩიკი, რომელიც 50 kΩ საორიენტაციო მნიშვნელობის მომთხოვნ ინვერტორულ მოდელებში შეცდომის კოდებს აგვარებს. 1 USD.

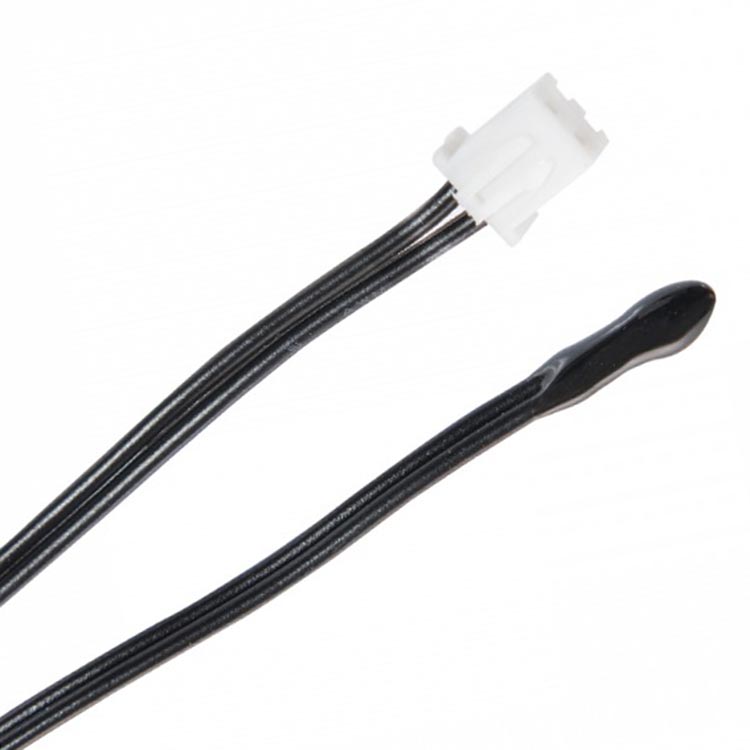

კონდიციონერის პლასტმასის წვერიანი ოთახის დატჩიკი NTC - 10 kΩ: ყველაზე ხშირად გამოყენებადი სტანდარტი კოლონური და კასეტური ბლოკების ჰაერის შემავალ ცხაურებში. 1 USD.
კონდიციონერის პლასტმასის წვერიანი ოთახის დატჩიკი NTC - 5 kΩ: ეკონომიური გადაწყვეტა დაბალი K მნიშვნელობის firmware-ის მქონე პლატიანი ძველი სპლიტ-კონდიციონერებისთვის. 1 USD.
კონდიციონერის სპილენძის წვერიანი ოთახის დატჩიკი NTC - 10 kΩ: უნივერსალური გამოყენება ყველაზე გავრცელებულ, 10 kΩ K მნიშვნელობაზე აგებულ მოდელებში. 1 USD.

ყველა ჩვენი დატჩიკი წარმოებულია OEM სტანდარტით და გავლილი აქვს Gree, Midea, Vestel, Beko და Arçelik-ის ორიგინალი პლატების firmware-თან სრული თავსებადობის ტესტი.

პროფესიონალური შერჩევის კრიტერიუმები

HVAC მასტერისთვის ან სამაცივრო ტექნიკოსისთვის დატჩიკების შესყიდვისას გადამწყვეტი უნდა იყოს არა მხოლოდ ფასი, არამედ სამუშაო ადგილზე საიმედოობაც. Yedepa.com ჩვენს მასტერებს შემდეგ კრიტერიუმებს ურჩევს:

წინაღობის დაშვება: ხარისხიანი NTC დატჩიკის დაშვება უნდა იყოს 1%-დან 3%-მდე. უფრო ფართო დაშვებით წარმოებული იაფი დატჩიკები 2-3°C-ის გადახრას იწვევს და კლიენტი „არ აგრილებს“ საჩივრით ბრუნდება.
B მნიშვნელობა (ბეტა მუდმივა): 3435 K, 3470 K, 3950 K-ის მსგავსი B მნიშვნელობები განსაზღვრავს დატჩიკის წინაღობა-ტემპერატურის მრუდის დახრილობას. მწარმოებლის დოკუმენტაციაში მითითებული B მნიშვნელობის შესაბამისი დატჩიკის შერჩევა უზრუნველყოფს დეფროსტისა და გაყინვისგან დაცვის სწორ ამოქმედებას.
კაბელის იზოლაცია: საჭიროა PVC ან სილიკონის იზოლაცია, რომელიც უძლებს შიდა ბლოკში 60°C-მდე, ხოლო კონდენსატორის ხაზში 90°C-ზე მეტ ტემპერატურას. Yedepa.com-ის დატჩიკებში უპირატესობა სილიკონის საფარს ენიჭება.
კონექტორის საკეტი: თუ ვიბრაციის დროს კონექტორი ამოვარდება, პლატა დატჩიკს „გაწყვეტილ წრედად“ აღიქვამს და E2, F1, F2 შეცდომის კოდს აჩვენებს. ჩამკეტიანი (locking) კონექტორის გამოყენება სერვისის შემდგომი პრობლემების რისკს ამცირებს.
მარკების თავსებადობის სია: იმის გარკვევა, რომელ მარკებსა და მოდელებზეა დატჩიკი გამოცდილი, თავიდან აგაცილებთ „დავაყენე და არ მოერგო“ სცენარს.

გამოყენებისა და მოვლის რეკომენდაციები

მიუხედავად იმისა, რომ დატჩიკის შეცვლა მექანიკურად მარტივი ჩანს, ჩვენი პრაქტიკული გამოცდილება აჩვენებს, რომ მცირე შეცდომები დიდ საგარანტიო ხარჯად იქცევა. აი, რას უნდა მიაქციოთ ყურადღება სერვისის დროს:

გათიშეთ კვება: დატჩიკის შეცვლამდე აუცილებლად გათიშეთ ავტომატი. ძაბვის ქვეშ მყოფ პლატაზე მუშაობა საფრთხეს უქმნის როგორც მომხმარებელს, ისე მგრძნობიარე მიკროკონტროლერს.
გაზომეთ ძველი დატჩიკი: მოხსნამდე გაზომეთ ზონდი ტესტერით და დაადასტურეთ K მნიშვნელობა. ვარაუდით ნაწილის დაყენება კლიენტს მეორე სერვისის საფასურის გადახდას აიძულებს.
პასტა სპილენძის ზონდის ბუდეში: მილის დატჩიკის წვერზე თერმოპასტის თხელი ფენის წასმა თბოგადაცემას 15-20%-ით აჩქარებს და დეფროსტის დაყოვნებას თავიდან იცილებს.
კაბელი მოაშორეთ კომპრესორს და ვენტილატორის მოტორს: როდესაც NTC-ის კაბელი მაღალი დენის გამტარების პარალელურად გადის, ელექტრომაგნიტური ხმაური არასწორ ჩვენებას იწვევს.
პლატის განულება: დატჩიკის შეცვლის შემდეგ აუცილებლად სრულად გათიშეთ კვება 1-2 წუთით და განაულეთ პლატა. ზოგიერთ ინვერტორულ მოდელში EEPROM ძველი დატჩიკის მონაცემებს ქეშში ინახავს.
საკონტროლო გაზომვა: ახალი დატჩიკის დაყენებიდან და 10-წუთიანი მუშაობის შემდეგ მართვის პანელიდან წაიკითხეთ „T1, T2, T3“-ის მსგავსი ტემპერატურის მნიშვნელობები. თუ ოთახის ტემპერატურას 1-2°C-ის ფარგლებში აჩვენებს, სისტემა გამართულია.

ხშირად დასმული კითხვები (FAQ)

როგორ გავიგო, რომ დატჩიკი გაუმართავია?
შიდა ბლოკის ეკრანზე E1, E2, F1, F2 ან H1 შეცდომის კოდი, ბლოკის 2 წუთით მუშაობა და გაჩერება, მუდმივი გაყინვა ან დეფროსტის რეჟიმზე საერთოდ არ გადასვლა დატჩიკის გაუმართაობის კლასიკური ნიშნებია. თუ ტესტერით გაზომვისას ზონდი 25°C-ზე ნომინალურ მნიშვნელობაზე 20%-ით მეტს ან ნაკლებს აჩვენებს, ის უნდა შეიცვალოს.

ერთი დატჩიკი გაფუჭდა, ორივე უნდა შევცვალო?
როგორც წესი, დიახ. ოთახისა და მილის დატჩიკები ერთი ასაკისაა; თუ ერთი გაფუჭდა, მეორეც უკვე გადახრას იძლევა. ამიტომ Yedepa.com-ზე გთავაზობთ თერმისტორების ორმაგ ნაკრებებს.

შემიძლია 5 kΩ-ის ნაცვლად 10 kΩ დატჩიკი დავაყენო?
არა. K მნიშვნელობა უნდა ემთხვეოდეს პლატის firmware-ის ცხრილს. K მნიშვნელობის არასწორი შერჩევა იწვევს ბლოკის მიერ სრულიად არასწორ ჩვენებას, რის გამოც კომპრესორი ან საერთოდ არ ირთვება, ან მუდმივად მუშაობს და გადახურდება.

იმოქმედებს თუ არა გარანტიაზე ჩემს Gree მარკის კონდიციონერზე OEM დატჩიკის დაყენება?
Yedepa.com-ის OEM დატჩიკები წარმოებულია ორიგინალი ტექნიკური ნახაზების მიხედვით და უსაფრთხოდ გამოიყენება საგარანტიო ვადის მქონე მოწყობილობებშიც. ოფიციალური სერვისიდან გამოსულ მოწყობილობებში კი ნაწილის შეცვლა ავტორიზებული სერვისის გარეშეც თავისუფლად შეიძლება.

რამდენ ხანს ძლებს კონდიციონერის დატჩიკი?
ხარისხიანი NTC თერმისტორი ნორმალურ პირობებში 8-10 წელი მუშაობს. თუმცა ნესტიანმა გარემომ, ძაბვის მერყეობამ და ელვის დარტყმებმა შეიძლება ვადა 3-5 წლამდე შეამციროს.

შემიძლია ორზონდიანი კაბელის დამოკლება?
დიახ, მაგრამ შეერთება აუცილებლად რჩილვით უნდა გაკეთდეს და კემბრიკით იზოლირდეს. გილზით გაკეთებული შეერთებები ვიბრაციისგან სუსტდება და შეცდომის კოდებს იწვევს.

დასკვნა და Yedepa-ს უპირატესობები

მიუხედავად იმისა, რომ კონდიციონერის დატჩიკი მცირე კომპონენტია, ის კრიტიკული ნაწილია, რომელზეც მთელი სამაცივრო ციკლის სწორი მუშაობაა დამოკიდებული. სწორი K მნიშვნელობის, შესაფერისი წვერის მასალისა და ხარისხიანი იზოლაციის შერჩევით შეგიძლიათ გაზარდოთ როგორც კლიენტის კმაყოფილება, ისე თქვენი სერვისის რეპუტაცია. Yedepa.com HVAC მასტერებსა და სერვისის მფლობელებს OEM ხარისხის დატჩიკებს ეკონომიურ ფასად, ფართო მარაგითა და ტექნიკური მხარდაჭერით სთავაზობს.

ჩვენი უპირატესობები:

OEM ხარისხის გარანტია: ყველა დატჩიკი იწარმოება ორიგინალი ტექნიკური ნახაზების შესაბამისად.
K მნიშვნელობების ფართო არჩევანი: 5 kΩ, 10 kΩ, 15 kΩ, 20 kΩ და 50 kΩ მნიშვნელობები ერთ სივრცეში.
მასტერებზე მორგებული ფასები: ერთი დატჩიკი 1 USD-დან, ორმაგი ნაკრები 1 USD-დან.
ტექნიკური მხარდაჭერის ხაზი: მარკა-მოდელის თავსებადობის შესახებ კითხვები შეგიძლიათ დაუსვათ Yedepa.com-ის მომხმარებელთა გუნდს.
B2B მასტერებსა და სერვისებზე ორიენტირებული სტრუქტურა: საბითუმო შესყიდვისას სერვისებისთვის სპეციალური ფასის უპირატესობა.
მარაგის გარანტია: მუდმივად განახლებული მარაგი სამუშაო ადგილზე წარმოქმნილი მყისიერი საჭიროების სწრაფად დასაკმაყოფილებლად.

როცა დატჩიკის გაუმართაობის დიაგნოსტიკისას გადაწყვეტილების მიღება გაგიჭირდებათ ან K მნიშვნელობაში დარწმუნებული არ იქნებით, შეგიძლიათ ისარგებლოთ Yedepa.com-ის კატალოგის ტექნიკური აღწერებით, ხოლო საჭიროების შემთხვევაში ჩვენი მომხმარებელთა ხაზიდან დამატებითი კონსულტაცია მიიღოთ. სწორი დატჩიკის შერჩევით, სწორი დიაგნოზითა და ხარისხიანი პროდუქტით გაახანგრძლივეთ როგორც თქვენი მოწყობილობის, ისე თქვენი სერვისის რეპუტაციის სიცოცხლე.
