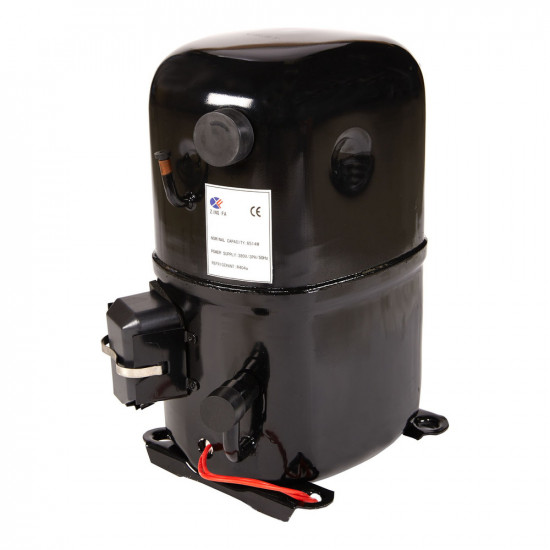

Zingfa QR3-145 ჰერმეტული კომპრესორი – 8 HP, R404A, სამფაზა 380 V, 20.220 W

Zingfa QR3-145 არის 8 HP ჰერმეტული პორშნევოი კომპრესორი. ის განკუთვნილია დადებით ტემპერატურაზე მომუშავე დიდი სამაცივრე კამერებისთვის, ხილ-ბოსტნეულის საწყობებისა და ცენტრალური სავაჭრო სამაცივრო სისტემებისთვის. მუშაობს R404A-ზე; 145 cm³ ცილინდრის მოცულობით +7,2 °C აორთქლებისა / +54,5 °C კონდენსაციის პირობებში 20.220 W (68.991 BTU/h) გაგრილების სიმძლავრეს იძლევა. კვება 380-400 V სამფაზა; კონდენსატორი და რელე არ სჭირდება.

R404A ფრეონზე მომუშავე სამფაზა პორშნევოი კომპრესორი: დადებითი ტემპერატურის დიდი სამაცივრე კამერებისთვის

Zhejiang Ankang (Xingfa)-ის წარმოების QR3 სერია შექმნილია საშუალო და მაღალი უკუწნევის (M/HBP) გამოყენებისთვის; მუშაობს −30 … +10 °C აორთქლების დიაპაზონში. დაცულია ძრავის ჩაშენებული თერმული დამცავით და ჩაშენებული წნევის გამშვები სარქველით. აქვს ხრახნიანი (rotalock) შეწოვისა და დაჭირხნის მიერთებები, ზეთის დონის სმოტროვოე სტეკლო და კარტერის ტენის მიერთება.

ძირითადი ტექნიკური მახასიათებლები და კომპლექტაცია

• მარკა / მოდელი: Zingfa QR3-145 · მწარმოებელი Zhejiang Ankang (Xingfa)
• ფრეონი: R404A
• გამოყენება: M/HBP (საშუალო/მაღალი უკუწნევა) · აორთქლება −30 … +10 °C · კონდენსაცია +30 … +60 °C
• ცილინდრის მოცულობა: 145 cm³ · ბრუნი 2.900 ბრ/წთ
• ძრავა: 3 ფაზა, 2-პოლუსიანი · ჩაკეტილი როტორის დენი (LRA) 70 A · ნომინალური სამუშაო დენი 12,9 A · გრაგნილის წინაღობა 2,0 Ω (25 °C) · იზოლაციის კლასი F
• კვება: 380-400 V / 3~ / 50 Hz (460 V / 3~ / 60 Hz) · კონდენსატორი და რელე არ არის საჭირო
• დაცვა: ძრავის ჩაშენებული თერმული დამცავი · ჩაშენებული წნევის გამშვები სარქველი
• ზეთი: POE, ISO VG 32, 2.000 ml · ზეთის დონის სმოტროვოე სტეკლო

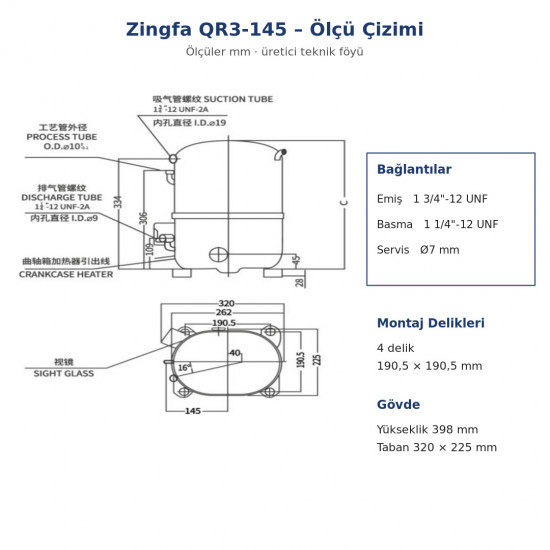

• მიერთებები: შეწოვა 1 3/4"-12 UNF · დაჭირხნა 1 1/4"-12 UNF (rotalock) · სერვისის (პროცესის) მილი Ø7 mm
• ზომები: სიმაღლე 398 mm · ფუძე 320 × 225 mm
• მონტაჟი: 4 ხვრელი (190,5 × 190,5 mm) · 4 რეზინის საყრდენით
• ხმის სიმძლავრე: ≤ 65 dB(A) · დაცვის კლასი IP21
• წნევის ზღვრები: მაღალი მხარე მაქს. 3,2 MPa · დაბალი მხარე მაქს. 2,0 MPa · დაჭირხნის ტემპერატურა ≤ 125 °C

ნომინალური მახასიათებლები

+7,2 °C აორთქლება / +54,5 °C კონდენსაცია (შეწოვის აირი 35 °C, გადაცივება 8,3 K, გარემო 35 °C): 20.220 W (68.991 BTU/h) გაგრილების სიმძლავრე, 7.940 W მოხმარებული სიმძლავრე, COP 2,6. აორთქლების ტემპერატურის შემცირებასთან ერთად სიმძლავრე მცირდება; შეარჩიეთ კამერის სამიზნე ტემპერატურის მიხედვით.

• ⚡ სამფაზა მიერთება: კომპრესორი ხანგრძლივად არ უნდა იმუშაოს საპირისპირო მიმართულებით; უნდა შემოწმდეს ფაზების თანმიმდევრობა და ფაზის კონტროლის რელე. სისტემაში უნდა იყოს დაცვა წნევის, ტემპერატურის, ზეთის დაბრუნების, დენის გადატვირთვისა და ფაზის შეცდომისგან.
• 🔧 გაშვება: სისტემის ვაკუუმირება კომპრესორით არ ხდება; კომპრესორი არ უნდა ჩაირთოს ფრეონის დამუხტვის გარეშე და ვაკუუმის ქვეშ. ფრეონის დამუხტვა უნდა მოხდეს არა კომპრესორთან ახლოს მდებარე შეწოვის/დაჭირხნის ხაზიდან, არამედ დაშორებული დამუხტვის წერტილიდან. მიერთებების საცობების მოხსნის შემდეგ მონტაჟი 15 წუთში უნდა დასრულდეს.
• 🌡️ კარტერის ტენი: გაჩერებისას ფრეონის მიგრაციის თავიდან ასაცილებლად რეკომენდებულია კარტერის ტენი (45 W); ის უნდა ჩაირთოს პირველ გაშვებამდე ან ხანგრძლივი გაჩერების შემდეგ გაშვებამდე 12 საათით ადრე. შეწოვის ხაზზე გადახურების (superheat) შენარჩუნებით თავიდან უნდა იქნეს აცილებული სითხის დაბრუნება.
• ⏱️ მუშაობის რეჟიმი: ზეთის დონის შესანარჩუნებლად რეკომენდებულია მინიმუმ 10 წუთი უწყვეტი მუშაობა და ჩართვა-გამორთვას შორის მინიმუმ 3 წუთი პაუზა. მუშაობისას დახრა არ უნდა აღემატებოდეს 15°-ს.
