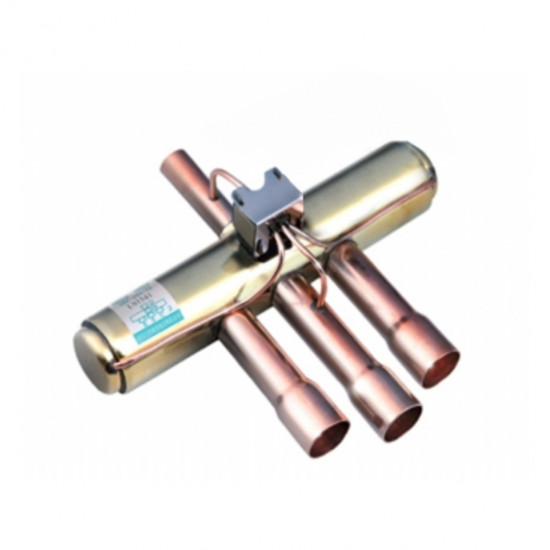

Sanhua SHF-50019 ოთხსვლიანი რევერსული კლაპანი | ~157 kW R410A | 1 1/2" + 1 3/4" ODF | კატუშკა ცალკე

Sanhua SHF-50019 (საინჟინრო კოდი SHF(L)-140-1214, Sanhua-ს ნაწილის ნომერი 10325053302) სითბურ ტუმბოებსა და რევერსულ სისტემებში ცვლის ფრეონის ნაკადის მიმართულებას და ახდენს გაგრილება ↔ გათბობის გადართვას. ეს არის პილოტური მართვის ოთხსვლიანი რევერსული კლაპანი. 140 kW კლასი — R410A-ით შეირჩევა 157 kW-მდე (ΔP 0,1 bar), მაღალი წნევის ვარდნისას — 222 kW-მდე. ოფიციალური datasheet-ის მიხედვით დამტკიცებულია როგორც ინვერტორული (ცვლადი ბრუნვის), ისე მუდმივი ბრუნვის სისტემებისთვის.

ოთხსვლიანი რევერსული კლაპანი დიდი სიმძლავრის სითბური ტუმბოებისთვის

ოთხსვლიანი რევერსული კლაპანი ცვლის კომპრესორის დაჭირხნის აირის მიმართულებას და შიდა/გარე ბლოკებს შორის ცვლის ისპარიტელის ↔ კონდენსატორის როლს; ერთი კონტური ასრულებს როგორც გაგრილებას, ისე გათბობას. ეს არის სახურავის (rooftop) დანადგარების, ჩილერებისა და კომერციული სითბური ტუმბოების სტანდარტული ნაწილი. პილოტური კატუშკა (coil) არ შედის კომპლექტში — შეიკვეთება ცალკე, ძაბვის მიხედვით (TR 220-240 V ქსელისთვის შესაფერისია Sanhua SHF კატუშკა).

ტექნიკური მახასიათებლები (ოფიციალური Sanhua Datasheet)

• მოდელი: Sanhua SHF-50019 | საინჟინრო კოდი: SHF(L)-140-1214 | ნაწილის ნომერი: 10325053302
• სიმძლავრე (tc 38°C / to 5°C, ΔP 0,1 bar): R410A 157 kW · R407C 130 kW · R404A/R507 111,5 kW · R134a 102 kW
• Kv მნიშვნელობა: 58,4 მ³/სთ | პორტის დიამეტრი: 41 მმ
• მიერთებები (ODF, ჩასარჩილი): D (დაჭირხნა) 1 1/2" · E/S/C 1 3/4"
• მაქს. სამუშაო წნევა (PS): 45 bar — შესაფერისია თანამედროვე HFC ფრეონებისთვის, მათ შორის R410A-სთვის

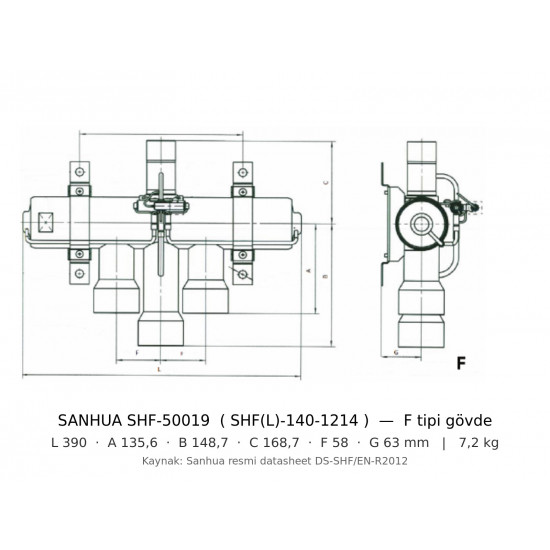

• ზომები / წონა: L 390 · A 135,6 · B 148,7 · C 168,7 · F 58 · G 63 მმ · 7,2 kg | PED კატეგორია I — მე-2 სურათზე ოფიციალური ზომების ნახაზი (F ტიპის კორპუსი)
• თავსებადი ფრეონები: R410A, R407C, R404A, R507, R134a, R22

• 🔧 რჩილვისას კორპუსი გააგრილეთ სველი ქსოვილით და ალი შორს დაიჭირეთ ზოლოტნიკის ზონისგან — შიდა ტეფლონის ზოლოტნიკი სითბოსგან ზიანდება.
• კლაპანი დაამონტაჟეთ ჰორიზონტალურად (კატუშკა ზემოთ); მონტაჟის მიმართულება უნდა შეესაბამებოდეს კორპუსზე მითითებულ ნაკადის სქემას.
• შერჩევისას სიმძლავრე გადაამოწმეთ ΔP-ის მიხედვით: ერთი და იგივე კლაპანი 0,1 bar ვარდნისას იძლევა 157 kW-ს, 0,2 bar ვარდნისას — 222 kW-ს (R410A).
