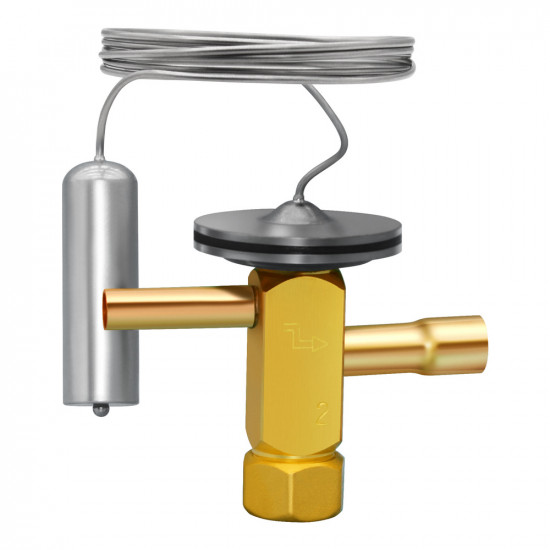

Sanhua RFGB06E-1.5-724 ტრვ (ტერმორეგულირებადი ვენტილი) – R290 (პროპანი), გარე გათანაბრებით, 1,5 USRT (≈5,3 kW), ჩაშენებული ორიფისით

Sanhua RFGB06E-1.5-724 არის R290 (პროპანი) ფრეონისთვის დამზადებული ტრვ (ტერმორეგულირებადი ვენტილი, TXV). ის ისპარიტელში შემავალი ფრეონის ხარჯს განუწყვეტლივ არეგულირებს ისპარიტელის გამოსასვლელზე არსებული გადახურების (superheat) მიხედვით. გამოიყენება R290-ზე მომუშავე სავაჭრო მაცივრებში, თბოტუმბოებსა და ბუნებრივ მაცივარაგენტზე მომუშავე კონდიცირების სისტემებში.

ორიფისი კორპუსშია ჩაშენებული: ცალკე ორიფისის შეძენა საჭირო არ არის

RFGB სერიის გამორჩეული თავისებურებაა კორპუსში ჩაშენებული (build-in) ორიფისი. Sanhua-ს RFKH სერიაში ორიფისი ცალკე იყიდება და ვენტილთან ერთად უნდა შეუკვეთოთ; RFGB-ში ორიფისი ვენტილის შიგნითაა — ყუთიდან ამოღებული პროდუქტი დამოუკიდებლად მუშაობს.

სამაგიეროდ: სიმძლავრე თავად ვენტილით არის განსაზღვრული და შემდგომ ვერ შეიცვლება. სიმძლავრის შეცვლა თუ გსურთ, იცვლება მთლიანი ვენტილი. მცირე და სერიული წარმოების გამოყენებებში ეს უპირატესია; ხშირად ცვალებადი სიმძლავრის სისტემებში RFKH უფრო მოქნილია.

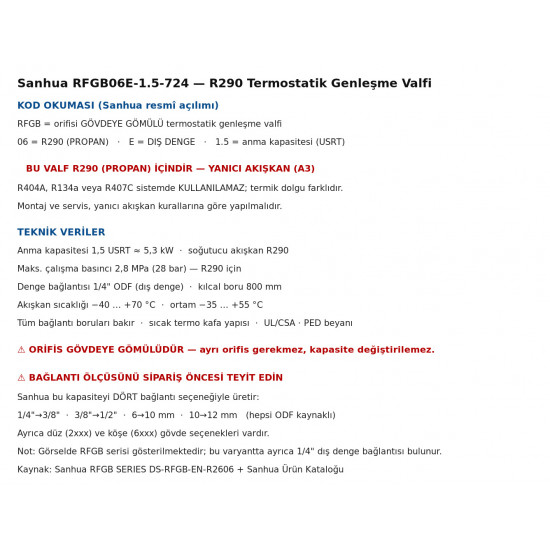

ტექნიკური მახასიათებლები (Sanhua-ს ოფიციალური Datasheet)

• მოდელი: Sanhua RFGB06E-1.5-724
• ფრეონი: R290 (პროპანი) — 🔥 აალებადი მაცივარაგენტი (A3 კლასი)
• ნომინალური სიმძლავრე: 1,5 USRT (≈ 5,3 kW)
• გათანაბრების ტიპი: გარე გათანაბრება — 1/4" ODF გათანაბრების მიერთებით იზომება ისპარიტელის გამოსასვლელზე არსებული რეალური წნევა
• ორიფისი: კორპუსში ჩაშენებული (build-in), შეუცვლელი
• მაქს. სამუშაო წნევა: 2,8 MPa (28 bar) — R290-ისთვის
• მაცივარაგენტის ტემპერატურა: −40 … +70 °C | გარემოს ტემპერატურა: −35 … +55 °C
• კაპილარი: 800 mm | მიერთების მილები: მთლიანად სპილენძის
• კონსტრუქცია: თბილი თერმოთავის (warm thermo head) კონსტრუქცია
• სერტიფიკატები: UL/CSA · PED დეკლარაცია
• კოდის გაშიფვრა: RFGB = ჩაშენებულორიფისიანი ტრვ · 06 = R290 · E = გარე გათანაბრება · 1.5 = ნომინალური სიმძლავრე (USRT)

• ⚠️ შეკვეთამდე დააზუსტეთ მიერთების ზომა. Sanhua ამ სიმძლავრეს მიერთების ოთხი ვარიანტით აწარმოებს: 1/4"→3/8" · 3/8"→1/2" · 6→10 mm · 10→12 mm (ყველა ODF, სარჩილავი). ასევე არსებობს სწორი (straight) და კუთხოვანი (angle) კორპუსის ვარიანტები — სწორ კორპუსზე გადახურება ადგილზე რეგულირდება, კუთხოვანზე ქარხნულადაა დაყენებული. შეგვატყობინეთ სისტემის მილის დიამეტრი და სწორ ვარიანტს დავაზუსტებთ.
• 🔧 გარე გათანაბრების (E) უპირატესობა: ვენტილი 1/4" გათანაბრების ხაზით ზომავს ისპარიტელის გამოსასვლელზე არსებულ რეალურ წნევას. დისტრიბუტორიან (distributor), მრავალსვლიან ან წნევის მაღალი ვარდნის მქონე ისპარიტელებში გარე გათანაბრება სავალდებულოა — შიდა გათანაბრების ვენტილი ასეთ პირობებში საჭიროზე ნაკლებად იღება.
• გათანაბრების ხაზი მიუერთეთ ისპარიტელის გამოსასვლელს, თერმობალონის უშუალოდ შემდეგ; ხაზის დახშობა ან მიუერთებლობა ვენტილის მუშაობას მთლიანად არღვევს.
• 🔧 თერმობალონის (bulb) მიერთება: შეწოვის მილზე, ჰორიზონტალურ უბანზე, საათის 3-4 პოზიციაში, სრული კონტაქტით მაგრდება სამაგრით და ზემოდან იზოლირდება. მილის ქვედა მხარეს დამაგრებისას ზეთის დაგროვება არასწორ ჩვენებას იწვევს.
• რჩილვისას კორპუსი გააგრილეთ სველი ქსოვილით და გაატარეთ აზოტი; ჩაშენებული ორიფისი და შიდა პროკლადკა სითბოსგან ზიანდება. R290-იან კონტურში რჩილვამდე დარწმუნდით, რომ ხაზი მთლიანად დაცლილია.
• 🔥 R290 აალებადი მაცივარაგენტია (A3 კლასი). მონტაჟი, გაჟონვის შემოწმება და სერვისული სამუშაოები აალებადი მაცივარაგენტების წესების დაცვით უნდა შესრულდეს. ეს ვენტილი მხოლოდ R290 სისტემებისთვისაა; არ გამოიყენოთ R404A, R134a ან R407C კონტურში — თერმული შევსება განსხვავებულია, გადახურების კონტროლი ირღვევა. სხვა მაცივარაგენტებისთვის გამოიყენება კოდები RFGB02 (R407C), RFGB03 (R404A/R507A) და RFGB04 (R134a).
