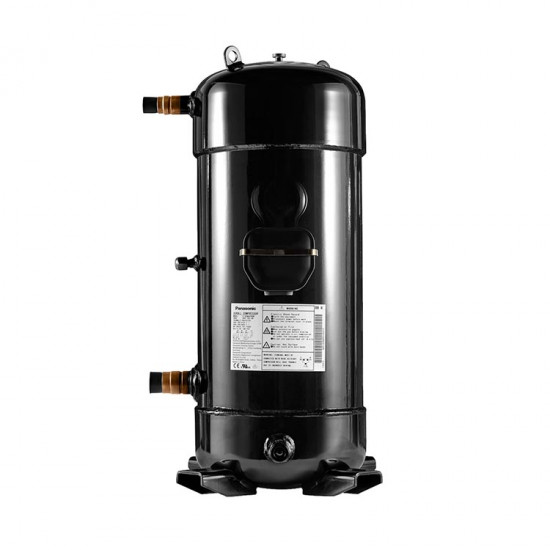

Panasonic 5CF227SA04 სპირალური კომპრესორი – 20 HP / 215.300 BTU (63,1 kW), R410A, 380V სამფაზა

Panasonic 5CF227SA04 არის R410A ფრეონზე მომუშავე 20 HP პარალელური (ტანდემთან თავსებადი) სპირალური კომპრესორი. სტანდარტულ საკონდიციონერო პირობებში (Te 7,2 °C / Tc 54,4 °C) იძლევა 63,1 kW (≈215.300 BTU/h) გაგრილების სიმძლავრეს. გამოიყენება რუფტოპ პაკეტური კონდიციონერების, ჩილერების, ცენტრალური კონდიცირების სისტემებისა და დიდი კომერციული სამაცივრო დანადგარების სერვისული შეცვლისას. "პარალელური" კორპუსის კონსტრუქციის წყალობით მუშაობს როგორც ცალკე, ისე მრავალკომპრესორიან (ტანდემ/ტრიო) ბატარეებში.

პარალელური ტიპის დიდი სპირალური კომპრესორი: რუფტოპ და ცენტრალური სისტემების კომპრესორი

• 63.089 W გაგრილება / 18.989 W მოხმარებული სიმძლავრე → COP 3,32 (Te 7,2 / Tc 54,4, SH 11,1 K, SC 8,3 K).
• სამუშაო დიაპაზონი: აორთქლება -25…+25 °C, კონდენსაცია 20…68 °C. მიეკუთვნება მაღალი შეწოვის წნევის (HBP) კლასს და განკუთვნილია კონდიციონერის, ჩილერისა და რუფტოპის რეჟიმისთვის — არ არის შესაფერისი დაბალტემპერატურული (LBP) სამაცივრე კამერისთვის.
• 227 cm³/ბრ სამუშაო მოცულობა, 2.920 ბრ/წთ — 20 HP კლასის კომპაქტური სპირალური გადაწყვეტა.
• ტანდემთან თავსებადი: პარალელური მონტაჟისას სიმძლავრე რეგულირდება საფეხურებად; ნაწილობრივი დატვირთვისას იზრდება ეფექტურობა.
• დაბალი ხმაური: მაქსიმუმ 80 dB — შესამჩნევად უფრო ჩუმია, ვიდრე იმავე კლასის პორშნევოი კომპრესორები.

ტექნიკური მახასიათებლები და სამონტაჟო შენიშვნები

• მოდელი: Panasonic 5CF227SA04  |  მომწოდებლის კოდი: 10.183.0003
• ფრეონი: R410A  |  ტიპი: ჰერმეტული სპირალური, პარალელური (ტანდემთან თავსებადი)
• სიმძლავრის კლასი: 20 HP  |  გაგრილების სიმძლავრე: 63,1 kW / ≈215.300 BTU/h (Te 7,2 / Tc 54,4)
• სამუშაო მოცულობა: 227 cm³/ბრ  |  ბრუნი: 2.920 ბრ/წთ
• კვება: 380-415 V ~ 50 Hz, სამფაზა  |  სამუშაო დენი: 32,9 A  |  MCC: 56,4 A  |  LRA: 205 A
• ზეთი: FV68S (ეთერული), 4,5 L  |  წონა: 101 kg (ზეთის ჩათვლით)
• სამუშაო დიაპაზონი: Te -25…+25 °C / Tc 20…68 °C (HBP)  |  ხმაური: მაქს. 80 dB

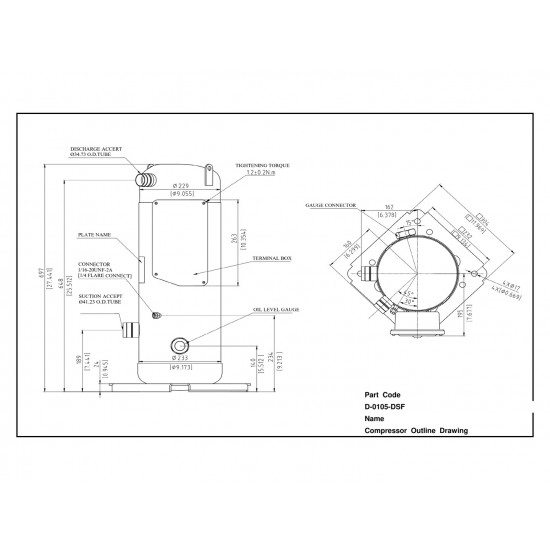

• კორპუსის ზომები: სიმაღლე 697 mm (საყრდენების ჩათვლით)  |  კორპუსის დიამეტრი Ø233 mm  |  ძირის ფილა Ø229 mm
• მიერთების პატრუბკები: შეწოვა Ø41,2 mm (1.622")  |  დაჭირხნა Ø34,9 mm (1.374") — სარჩილავი ტიპის
• მონტაჟი: 4 × Ø17 mm სამაგრი ხვრელი, ხვრელებს შორის მანძილი 162 × 195 mm  |  ზეთის დონის სათვალთვალო მინა და 1/4" flare ტიპის დასამუხტი კონექტორი კორპუსზეა
• ძრავა: 2-პოლუსიანი 3~ ასინქრონული, იზოლაციის კლასი B  |  ძაბვის დიაპაზონი: 342-456 V

• 🔧 შეამოწმეთ ფაზების თანმიმდევრობა. სპირალური კომპრესორი კუმშავს მხოლოდ ერთი მიმართულებით; საპირისპირო ბრუნვისას წნევა არ იქმნება და ხმაური იმატებს — შეუცვალეთ ადგილი ორ ფაზას. რადგან LRA 205 A-ია, ავტომატი/პუსკატელი შეარჩიეთ ამის გათვალისწინებით.
• R410A მაღალი წნევის ფრეონია (~34 ბარი კონდენსაციისას): დარწმუნდით, რომ მილები და არმატურა R410A-ის წნევის კლასს შეესაბამება; დამუხტვა აუცილებლად თხევადი ფაზიდან ჩაატარეთ.
• ეთერული ზეთი ტენს შთანთქავს: კომპრესორის საცობები მონტაჟის უშუალოდ წინ მოხსენით, ტენი ღრმა ვაკუუმით (≤500 მიკრონი) მოაშორეთ.
• ტანდემ მონტაჟისას ზეთის გამათანაბრებელი ხაზი მიუერთეთ მწარმოებლის სქემის მიხედვით; დონეებს შორის სხვაობა აზიანებს საკისრებს.

მწარმოებლის ტექნიკური მონაცემები

• გაგრილების სიმძლავრე: 63.089 W = 215.300 BTU/h
• მოხმარებული სიმძლავრე: 18.989 W — COP: 3,32
• ნომინალური დენი: 32,89 A — MCC: 56 A
• სამუშაო მოცულობა: 227 cm³/ბრ
• ზეთის რაოდენობა: 4,50 L
• წმინდა წონა: 101 kg
• ხმაურის დონე: 80 dB
• კვება: 380~415 V / 3 ფაზა / 50 Hz
• ფრეონი: R410A

მნიშვნელობები აღებულია მწარმოებლის ტექნიკური ანგარიშიდან; ტესტის პირობები: აორთქლება 7,2 °C, კონდენსაცია 54,4 °C, გადახურება 11,1 K, გადაცივება 8,3 K.
