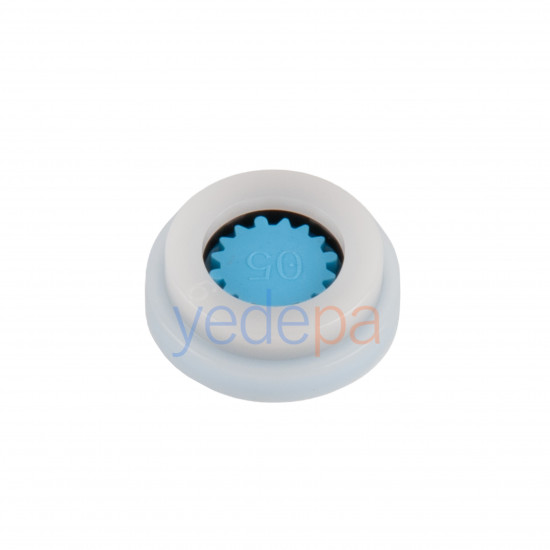

კატიოლის წყლის ნაკადის რეგულატორი (ხარჯის ლიმიტერი) სამომხმარებლო წყლის ხაზზე დამონტაჟებული ნაწილია, რომელიც ხარჯს მუდმივად ინარჩუნებს ქსელის წნევის მიუხედავად. თეთრ პლასტმასის კორპუსში მოთავსებული ლურჯი ელასტომერის რგოლი წნევის მატებასთან ერთად ავიწროებს საკუთარ გამტარ კვეთს; ამიტომ წყალი ფირფიტოვან ტეპლოობმენნიკში ყოველთვის ერთი და იგივე სიჩქარით გადის და დაყენებულ ტემპერატურას აღწევს.
ეს პროდუქტი 10 ლ/წთ საფეხურისაა. Beretta-ს სათადარიგო ნაწილის არტიკული — R8009, Beretta-ს საკუთარი კომერციული დასახელებით — Regolatore di flusso E10.

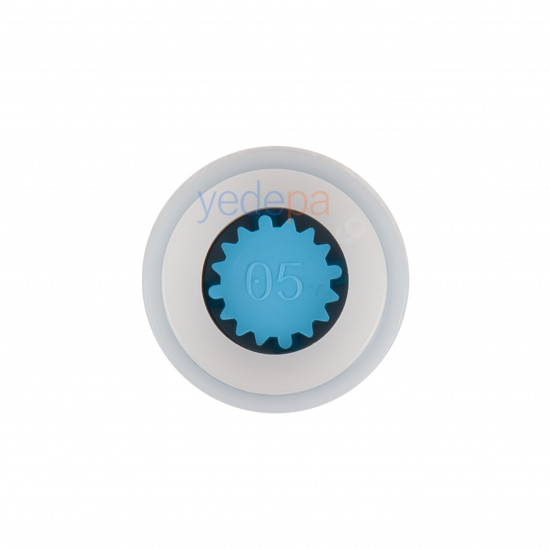

დისკის შუაში დაინახავთ ამოტვიფრულ 05-ს. ეს ხარჯის მნიშვნელობა არ არის და არ ნიშნავს, რომ არასწორი ნაწილი მოგივიდათ. ამ ოჯახში ხარჯს ფერი განსაზღვრავს:
| ხარჯი | ელასტომერის ფერი | ცნობილი OEM კოდები |
|---|---|---|
| 5 ლ/წთ | ყვითელი | — |
| 8 ლ/წთ | თეთრი | — |
| 9 ლ/წთ | ნარინჯისფერი | — |
| 10 ლ/წთ | ღია ლურჯი ← ეს პროდუქტი | Beretta R8009 · Worcester Bosch 87161410570 · Baxi 5116018 |
| 12 ლ/წთ | წითელი | Bosch/Worcester 87161410610 · Baxi 5620090 |
| 13 ლ/წთ | ზეთისხილისფერი მწვანე | Worcester 87161070450 |
| 14 ლ/წთ | ვარდისფერი | — |
ანუ 5 ლ/წთ რომ ყოფილიყო, დისკი ყვითელი იქნებოდა; ლურჯი დისკი 10 ლ/წთ-ს ნიშნავს. იგივე გადამოწმება სამი სხვადასხვა მწარმოებლის მხრიდან შეიძლება: Worcester Bosch ამ ნაწილს ყიდის დასახელებით Type E-W Blue 10 Litres, Beretta კი — E10.
🪤 ფერის კოდი 10 და 12 ლ/წთ-ზე მარკებს შორის ერთნაირია, თუმცა უფრო დაბალ საფეხურებზე (6–8 ლ/წთ) შეიძლება მწარმოებლის მიხედვით განსხვავდებოდეს. შეხედეთ მოხსნილი ნაწილის ფერს; თუ ფერი ემთხვევა, საფეხურიც ემთხვევა.

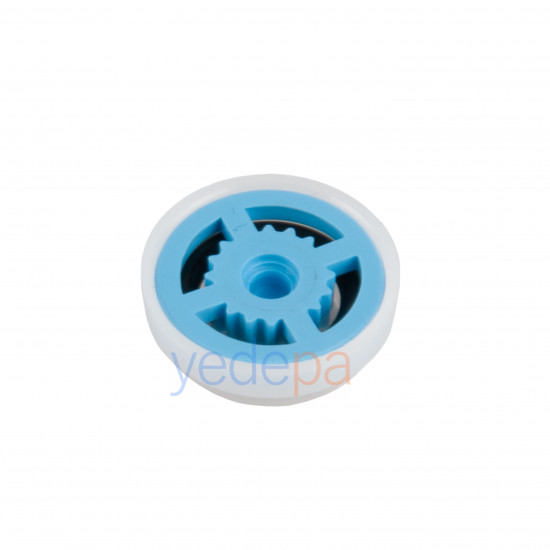

ეს ფიქსირებული ნახვრეტიანი ორიფისი არ არის — ეს დინამიკური რეგულატორია, რომელიც წნევის მიხედვით თავად რეგულირდება. მწარმოებლის აღწერით მას სამი მდგომარეობა აქვს:
რადგან წნევის მატებასთან ერთად კვეთი მცირდება, ხარჯი მუდმივი რჩება. ამიტომ ერთი და იგივე კატიოლი ერთნაირი ტემპერატურის წყალს იძლევა როგორც ბინაში, სადაც ქსელის წნევა 2 ბარია, ისე იქ, სადაც 6 ბარია.
Beretta-ს ოფიციალურ დეტალების სქემაზე ეს ნაწილი პოზ. 24-ია და მდებარეობს შტუცერსა (პოზ. 23) და სამომხმარებლო წყლის ნაკადის დატჩიკს (პოზ. 26) შორის. ანუ სამომხმარებლო წყლის შემავალ ხაზზე, ფირფიტოვან ტეპლოობმენნიკში წყლის შესვლამდე უშუალოდ.
🪤 არ აურიოთ ნაკადის დატჩიკში / ტურბინკაში. ტურბინკა აფიქსირებს წყლის დინებას და პლატას სიგნალს უგზავნის — ეს ელექტრული ნაწილია. რეგულატორს ელექტრობა არ აქვს, არაფერს ზომავს; ის მხოლოდ მექანიკურად ზღუდავს ხარჯს. ორივე ერთ ხაზზე გვერდიგვერდ დგას და, როგორც წესი, ერთად მწყობრიდან გამოდის.
| ნიშანი | სავარაუდო მიზეზი |
|---|---|
| წყალი უხვად მოდის, მაგრამ თბილია — ტემპერატურას ვერ აღწევს | რეგულატორი ამოღებულია ან ელასტომერი გამაგრდა და ღიად დარჩა. ხარჯი საპროექტო მნიშვნელობას აჭარბებს, ამიტომ წყალი ტეპლოობმენნიკში გაცხელებას ვერ ასწრებს. |
| ონკანის გახსნისას კატიოლი საერთოდ არ ინთება, ნაკადი ძალიან სუსტია | რეგულატორი კირის ნადებით ან ნალექით არის დაცობილი. ხარჯი ქვედა ზღვარს ქვემოთ ეცემა, ამიტომ ნაკადის დატჩიკი წყლის დინებას ვერ აფიქსირებს. |
| ტემპერატურა მერყეობს — ხან ცხელი, ხან ცივი | ელასტომერი დაიღალა; შესაძლოა თან ტეპლოობმენნიკის კირის ნადებიც ახლავს. |
| რადიატორები ცხელდება, მაგრამ ცხელი წყალი არ მოდის | პრობლემა გათბობის კონტურში კი არა, სამომხმარებლო წყლის ხაზზეა საძიებელი (რეგულატორი – დატჩიკი – ტეპლოობმენნიკი). |
მთელი რეგულირება რეზინის ელასტიურობას ეფუძნება. ტემპერატურა, ქსელის წყალში არსებული ქიმიკატები და დაძველება ელასტომერს ამაგრებს; რგოლი ვეღარ იცვლის ფორმას წნევის გავლენით და ნაწილი, მიუხედავად იმისა, რომ გარეგნულად მთელია, ხარჯს ვეღარ არეგულირებს. ხისტი წყლის რეგიონებში ამას კირის ფენა ემატება და გამტარი კვეთი სამუდამოდ ვიწროვდება.
ამიტომ ვიზუალური შემოწმება შეცდომაში შემყვანია: სანამ დისკი არ გაიხევა, მთელი ჩანს. გადაწყვეტილება ზემოთ მოცემული ნიშნებისა და ნაწილის ასაკის მიხედვით მიიღება.
დაცობილად მიჩნეული რეგულატორის მოხსნა წყლის ნაკადს აძლიერებს, ამიტომ პირველ წუთებში ჩანს, თითქოს პრობლემა მოგვარდა. თუმცა ხარჯის შეზღუდვის გარეშე წყალი ტეპლოობმენნიკში ძალიან სწრაფად გადის და სასურველ ტემპერატურას ვერასდროს აღწევს — განსაკუთრებით ზამთარში, როცა ქსელის წყალი ცივია, სხვაობა თვალსაჩინოა. თუ ნაწილი დაცობილია, იწმინდება ან ახლით იცვლება, ამოღება არ შეიძლება.
| მარკა | მოდელი | კოდი |
|---|---|---|
| Beretta | Boiler 28 BAI · Ciao J 24 CAI · Meteo Green 25 CSI AG | R8009 |
| Riello | ჩამოთვლილია Beretta R8009-ის შესაბამისად | 4364531 |
იმავე 10 ლ/წთ საფეხურის მქონე სხვა მარკების კოდები: Worcester Bosch 87161410570 (Type E-W Blue 10 Litres) · Baxi / Main / Potterton 5116018 (Flow Restrictor 10 L/min) · Worcester WA3123.
🪤 ეს კოდები იმავე ხარჯის საფეხურს აღნიშნავს; ჩვენ არ ვამტკიცებთ, რომ ამ მარკებში ბუდის ზომა ზუსტად ემთხვევა. Beretta-ს გარდა სხვა აპარატისთვის შეკვეთამდე გაზომეთ მოხსნილი ნაწილის გარე დიამეტრი და სიმაღლე. თუ ფერი + ზომა ემთხვევა, ნაწილი ადგილზე ჩაჯდება.
| ტიპი | დინამიკური (წნევის კომპენსაციით) ნაკადის რეგულატორი — ხარჯის ლიმიტერი |
| ხარჯი | 10 ლ/წთ |
| ფერის კოდი | ღია ლურჯი ელასტომერი, თეთრი კორპუსი |
| Beretta-ს კოდი | R8009 (Regolatore di flusso E10) |
| კორპუსის მარკირება | ელასტომერის დისკზე ამოტვიფრული 05 — საწარმოო მარკირებაა, ხარჯი არ არის |
| ელექტრული მიერთება | არ აქვს — სრულად მექანიკური ნაწილი |
| მონტაჟი | ფლანციანი — ჯდება სამომხმარებლო წყლის შემავალი შტუცერის შიგნით |
| მწარმოებელი | Pakkens (თურქეთი) |
